[規格型號]：	DB-TYN37
[產品名稱]：	風光儲氫碳協同綜合能源系統
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

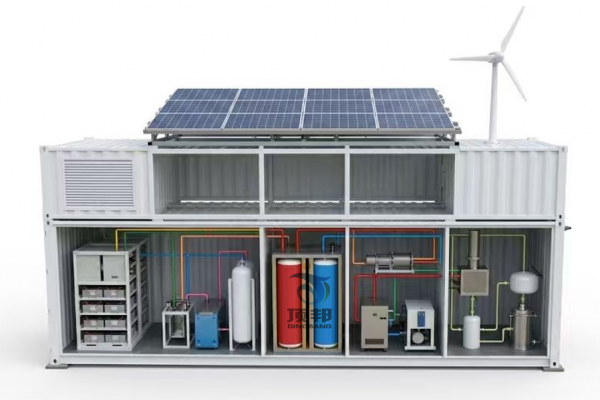

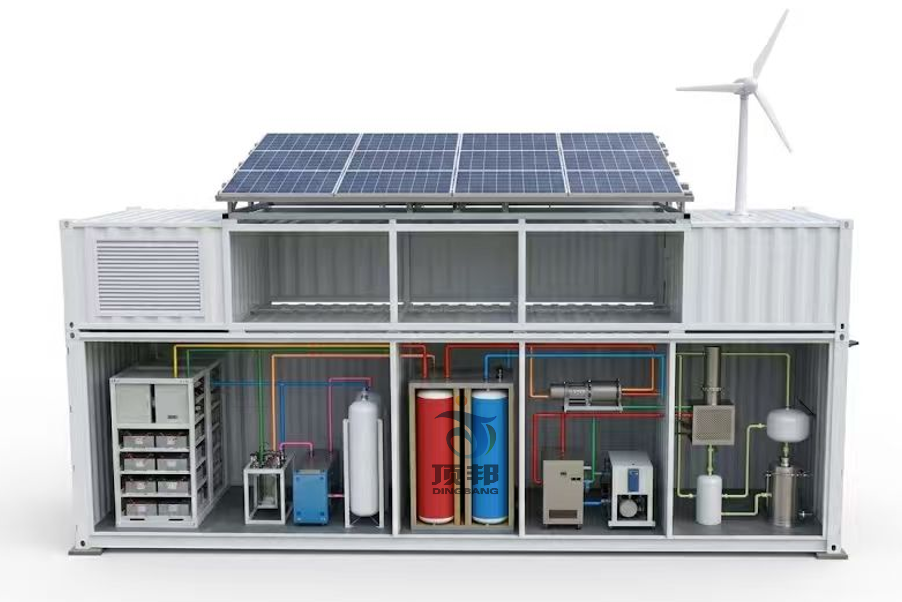

DB-TYN37 風光儲氫碳協同綜合能源系統
（10kW實驗平臺）

一、項目簡介
1. 整體系統概述
風光儲氫碳協同綜合能源系統采用源-網-荷-儲-氫-碳-控全閉環架構，融合風電、光伏、多元儲能、氫能轉化、冷熱聯供、碳捕集利用與智能調度技術，可實現電、熱、冷、氫、碳多能耦合梯級利用。系統以清潔能源優先消納為核心，搭配儲能、氫能實現新能源波動平抑，結合碳管理單元構建低碳運行閉環，適用于零碳園區、工業園區、校園能源站及科研示范場景。

2. 10kW實驗平臺核心定位
本平臺為10kW級輕量化實驗樣機，不以實際園區大規模供能為目標，主打教學科研、設備樣機驗證、系統聯調、控制策略實測四大用途。
1．系統負荷邊界：額定總負荷10kW，其中連續電負荷68kW，可切換熱負荷24kW、冷負荷23kW、制氫負荷13kW；
2．運行模式：支持經濟優先、低碳優先、保供優先、實驗自定義工況四種模式，可手動/自動切換；
3．安裝形態：實驗室移動樣機或固定橇裝平臺，采用380V三相交流供電，預留上位機與云端通信接口；
4．覆蓋鏈路：完整包含風光發電模擬、電儲能、電解制氫、燃料電池回發電、冷熱負荷模擬、碳監測及全域智能控制鏈路。
二、適配課程
本平臺面向新能源科學與工程、電氣工程及其自動化、能源與動力工程、自動化、環境工程等專業，同時可用于能源類職業技能實訓，適配課程如下：
1．綜合能源系統概論
2．光伏發電與風力發電技術
3．儲能技術及電池管理系統應用
4．氫能制備、儲存與燃料電池技術
5．熱泵與制冷技術（冷熱能源利用）
6．工業PLC自動化與電氣控制
7．智能電網與能源優化調度
8．雙碳技術、碳捕集與碳資產管理
9．能源系統能效分析與負荷匹配
10．工業電氣安全與設備聯鎖保護
三、核心實驗功能
平臺依托模塊化設計，可開展單設備實驗、多能耦合實驗、調度控制實驗、安全測試及綜合工況實驗，覆蓋基礎教學與科研驗證全場景：
（一）單模塊基礎實驗
1．新能源發電實驗：光伏MPPT追蹤測試、風電波動特性模擬、風光聯合出力特性實驗；
2．電儲能實驗：磷酸鐵鋰電池充放電測試、SOC狀態監測、PCS雙向變流、儲能削峰填谷、儲能效率測試；
3．氫能鏈路實驗：PEM電解槽制氫、氫氣凈化與穩壓存儲、燃料電池氫能回發電、電-氫能量轉化效率測試；
4．冷熱能源實驗：空氣源熱泵制熱性能、冷凍水機組制冷特性、蓄熱/蓄冷緩沖、電轉熱/電轉冷能效測試；
5．碳管理實驗：CO₂濃度監測、模擬煙氣碳捕集、碳排放量核算、碳資源化利用演示。
（二）多能耦合綜合實驗
1．富余新能源消納實驗：儲能單獨消納、儲能+制氫協同消納兩種策略對比測試；
2．電-熱-冷-氫多負荷聯動實驗：多負荷同步運行下的能源分配、梯級利用驗證；
3．電-氫-碳閉環耦合實驗：制氫、碳捕集聯動運行，驗證低碳循環鏈路。
（三）智能調度與模式實驗
1．雙層控制邏輯實驗：EMS日前規劃、分鐘級實時調度全流程測試；
2．多運行模式切換實驗：經濟、低碳、保供、自定義工況的切換響應與運行效果對比；
3．負荷階躍擾動實驗：模擬負荷突增/突降、新能源出力波動，測試系統自適應調節能力。
（四）安全與聯鎖實驗
1．多級安全聯鎖驗證：氫氣泄漏、儲氫超壓、電池過溫、電氣短路等故障下的停機、報警、回路切斷測試；
2．急停系統、聲光報警、泄漏監測等安全設備功能校驗。
（五）標準工況專項實驗
平臺預設4類經典實驗工況，可重復開展標準化實驗：日間富余工況、平衡運行工況、晚峰保供工況、低碳演示工況；同時支持富余新能源制氫與儲能協同調度完整綜合實驗（含數據采集、曲線分析、能效與減碳測算）。

四、系統總體組成
平臺嚴格遵循源-網-荷-儲-氫-碳-控七大閉環架構，各模塊獨立運行且聯動協同，具體組成及功能如下：

系統模塊	核心設備	主要功能
能源供給側（源）	5kWp光伏模擬陣列、3kW風機模擬電源	模擬風電、光伏間歇性、波動性出力，提供可再生能源輸入，支持MPPT等專項實驗
并網配電側（網）	380V/50Hz三相交流配電柜（15kVA）	實現外部電網接入、系統配電、電氣過載/短路保護
多元負荷側（荷）	可控電負荷、5kW空氣源熱泵、3kW冷凍水機組、200L電加熱水箱、100~150L蓄冷箱	模擬電、熱、冷三類常規負荷，完成熱儲能、冷儲能緩沖與釋能實驗
儲能調節側（儲）	51.2V/200Ah磷酸鐵鋰電池組、10kW雙向PCS、主從式BMS系統	實現電能削峰填谷、功率緩沖、備用供電，完成電池狀態監測與安全保護
氫能轉換側（氫）	2Nm³/h PEM電解槽、氫氣凈化模塊、3~5Nm³緩沖儲氫瓶組、1kW燃料電池系統	完成富余電能制氫、氫氣暫存、氫能回發電，構建電-氫能量閉環
碳管理側（碳）	實驗型煙氣/CO₂模擬與捕集單元、碳監測傳感器	實現CO₂濃度監測、模擬碳捕集，演示碳排放、捕集、資源化利用全流程
智能控制側（控）	EMS主機、PLC控制柜、15~21英寸HMI觸摸屏、工業邊緣網關、全品類傳感器、氫氣泄漏檢測器、急停與聲光報警裝置	負責數據采集、工況識別、優化調度、指令執行、遠程通信、故障報警與安全聯鎖

五、系統技術參數

表1 核心硬件關鍵參數

設備模塊	關鍵參數項	推薦參數值/范圍
光伏模擬陣列	MPPT電壓范圍	250~850Vdc
風機模擬電源	輸出形式	三相AC/可編程AC（可模擬風速波動）
磷酸鐵鋰儲能系統	額定功率	10kW
磷酸鐵鋰儲能系統	額定容量	10.24kWh
PEM電解槽	工作壓力	1.6~3.0MPa
燃料電池系統	額定輸出	1kW（48V/220Vac可選）
空氣源熱泵	制熱COP	≥3.0
冷凍水機組	制冷EER	≥2.6
碳監測單元	CO₂監測范圍	05000ppm / 020%
PLC控制器	控制周期	100ms~1s

表2 軟件與控制參數

軟件層級	功能模塊	核心參數
設備層	PCS/BMS驅動	SOC采樣周期1s，故障告警上報＜1s
控制層	PLC邏輯程序	設備順控周期100ms，安全聯鎖優先級最高
優化層	EMS日前規劃	滾動周期24h，計算步長1h
優化層	EMS實時調度	滾動周期5min，優化步長1min
優化層	運行模式	經濟優先、低碳優先、保供優先、自定義工況
展示層	HMI觸摸屏	畫面刷新1~2s，趨勢曲線≥8通道
存儲層	歷史數據庫	本地數據存儲時長≥1年
接口層	通信協議	Modbus TCP/RTU、OPC UA（支持云端擴展）

表3 I/O點位配置參數

信號類型	點位數量	采集/控制對象
AI模擬量輸入	24點	電壓、電流、溫度、壓力、流量、電池SOC、氫氣濃度
AO模擬量輸出	8點	PCS功率、閥門開度、設備變頻頻率調節
DI開關量輸入	32點	斷路器狀態、急停信號、門禁、各類報警接點
DO開關量輸出	24點	接觸器、水泵、風機、電磁閥、聲光報警啟停
高速采樣/脈沖	4點	流量脈沖、編碼器信號（專項實驗擴展）

表4 安全聯鎖分級規則

聯鎖等級	觸發故障類型	系統響應動作
一級聯鎖	氫氣泄漏、儲氫超壓、配電短路、手動急停	立即停機，切斷氣路、電路，觸發聲光報警
二級聯鎖	電池過溫、PCS故障、冷卻不足、熱泵高壓報警	設備降額運行或自動切換運行模式
三級聯鎖	通信異常、傳感器漂移、數據缺失	轉入保守調度模式，彈窗提示人工核驗
