| 序號 | 設備名稱 | 型號規格 | 數量 | 單位 | 備 注 |
| 儲能系統 | |||||
| 1 | 混合逆變器 | SW5048D-ES | 1 | 臺 | 單相交流輸出，額定功率5kW |
| 2 | 儲能電池 | 5kWh | 4 | 套 | 含BMS系統及電池模組 |
| 光伏系統 | |||||
| 1 | 光伏組件 | 250Wp | 8 | 塊 | 8塊串聯,共2kWp |
| 2 | 光伏匯流箱 | PVS-4M | 1 | 臺 | 2進1出 匯流箱 |
| 風力發電系統 | |||||
| 1 | 水平軸發電機 | 1KW | 1 | 臺 | 室外運行 |
| 2 | 塔桿+灌籠+基礎 | 9米 | 1 | 套 | 可安裝地面或樓頂 |
| 直流側 | |
| 最大直流功率 | 5KW |
| 最大直流電壓 | 650V |
| 工作電壓范圍 | 125~650V |
| 最低直流電壓 | 125V |
| 最大直流電流 | 11A |
| 交流側 | |
| 額定功率 | 5KW |
| 最大交流側功率 | 5.5kVA（長時間運行） |
| 最大交流電流 | 20A |
| 最大總諧波失真 | <3%(額定功率時) |
| 額定電網電壓 | 220V |
| 允許電網電壓范圍 | 180~265V |
| 額定電網頻率 | 50/60Hz |
| 允許電網頻率范圍 | 47~52Hz/57~62Hz |
| 額定功率下的功率因數 | >0.99 |
| 直流電流分量 | <0.5%額定輸出電流 |
| 功率因數可調范圍 | 0.9（超前）~0.9（滯后） |
| 獨立逆變電壓范圍 | 230V |
| 獨立逆變輸出電壓失真度 | <3%（線性負載） |
| 帶不平衡負載能力 | 100% |
| 獨立逆變電壓過渡變動范圍 | 10％以內（電阻負載0%⇔100%） |
| 獨立逆變峰值系數(CF) | 3:1 |
| 效率 | |
| 最大效率 | 97.6% |
| 保護 | |
| 直流側斷路設備 | 斷路器 |
| 直流過壓保護 | 具備 |
| 極性反接保護 | 具備 |
| 絕緣阻抗偵測 | 具備 |
| 交流過壓保護 | 具備 |
| 孤島保護 | 具備 |
| 模塊溫度保護 | 具備 |
| 常規數據 | |
| 重量 | 30kg |
| 運行溫度范圍 | -25~+60℃ |
| 停機自耗電 | <5W |
| 冷卻方式 | 自然對流 |
| 防護等級 | IP65 |
| 相對濕度 （無冷凝） | 0~95%，無冷凝 |
| 最高海拔 | 2000m |
| 顯示屏 | LED&APP |
| BMS通訊方式 | USB2.0、Wifi |
| 序 號 | 項 目 | 參 數 及 要 求 | |
|---|---|---|---|
| 1 | 電池信息 | 電池規格型號 | LU5.4 |
| 2 | 標稱容量 | 5.4KWh | |
| 3 | 電池模塊額定電壓 | 51.2V | |
| 4 | 工作電壓范圍 | 48～57.6 | |
| 5 | 電池模塊的單體組合方式 | 16串 | |
| 6 | 充電參數 | 電池模塊充電電壓范圍（V） | 40～57.6 |
| 7 | 電池模塊充電截止電壓 | 58.2V | |
| 8 | 標準充電方法 | 20A均充至57.6V-57.6V浮充 | |
| 9 | 放電參數 | 電池模塊放電電壓范圍（V） | 40～57.6 |
| 10 | 電池模塊放電截止電壓 | 40V | |
| 11 | 單體電池放電截止電壓 | 2.5V | |
| 12 | 自耗及休眠參數 | 工作時電路內部消耗(mA) | ≤70 |
| 13 | 休眠時內部消耗(uA) | ≤2000 | |
| 14 | 外殼 | 外殼材質 | 航空鋁,表面噴塑 |
| 15 | 電池組外形尺寸 | 長度×寬度×深度 | 510×570×175 |
| 16 | 設備重量 | 57KG （含電池） | |
| 17 | 工作及存貯 | 工作溫度 | 充電：0～45℃；放電：-20～60℃ |
| 18 | 存貯溫度 | -10～35℃ | |
| 19 | 相對濕度 | 5%～85% | |
| 20 | 管理系統（BMS） | 管理系統功能 | 單體電壓管理、總電壓管理、充放電溫度管理、充放電流管理、電池均衡管理、過充保護、過放保護、過溫保護、過流保護、短路保護等。 |
| 功能 | System BMS | Rack BMS | Tray BMS | |
| 檢測 | Rack 電壓/電流 | - | ○ | - |
| Cell 電壓/溫度 | - | - | ○ | |
| Module 電壓 | - | - | ○ | |
| 計算 | 容量估計 | ○ | ○ | - |
| 健康狀況估計 | ○ | ○ | - | |
| 功率預測 | ○ | ○ | - | |
| 電阻計算 | ○ | ○ | - | |
| 控制 | 風扇控制 | - | - | ○ |
| 開關控制 | - | ○ | - | |
| 電壓平衡 | - | ○ | ○ | |
| 通信 | CAN | ○ | ○ | ○ |
| RS-485 or Modbus-TCP/IP | ○ | - | - | |
| 序號 | 名 稱 | 型 號 | 數量 | 單位 |

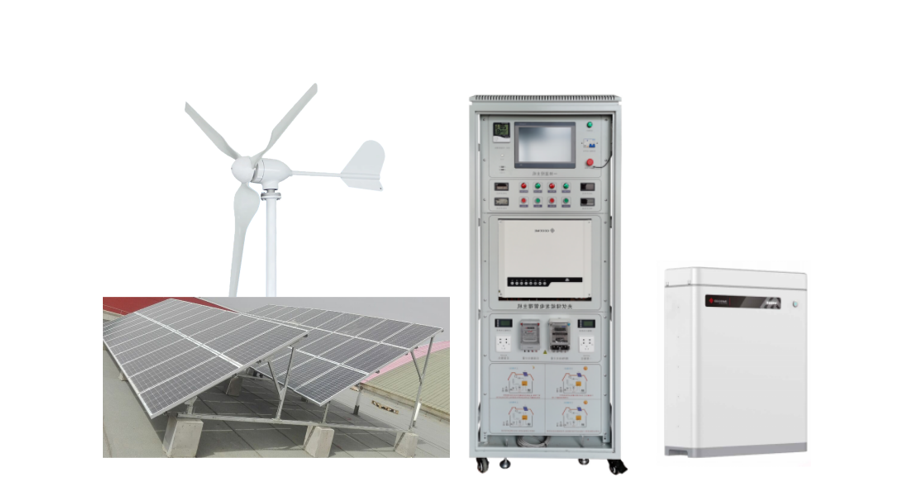

| 1 | 風光互補儲能發電系統 | DB-TYN36 | 1 | 臺 |
| 2 | 太陽能電池組件 | ZM250 | 8 | 塊 |
| 3 | 光伏儲能逆變器 | SY4850D-ES | 1 | 臺 |
| 4 | 通訊模塊 | 1 | 臺 | |
| 5 | 磷酸鐵鋰+電池系統柜(包含BMS、連接線纜和安裝配件) |
48V/4.8Kwh磷酸鐵鋰電池 儲能系統 |
1 | 組 |
| 6 | 儲能機柜 | 1 | 套 | |
| 7 | 固定仰角支架系統 | 套 | ||
| 8 | 風速儀 | 1 | 套 | |
| 9 | 電線、電纜 | 1 | 套 | |
| 10 | 單項電子電能表 | DDS607 | 1 | 臺 |
| 11 | 光伏專用雙向計量電度表 | 上/下行 | 1 | 臺 |
| 12 | 監控軟件（上位機） | 1 | 套 | |
| 13 | 風力發電機 | 水平軸1KW | 1 | 臺 |
| 14 | 使用手冊 | 1 | 本 | |
| 15 | 教學資源 | 1 | 套 |
