[規格型號]：	DB-135
[產品名稱]：	液壓傳動綜合實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

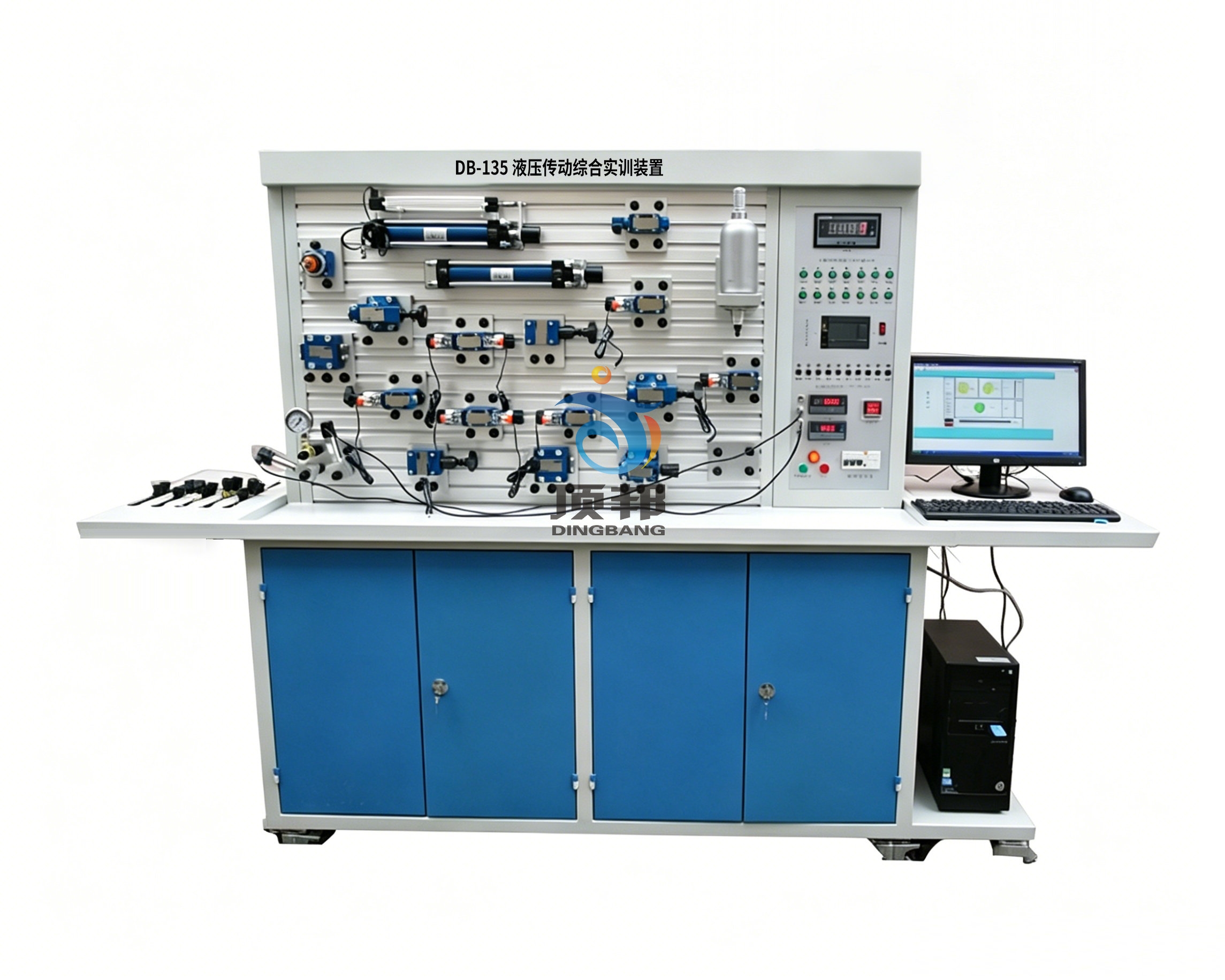

DB-135 液壓傳動綜合實訓裝置

液壓傳動綜合實訓裝置具有開發測試分析系統，通過對流量、壓力、功率、轉速、扭矩、位移、時間、溫度--計算機人機畫面 -- 計算機智能數據采集、分析、處理、--自動生產報表、曲線等一系列智能化動作后,完成各類常規的液壓回路、馬達、各類閥泵的動靜態測試等實驗.通過實驗，對液壓系統的性能、智能控制、遠程控制及液壓系統同計算機的通訊技術得以掌握和提高。
一、液壓系統主要特點:
1、實驗臺結構 ：2.0mm鋼板主體冷作而成，泵組封閉隱藏式設計，T型槽鋁型材操作平臺，實驗臺帶抽屜、存儲柜和油管支架，電腦桌等。實驗平臺設計有回油盤；裝有帶自鎖結構的萬向輪，方便設備的移動和定位。
2、元件模塊化：所有液壓閥性能參數完全符合教學大綱的要求，且完全符合工業應用標準，參考JB/JQ20233-88等設計標準。各液壓元件成獨立模塊，配有方便安裝的底板，可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
3、連接方式：封閉式快換接頭快速搭接，密封件均為進口高密封度產品實驗組裝方便快捷，拆接不漏油，清潔干凈；
4、元件性能：采用標準的工業液壓元件，性能可靠、安全。
5、系統安全性：采用進口電機泵組，低噪音、壓力流量自動限壓；電源帶漏電保護，漏電（漏地電流超30mA自動斷電），缺相，自動斷開總電源，控制電路均為24V直流安全電壓
6、測量儀器：0.2級精確測量精度
7、控制方式：手動控制、繼電器控制、PLC自動控制、上位機組態控制、復合控制及上位機測控軟件控制等多種控制技術相結合，可在線編程監控、遠程控制及故障檢測。
8．易維護性：易維護設計，維護檢修工作量小，脫油前和脫油后元件分開放置、并設有回油盤可對資源進行回收實現二次利用。因為獨特的防護和易維護設計，需維護的器件特別少且易于維護，運行狀態下可以方便簡單地維護，整機維護一次最多不超過1小時，工作量極小，且不需要經常維護。極大地提高了系統的靈活性先進性、安全性、穩定性、可
理性以及可擴展性的全面要求
9.配套液壓模塊存儲柜，學員或老師可方便地取出和保管這些液壓模塊，方便實驗室的管理。
10. 可編程控制器（PLC）能與PC機通訊。系統應具有自動化控制、在線編程監控及故
障檢測功能，能運用PC機與PLC對液壓控制系統進行深入的二次開發；
    11.液壓軟件：軟件可視化液壓仿真控制回路，直接反映液壓回路的工作狀態、PLC工作狀態以及各個液壓元件內部結構原理，并直接同為上位機通訊實時控制硬件回路
12.數據采集系統：數據采集系統高效穩定，可針對數字閥、比例閥等的特性試驗、控制實驗等內容實現智能數據采集、分析、處理、數字顯示、曲線自動生成及實時監控等多功能；
二、實驗項目：
1. 標準系列液壓元件工作原理認識實驗液
2. 液壓元件能測試實驗，
(1) 液壓泵的特性測試
(2) 溢流閥的特性測試
          (3) 減壓閥的特性測試
(4) 調速閥的特性測試
        (5) 節流閥速度負載特性測試
（6）順序閥的特性測試實驗
3.7大類34大項并擴展可達百余種典型回路及性能測試實驗
（1）基本壓力控制回路
1)．單級調壓回路      　2). 多級調壓壓回路
3).減壓回路     4).平衡回路   5).保壓回路
6).卸壓回路等
（2）速速控制回路
7). 變量泵容積式調速回路      8).變量泵—調速閥調速回路
9). 差動回路                 10).串、并聯調速回路
11)．節流閥控制的（進油、回油、旁油）節流調速回路
12)．調速閥控制的（進油、回油、旁油）調速回路
13)．電磁閥控制的減速回路
14)．用變量泵-節流閥的容積調速回路
15）．調速閥并聯的二次進給回路
16）．調速閥串聯的二次進給回路
17）．復合調速回路等
（3）單向同步回路
18). 液壓缸串聯同步回路
19).節流閥、調速閥控制的同步回路
（4）方向控制回路
20).換向閥控制的換向回路
（5）順序動作回路
21).壓力繼電器的順序動作回路    22).順序閥的順序動作回路
23).電容式接近開關的順序動作回路
24).時間繼電器的順序動作回路
25)．換向閥控制換向回路         26)．行程開關的順序動作回路
（6）緩沖回路
27).節流閥的緩沖回路           28).溢流閥的緩沖回路
29)．用調速閥的緩沖回路
(7）鎖緊回路
30).單向閥的鎖緊回路         31).電磁閥的中位機能的鎖緊回路
32).液控單向閥的鎖緊回路     33)．O/M型換向閥閉鎖回路
34)．用雙液控單向閥的鎖緊回路
4. 智能化數據采集系統實驗：數據采集系統高效穩定，可針對數字閥、比例代的特性試驗、控制實驗等內容實現智能數據采集、分析、處理、數字顯示、曲線自動生成及實時監控等多功能；
三、實驗臺組成
　　實驗臺由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、數據采集系統等幾部分組成。
1. 實驗工作臺
   實驗工作臺由鐵制主體、鋁型材操作面板構成。面板帶“T”溝槽形式的鋁合金
型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。
6).工作臺尺寸：長×寬×高=2300mm×670mm×1850mm    (其包裝后約300kg)
2. 泵組液壓泵站
     (1)泵組液壓站
1)變量葉片泵泵組裝置1套,系統額定工作壓力：7Mpa
電機：三相交流電壓，功率1.5kw，轉速1450r/min；
泵：VPV1-12-70變量葉片泵，排量：6.67ml/r
      2）油箱：公稱容積60L；附有液位、油溫指示計，吸油、回油濾油器安全閥等。
3.常用液壓元件
以華德液壓元件為主配置詳見配置清單。液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。
4．電氣測控單元
     可編程序控制器(PLC)：FX1S-20MR,　；，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，延時，順序等控制功能,并配有壓力表、流量計、功率表、轉速表、累時器等測量工具
5．數據采集系統
       1). 數據采集卡：采用研華1711作為數據采集板卡
    2).數據采集系統：數據采集軟件對這一系列傳感器的輸出信號進行數據采集，并實時描繪相關的曲線，生成實時數據報表，繪制任意XY軸的動態曲線，并且有曲線打印功能，數據報表保存打印功能，各個傳感器參數設置功能等等。實現計算機智能數據采集、分
析、處理、數字顯示、曲線自動生成及實時監控等功能，符合未來液壓控制的發展趨勢。
3).傳感器配置　
1．壓力傳感變送器        精度等級：0.2級量程：0-10Mpa             2套
2. 渦輪式流量傳感變數器精度等級：0.5級量程：0-10L/min       1套
3. 功率傳感變送器        精度等級：0.5級量程：0-5KW                     1套
4．溫度傳感變送器        精度等級：0.5級量程：-10-150度　       1套
5. 轉速傳感器            精度等級：0.5級    量程：0-5000r/min            1套
6. 位移傳感器　　        精度等級：0.2級   量程： 0-200mm            1套
數據采集液壓試驗臺配置清單
一、實驗臺部分

序號	名稱	規 格型號	數 量	備注
1	實驗臺（鋁合金面板）	2300mm×670mm×1850mm實驗臺為金屬板材制做，主體板材為2.0mm金屬板材制作，表面全部噴塑實驗臺表面采用帶槽鋁合金，陽極小氧化兩邊U型槽采用金屬型材包邊，并附帶電腦桌、油管支架等	1臺	自制
2	萬向輪	2.5mm優質鋼材；帶自鎖功能；滾輪式軸承	4個	自制
3	油管放置架	400mm×700mm×700mm	1只	自制
4	鋁合金面板	1.5mm鋁合金帶“T”型槽，配合過渡底板進行搭接	1套	自制
5	液壓過渡底板	鋁型材鋁錠AL6063精致開模制成，鋁型材下邊有兩邊L型鉤槽，用于掛在操作面板上	1套	自制

二、液壓泵站部分

序號	名稱	規 格型號	數 量	備注
1	驅動電動機	采用銑鐵外殼運轉躁音低于60分貝，臥式1.5KW,進口	1只	臺灣神煜
2	變量葉片泵	VPV1-12-70公稱排量 6.67mL/r，壓力 7Mpa，進口	1只	臺灣神煜
3	油箱	60L，與實驗臺相匹配，美觀大方	1只	自制
4	空氣濾清器	活動網口徑φ32，過濾精度300目，通過流量大于20L/min	1只	上海
5	濾油器	MF-03過濾精度200目	1只	上海
6	油溫油面計	鍍銘鐵質外	1只	上海

三、液壓執行元件

序號	名稱	規 格型號	數量	備注
1	雙作用液壓缸	行程200mm，桿徑與活塞比1：2	2只	正控液壓

四、液壓實驗臺元件配置

序號	名稱	規 格型號	數量	備注
1	節流閥截止閥	DV12單向節流閥 ,螺紋口徑M16,流量24L/min ,最大壓力35MPa	2只	品牌：華德北京華德液壓集團國內液壓閥知名品牌
2	單向閥	S10A管式單向,流量:30L/min ,最高壓力31.5 MPa螺紋口徑M16	2只
3	液控單向閥	SV10PB1液控單向閥, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa	2只
4	直動式溢流閥	DBDH6P 板式　通徑6	1只
5	直動式溢流閥	DBDH10 板式　通徑10	1只
6	先導式溢流閥	DB10先導溢流,口徑:10,壓力調節范圍:2-8MPa ,最大流量:100L/min ,最大壓力31.5MPa , 配置鋁安裝底座	1只
7	順序閥	ZDR6口徑:6,壓力調節范圍:2-8MPa ,最大流量:100L/min ,最大壓力31.5MPa , 配置鋁安裝底座	2只
8	調速閥	2FRM5單向調速閥, control flow 0.05-4L/min ,free flow 20L/min max pressure 工作壓力21 MPa ,配置兩口流路板,螺紋口徑M16	2只
9	先導減壓閥	口徑: φ6 最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa, 配置鋁安裝底座	1只
10	二位四通電磁換向閥(單)	4WE6兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，得電LED顯示	2只
11	二位三通電磁換向閥(單)	3WE6A兩位三通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，得電LED顯示	1只
12	三位四通電磁換向閥(M)	4WE6G ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，得電LED顯示	1只
13	三位四通電磁換向閥(O)	4WE6G兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，得電LED顯示	2只
14	三位四通手動換向閥模塊	4WMM6兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，得電LED顯示	1只
15	壓力繼電器	HED40A15 彈簧管式	2只
16	四通	鋁型材，鋁錠AL6063精致開模制成，鋁型材下邊有兩邊L型鉤槽，用于掛在操作面板上	3只	自制
17	三通	管式	3只
18	五通	鋁型材，鋁錠AL6063精致開模制成，鋁型材下邊有兩邊L型鉤槽，用于掛在操作面板上	3只
19	接頭（公）	帶自鎖功能	100個
20	接頭（母）	帶自鎖功能	40套
21	交流接觸器	1210	1只	正泰
22	按鈕模塊	精藝等	1套	上海
23	甘油式壓力表	10MPa 硅油耐震內紅色標簽分別顯示MPa值和psi值	4只	中國紅旗儀表集團

五、液壓實驗臺輔件

序號	名稱	規 格型號	數量	備注
1	高壓油膠管	兩端為M16公制螺紋內置鋼絲，耐壓值28Mpa,0.8米	10	兩頭快換接頭為開閉式接頭
2	高壓油膠管	兩端為M16公制螺紋內置鋼絲，耐壓值28Mpa,1.2米	8	頭快換接頭為開閉式接頭
3	高壓油膠管	兩端為M16公制螺紋內置鋼絲，耐壓值28Mpa,1.5米	2	頭快換接頭為開閉式接頭
4	液壓油	普力抗磨液壓油32#	60升	中國長城石化
5	傳感器固定支架	鐵制，每個支架帶T型固定鎖緊旋扭	4只	自制

六、液壓實驗臺采集傳感變送器、顯示儀表

序號	名稱	規 格型號	數 量	備注
1	流量測試傳感器	LWGY-6，渦輪式流量傳感器，精度0.5級，可4-20mA標準電流信號輸出，軸、軸承都采用硬合金材料	1只	中國上海
2	流量積算儀	XSM系列，與流量傳感器配套使用，測量頻率范圍 0.1-25kHz,基本誤差小于0.01％，顯示范圍-19999-45000	1只	昌暉
3	三相功率傳感器帶顯示表	可測量電壓、電流、頻率，有功功率、無功功率，功率因子等，精度為0.5級，可顯示電壓值，電流值，有功功率，無功功率等，精度等級：0.5級	1只	中國廣州
4	抗沖擊壓力傳感變送器	精度0.2級，抗沖擊型三線制，輸出信號1-5V 超強抗干擾能力，穩定性強，壓力范圍：0-10MPa	2只	中國上海
5	電感式接近開關	PNP型 24V 0.5A，二線制，線長1.2米，絕緣等級高，耐油，耐腐蝕	4只	中國上海
6	溫度傳感變送器模塊	套管封裝φ5mm；長度150mm；引線：2.5米	1只	中國北京
7	溫變模塊	進口元件溫范圍: -10 ~ +90℃ 出： 4-20mA	1	中國北京
8	電動式累時計數器	HB48內含延時、累時、頻率、轉速計數等32種功能，并提供DC9V輸出，自帶一組延時閉合開關，一組延時斷開開關	1只	中國北京
9	位移傳感器	0-200MM	1只	天沐
10	位移傳感器二次儀表	標準信號輸出1-5V	1只	天沐

七、液壓部分電氣控制單元

序號	名稱	規 格型號	數 量	備注
1	可編程序控制器（PLC）	FX1S-20MR	1只	三菱
2	編程通訊電纜	通訊電纜	1條	三菱
3	穩壓開關電源	WV分別輸出DC24V 4.5A DC12V 1.5A	1只	臺灣明緯
4	電源啟停模塊	含三相四線漏電保護（輸出380V/220V）、啟動按鈕，停下按鈕，上電指示燈，可編程控制器輸入輸出、交流接器等	1套	華通

八、液壓部分采集系統元件

序號	名稱	規 格型號	數 量	備注
1	數據采集卡	數據采集卡1711	1塊	研華
2	數據采集系統	Labview	1套

九、液壓部分易損件

序號	名稱	規 格型號	數 量	備注
1	密封膠帶	上海	2卷	廠配
2	密封組合墊片	Φ16	5只
3	開閉式快換接頭	8通徑，雙閉鎖接頭	1套
4	按鈕開關	安裝孔Φ10	2只
5	電器控制按鈕	遠大	2只
6	電信號插頭插座	遠大	1套

十、液壓部分資料

序號	名稱	規 格型號	數 量	備注
	實驗操作手冊		1冊	廠配
	各儀表說明書		1冊	廠配
	編程軟件	MITSUBISHI（電子版）	1張	廠配
	各傳感器說明書	流量傳感器，壓力傳感器、流量顯示儀表，功率顯示儀表等	1冊	廠配

十一、工具

序號	名稱	規 格型號	數 量	廠配
1	密封膠帶		2卷	廠配
2	活動扳手	6”	1 把	廠配
3	呆口扳手	19-24	1把	廠配
4	尖嘴鉗		1把	廠配
5	內六角扳手	1.5mm – 10mm共8把	1套	廠配
6	螺絲刀	一字型十字型共2把	1套	廠配

友情提示：

1、貨品驗收：閣下收貨時請檢查液壓傳動綜合實訓裝置的貨品外觀，核實液壓傳動綜合實訓裝置的數量及配件，拒收處于受損狀態的液壓傳動綜合實訓裝置；

2、質保：頂邦將為閣下提供液壓傳動綜合實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對液壓傳動綜合實訓裝置的免費維修，超出條件承諾時提供對液壓傳動綜合實訓裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌囊簤簜鲃泳C合實訓裝置選型錯誤或液壓傳動綜合實訓裝置購買數量錯誤，造成液壓傳動綜合實訓裝置的退換貨要求，將不被接受；

4、貨期：液壓傳動綜合實訓裝置的發貨期為參考值，如您需要了解液壓傳動綜合實訓裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對液壓傳動綜合實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關液壓傳動綜合實訓裝置的咨詢。
