2026-06-10
交流充電樁拆裝檢測實訓臺
[規格型號]: DB-QC121
[產品名稱]: 交流充電樁拆裝檢測實訓臺
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

一、產品簡介
  交流充電樁拆裝檢測實訓臺以新能源汽車國標交流充電樁為基礎,真實體現新能源汽車充電系統的工作特性,可直接為新能源汽車進行充電,且可以進行拆裝調試實訓,分解安裝硬件便于實驗實訓,以滿足交流充電樁結構與工作原理教學、電路控制技術分析,充電測試功能、裝配與調試等教學實訓需求。
交流充電樁拆裝檢測實訓臺適用于《新能源汽車高壓安全與防護》、《充電管理系統》課程的一體化教學實訓實驗。

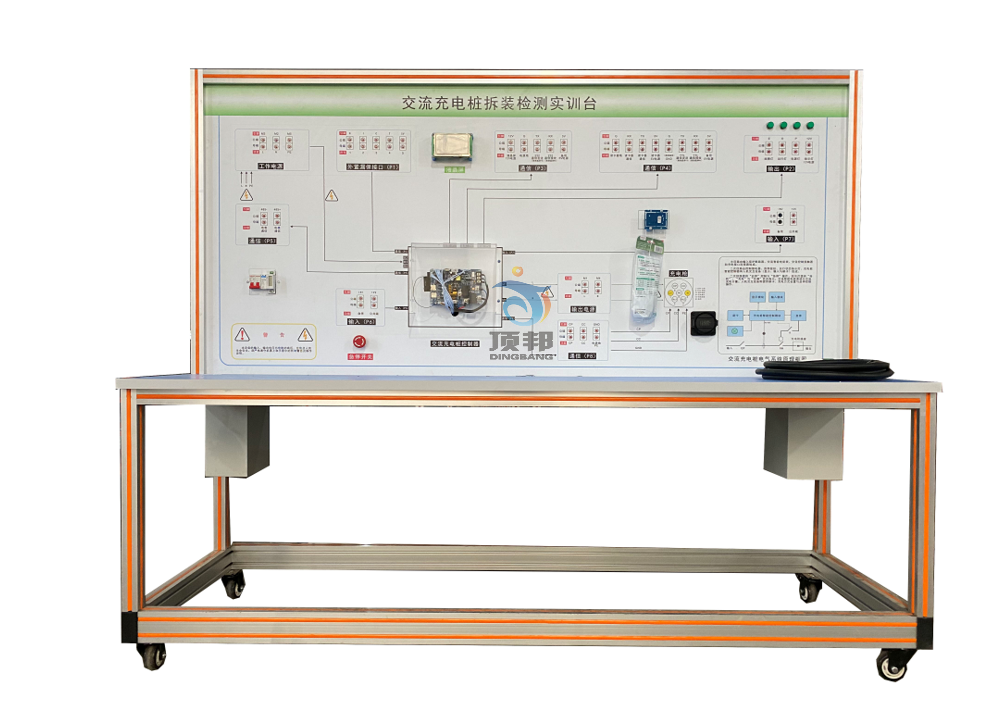

交流充電樁拆裝檢測實訓臺
二、產品組成
主要包含:
1.交流充電樁拆裝檢測實訓臺*1 臺(含:實驗檢測拆裝面板、漏電保護裝置、國標交流充電槍、分解安裝的交流充電樁拆裝檢測硬件);
2.故障考核*1 套;
3.配套實訓資料*1 套;
4.急停開關*1 套;
三、產品功能
1.支持給新能源車輛充電,采用國標 CC 和 CP 控制充電系統;
2.控制軟件終端實時顯示充電電壓、充電電流、充電電量、充電時間、 刷卡信息;
3.設備支持 NFC 射頻卡刷卡充電;
4.設備面板測試點支持電阻、電壓、波形、信號數據、頻率信號 測量;
5.設備面板支持充電樁拆裝實訓;
6.可采用香蕉頭導線進行線路連接拆裝訓練;
7.可設故障類型:斷路、對正短路、對負短路、信號串接、信號間短路;
四、技術指標
1.外形尺寸:(L)1500mm*(W)650mm*(H)1705mm;
2.設備接口:天線口、電源接口、網口;
3.測量數據類型:支持測量電壓、電流、電阻、頻率信號、波形數據、 CAN 總線;
4.滿足國標交流充電協議,支持給新能源車輛充電;
5.軟件連接方式:支持設備自身 wifi 熱點、支持連接指向網絡(如校 園局域網)、支持本地網線連接。
6.額定功率:3.3KW
7.額定電壓:AC220V±10%;
8.最大輸出電流:15A

五、實訓項目
充電樁準備工作與安全防護、充電樁元器件檢查與安裝、充電樁元器件線束檢查與連接、充電樁充電前檢查、充電樁充電檢測、 交流充電接口檢測、充電樁輸出接口故障檢修、充電樁輸入接口故障檢修、充電樁內部電路故障檢修充電樁通訊故障的檢修實驗實訓項目。

六、可設故障點內容
設置的故障點包含:
輸入總電源 L 線斷路故障;
輸入總電源 N 線斷路 故障;
內部功能模塊電源熔斷器 L 線斷路故障;
內部功能模塊電源熔 斷器 N 線斷路故障;
交流充電控制主板輸入熔斷器 L 線斷路故障;
交 流充電控制主板輸入熔斷器 N 線斷路故障;
交流充電控制主板輸入 L 線斷路故障;
交流充電控制主板輸入 N 線斷路故障;
防雷器 L 線斷路 故障;
防雷器 N 線斷路故障;
交流充電槍 N 線斷路故障;
交流充電槍 L 線斷路故障;
交流充電槍 PE 線斷路故障;
交流充電槍 CP 線斷路故障;
交流充電槍 CP 線搭鐵故障;
智能電表通訊 A+斷路故障;
智能電表通訊 A+對負短路故障;
智能電表通訊 A+對正短路故障;
智能電表通訊 B-斷 路故障;
智能電表通訊 B-對負短路故障;
智能電表通訊 B-對正短路故障;
智能電表通訊 A+/B-短路故障;
智能電表通訊 A+/B-串接故障;
NFC 讀卡器通訊 Tx 斷路故障;
NFC 讀卡器通訊 Tx 對負短路故障;
NFC 讀卡 器通訊 Tx 對正短路故障;
NFC 讀卡器通訊 Rx 斷路故障;
NFC 讀卡器通 訊 Rx 對負短路故障;
NFC 讀卡器通訊 Rx 對正短路故障;
NFC 讀卡器通 訊 Tx/Rx 短路故障;
NFC 讀卡器通訊 Tx/Rx 串接故障;
智能電表 V+斷 路故障;
智能電表 V-斷路故障;
NFC 讀卡器 V+斷路故障;
NFC 讀卡器 V-斷路故障。

七.充電樁拆裝虛擬仿真教學軟件(★現場提供演示)
1、以直流充電樁為原型精準測繪,利用先進的實時渲染引擎與物理引擎,逼真展現現實物理教學模型,直觀展現電池原理與拆裝。邏輯關系科學嚴謹,無冗余元素。渲染滿足可讀性和真實性,給予用戶真實體驗感覺。
2、交互操作功能:具有便捷、人性化的操作方式,可任意控制虛擬現實3D仿真系統中虛擬攝像機,對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。
3、仿真教學功能:可對充電樁進行解剖透視觀察、可觀察充電過程等,通過平面動畫技術展示刷卡充電、充電結算時的完整過程.
虛擬拆裝教學功能: 學生在分解和裝配充電樁必須按照科學的順序進行操作,有助于規范學生的實操標準。
4、結構認知功能:可對充電樁內部各部件進行專業術語標識,鼠標單擊零部件,真人朗讀零部件名稱。可任意控制虛擬現實3D仿真系統中虛擬攝像機,對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉,可進行結構認知教學。
