[規格型號]：	DB-TH16
[產品名稱]：	電工技能實訓實驗臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-TH16 電工技能實訓實驗臺

電工技能實訓實驗臺主要由實訓桌、實訓模塊、實訓元器件組成。學生根據實訓線路選擇合適的元器件，接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

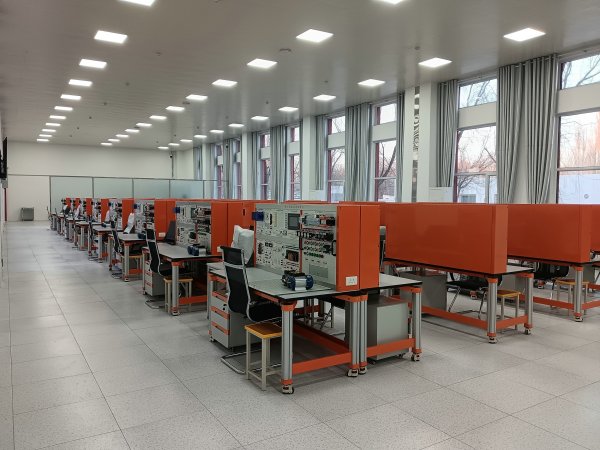

參考圖片

電工技能實訓實驗臺每一套由1張實訓桌，1套實訓模塊，1臺實訓儲物柜，1個導線架組成。
具體要求如下：
1）實訓桌：外形尺寸長*寬*高：1600mm×750mm×1690mm，底部裝有4只萬向輪，配置學生凳鋼木方凳長*寬*高（500mm*400mm*450mm）。
2）實訓模塊：配置交流電源380V、220V，低壓交直流電源，觸摸屏模塊MCGS（7寸彩色），變頻器FR-D720S-0.4K0.4KW變頻器模塊，PLC模塊虛實結合實訓模塊，步進電機模塊42步進電機及驅動器，溫度閉環控制模塊，電動機三相鼠籠電動機（帶離心開關），電動機三相鼠籠電動機，修電工組件（二極管、75Ω電阻、10Ω電阻、中間繼電器、熱過載繼電器、橋堆、低電動機雙速異步電動機，實訓導線，數字式萬用表含（連接線），編程電纜，通訊電纜，編程軟件，維壓斷路器、熔斷器座1P 5套（含熔芯）、萬能轉換開關、按鈕開關、指示燈、十字開關、行程開關），平面磨床電路實訓考核掛箱，萬能銑床電路實訓考核掛箱，普通車床電路實訓考核掛箱，搖臂鉆床電路實訓考核掛箱。
3）實訓儲物柜：外形尺寸為長*寬*高：450mm×550mm×705mm，底部裝有4只萬向輪（可自鎖）。
4）導線架：外形尺寸為長*寬*高：530mm×430mm×1200mm，底部裝有4只萬向輪（可自鎖）。
1 、實訓桌技術要求
1）結構要求
采用工業鋁型材立柱支撐，安裝調節腳，采用壓鑄成型工藝，經機加工、拋丸、噴砂，靜電噴涂工藝。
2）尺寸要求
外形尺寸為長*寬*高：1600mm×750mm×1690mm。
3）安裝要求
底部應裝有4只萬向輪（可自鎖），背部有鐵擋板，防止相應掛件掉落損壞。
4）電源供給要求
實訓桌側面安裝380V插座電源2個，220V插座電源3個。
2 、實訓模塊設備參數以及數量要求

序號	設備名稱		數量	單位	型號/技術要求	備注
1	交流電源380V、220V		1	套	提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制	插座容量 16A四孔插座 10A五孔插座
2	低壓交直流電源		1	套	提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組，直流24V/5A一路，直流5V/3A一組，0-10V電壓源，0-20mA電流源各一組，帶數顯指示，旋轉編碼器調節，鑲嵌至實訓桌上
3	PLC主機		1	套	FX3U-48MT 集成數字量I/O（24路數字量輸入，24路數字量輸出）；擴展模塊FX0N-3A一個，配備直流電源24V/5A輸出接口
4	觸摸屏模塊MCGS （7寸彩色）		1	套	型號CMGS 7寸彩色觸摸屏，制成模塊化，可放入實訓桌掛板上，配備說明書電子版及紙質版
5	變頻器FR-D720S-0.4K0.4kW變頻器模塊		1	套	型號FR-D720S-0.4K 0.4kW變頻器，制成模塊化，可放入實訓桌掛板上，配備說明書電子版及紙質版
6	步進電機模塊42步進電機及驅動器		1	套	42步進電機及相應型號驅動器，制成模塊化，可放入實訓桌掛板上
7	溫度閉環控制模塊		1	個	包含加熱單元，溫度采集單元，制成模塊化，可放入實訓桌掛板上
8	三相鼠籠電動機（帶離心開關）		1	個	AC380V（Y/△）帶離心開關
9	三相鼠籠電動機		1	個	AC380V（Y/△）180W
10	雙速異步電動機		1	個	AC380V（△/YY）180W
11	實訓導線		1	套	導線兩端均是叉型接線端子；	區分黃、綠、紅、蘭、黑五種相色，各配備15根，長度1.5m
					導線一端是叉型接線端子另一端是可直接插拔至模塊箱的端子	區分黃、綠、紅、蘭、黑五種相色，各配備10根（長度1.5m）；區分黃、綠、紅、蘭、黑五種相色，各配備10根（長度0.5m）
					導線兩端均是可直接插拔至模塊箱的端子	區分黃、綠、紅、蘭、黑五種相色，各配備15根，長度1.5m
11	數字式萬用表含（連接線）		1	只	可測量交、直流電壓、電流，電阻，頻率，電容，二級管
12	維修電工組件	二極管	4	只	5408二極管，用于能耗制動的整流電路
13		75Ω電阻	3	只	75Ω/75W電阻用于電動機降壓啟動
14		10Ω電阻	1	只	10Ω/25W電阻用于異步電動機的能耗制動
15		中間繼電器	1	個	AC220V
16		熱過載繼電器	3	只	1-3A
17		橋堆	1	只	20A
18		低壓斷路器	1	只	10A
19		熔斷器座1P （含熔芯）	5	套	RT28 1P 2A（含熔芯）
20		萬能轉換開關	2	只	3檔
21		三聯按鈕	4	只	三聯按鈕（黑，綠，紅三色區分）
22		指示燈	4	只	ND16-22DS DC24V（紅2、綠2）
23		十字開關	2	只	四向自鎖
24		行程開關	4	只	JLXKI-311
25	機床考核掛箱	平面磨床電路實訓考核掛箱	1	套	M7210型	制成模塊化，可放入實訓桌掛板上，可設置12-16個故障點，要求4種機床排故掛箱，故障點設置盒應位于設備掛箱內部且可進行上鎖并配置鎖具以及鑰匙，配備故障設置相應說明書且其中原理圖部分：分為兩種：1種為無故障點位(考生)，1種標出故障點位（考官）；線纜要求：應配備與機床排故掛箱容量相符的線纜，將線纜色相區分開如：黃、綠、紅、藍、黑5種顏色，單根線纜長度不小于1.5米，且電源輸入接口為通用的電工試驗臺插拔式端頭
26		萬能銑床電路實訓考核掛箱	1	套	X62W型
27		普通車床電路實訓考核掛箱	1	套	CA6140型
28		搖臂鉆床電路實訓考核掛箱	1	套	Z3050型
29	PLC模塊虛實結合實訓模塊		1	套	包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），適用各類PLC具有輸入信號高低電平切換功能，制成模塊化，可放入實訓桌掛板上。

3、實訓儲物柜技術要求
1）結構要求
采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，柜體四邊圓弧設計；抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計。
2）尺寸要求
外形尺寸為長*寬*高：450mm×550mm×705mm。
3）安裝要求
底部應裝有4只萬向輪（可自鎖）。
4、導線架技術要求
1）尺寸要求
外形尺寸為長*寬*高：530mm×430mm×1200mm。
2）安裝要求：底部應裝有4只萬向輪帶自鎖。
5、接口的技術要求：電工技能實訓試驗臺應配備不少于2m的電源引出線（不包含由設備頂部至下端部分），并配有相應插頭以及插座。

友情提示：

1、貨品驗收：閣下收貨時請檢查電工技能實訓實驗臺的貨品外觀，核實電工技能實訓實驗臺的數量及配件，拒收處于受損狀態的電工技能實訓實驗臺；

2、質保：頂邦將為閣下提供電工技能實訓實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對電工技能實訓實驗臺的免費維修，超出條件承諾時提供對電工技能實訓實驗臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾姽ぜ寄軐嵱枌嶒炁_選型錯誤或電工技能實訓實驗臺購買數量錯誤，造成電工技能實訓實驗臺的退換貨要求，將不被接受；

4、貨期：電工技能實訓實驗臺的發貨期為參考值，如您需要了解電工技能實訓實驗臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電工技能實訓實驗臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電工技能實訓實驗臺的咨詢。
