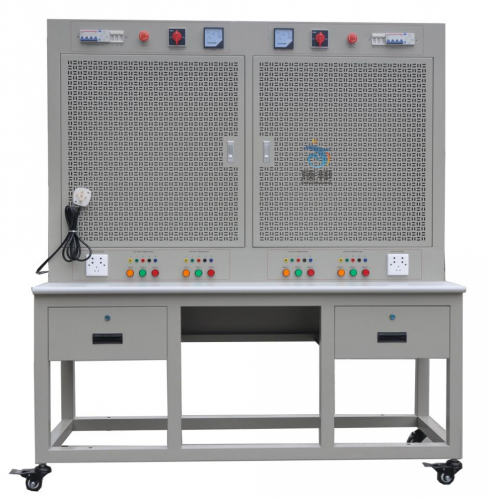

DBX-09W 國網供電所裝表接電實訓裝置

一、概述
國網供電所裝表接電實訓裝置適用于供電所裝表接電人員開展裝表接電操作實訓。
二、主要功能
1、國網供電所裝表接電實訓裝置采用單面雙工位設計，為供電所裝表接電人員提供電能表及采集終端安裝、接線、調試操作平臺；
2、國網供電所裝表接電實訓裝置可用于單相、三相三線、三相四線智能電能表與采集終端聯合接線練習；
3、國網供電所裝表接電實訓裝置在接線完成后，可進行通電調試，檢查接線的正確性；并對智能電能表、采集終端進行參數設置和終端調試；
4、國網供電所裝表接電實訓裝置提供三相四線（3*220/380V、1.5KW）電壓接線端子和三相三線（3*100V/100W）電壓接線端子，兩種電壓通過隔離互感器完全與市電隔離，確保實訓人員人身安全，隔離互感器封閉放置于實訓屏體下方；
5、國網供電所裝表接電實訓裝置配置具有帶遠程費控的低壓勵磁脫扣斷路器，具備遠程分閘功能；可用于實訓人員進行費控控制回路接線練習;
6、國網供電所裝表接電實訓裝置操作實訓部分采用網孔板形式，可供安裝各種智能電能表、接線盒、互感器等計量設備；
7、國網供電所裝表接電實訓裝置底部配置優質帶剎車萬向腳輪。
8、國網供電所裝表接電實訓裝置在漏電保護器后端安裝急停開關，裝置上采用半嵌入式安裝，便于停送電操作。
9、國網供電所裝表接電實訓裝置各路電源安裝指示燈，通電時指示燈顯示。
10、電源兩組進線設有萬能轉換開關及電壓表用于顯示線電壓。
三、技術參數
1、使用環境：溫度：-15℃~+45℃，濕度：≤75%，海拔＜4000m；
2、輸入電電壓：三相 AC 3*220V×(1±10%)；50 Hz±0.5 Hz；
3、輸出電電壓：三相 AC 3*220V×(1±10%)和三相 AC 3*57.7V×(1±10%)；50 Hz±0.5 Hz；
4、外形尺寸(長×寬×高)：1600×600×1800 ，操作臺臺面離地高度750（含萬向輪高度）(單位：mm)；
5、裝置容量：＜5kW；
6、網孔板材質：優質鋼材噴塑處理；
7、單工位網孔板尺寸（寬×高）：750×768(單位：mm；)
8、臺體材質：優質鋼材噴塑。
四、裝置標準配置表

序號	名稱	規格型號	單位	數量
1	裝表接電實訓裝置	機柜	臺	1
2	電壓隔離互感器	容量100VA（單相）	臺	6
3	電壓隔離互感器	容量1.5KVA（三相）	臺	2
4	帶遠程費控的低壓勵磁脫扣斷路器	100A（帶遠程費控的低壓勵磁脫扣斷路器）	臺	2
5	安全插座		個	20
6	安全插線		條	20
7	低壓電流互感器	5/5A ，0.5S	臺	6
8	三相四線接線盒		臺	2
9	三相三線接線盒		臺	2
10	漏電保護開關	DZ47LE-32/D/32A/4P/0.03A	臺	2
11	指示燈	AD26B-22D/AC380V/R紅	臺	12
12	急停開關		個	2
13	電壓轉換開關	LW5-16YH3/3	個	2
14	電壓表	6L2V-450V	個	2
15	五孔插座		個	2
