一、項目概述
1.1 建設背景為滿足學校電子信息、自動化、集成電路、電氣工程等專業本科教學、課程實訓、畢業設計、科研小批量樣品試制需求，搭建完整小型教學型 SMT 實訓生產線，實現從 PCB 錫膏印刷、元件自動貼裝、回流焊接、成品檢測全流程教學實操，貼合工業標準 SMT 工藝，補齊校內電子制造實訓短板，配套課程《電子工藝基礎》《SMT表面組裝技術》《PCB 設計與制造》實訓教學，同時支持教師科研樣品、學科競賽電路板加工。
1. 教學目標：覆蓋 SMT 全工藝教學，學生可獨立完成錫膏攪拌、鋼網印刷、視覺貼片、回流焊溫度曲線調試、焊點缺陷分析；
2. 科研試制目標：支持 0201/0402 阻容件、SOP/QFN/BGA 芯片貼裝，滿足小批量、多品種電路板打樣；
3. 實訓規模：單次容納 8–12 名學生分組實操，設備兼顧教學演示與實操訓練；
4. 標準化：遵循 IPC-A-610 電子組裝標準，配套防靜電、恒溫恒濕實訓環境，形成完整 SMT 實訓管理體系。
1.3 項目適用范圍
本科實訓教學、課程設計、電子創新競賽、教師橫向課題樣品加工、校企聯合實訓。
二、場地規劃與環境建設方案
2.1 場地面積與分區
建議實訓場地總面積≥60㎡，劃分 5 大功能區域，直線流線布局（印刷區→貼片區→焊接區→檢測區→物料耗材區），減少物料往返搬運：
1. 設備主生產區（35㎡）：放置錫膏攪拌機、高精密絲印臺、桌面視覺貼片機、回流焊爐；
2. 教學演示區（10㎡）：教師講臺、投影、實訓操作臺、工位電腦；
3. 物料耗材存儲區（8㎡）：錫膏冷藏柜、元器件貨架、鋼網存放架、工具柜；
4. 檢測返修區（5㎡）：放大鏡、返修臺、萬用表、顯微鏡；
5. 緩沖更衣防靜電區（2㎡）：防靜電服、手環、靜電釋放樁。
2.2 環境技術要求（SMT 標準車間參數）
1. 溫濕度：恒溫 23±3℃，濕度 50%–60% RH，配備恒溫恒濕空調；
2. 潔凈度：十萬級潔凈標準，地面無塵清掃，禁止粉塵、紙屑；
3. 防靜電 ESD 標準
o 地面：防靜電環氧地坪，表面電阻 10⁶~10⁹Ω；
o 全部設備工作臺接地，接地電阻＜1Ω；
o 標配防靜電手環、防靜電服、防靜電周轉盒、離子風機；
4. 通風排煙：回流焊工位配套排煙管道，排出焊接助焊劑廢氣；
5. 供電：獨立單相 220V 專線，貼片機、回流焊單獨回路，穩壓電源，避免電壓波動影響設備精度。

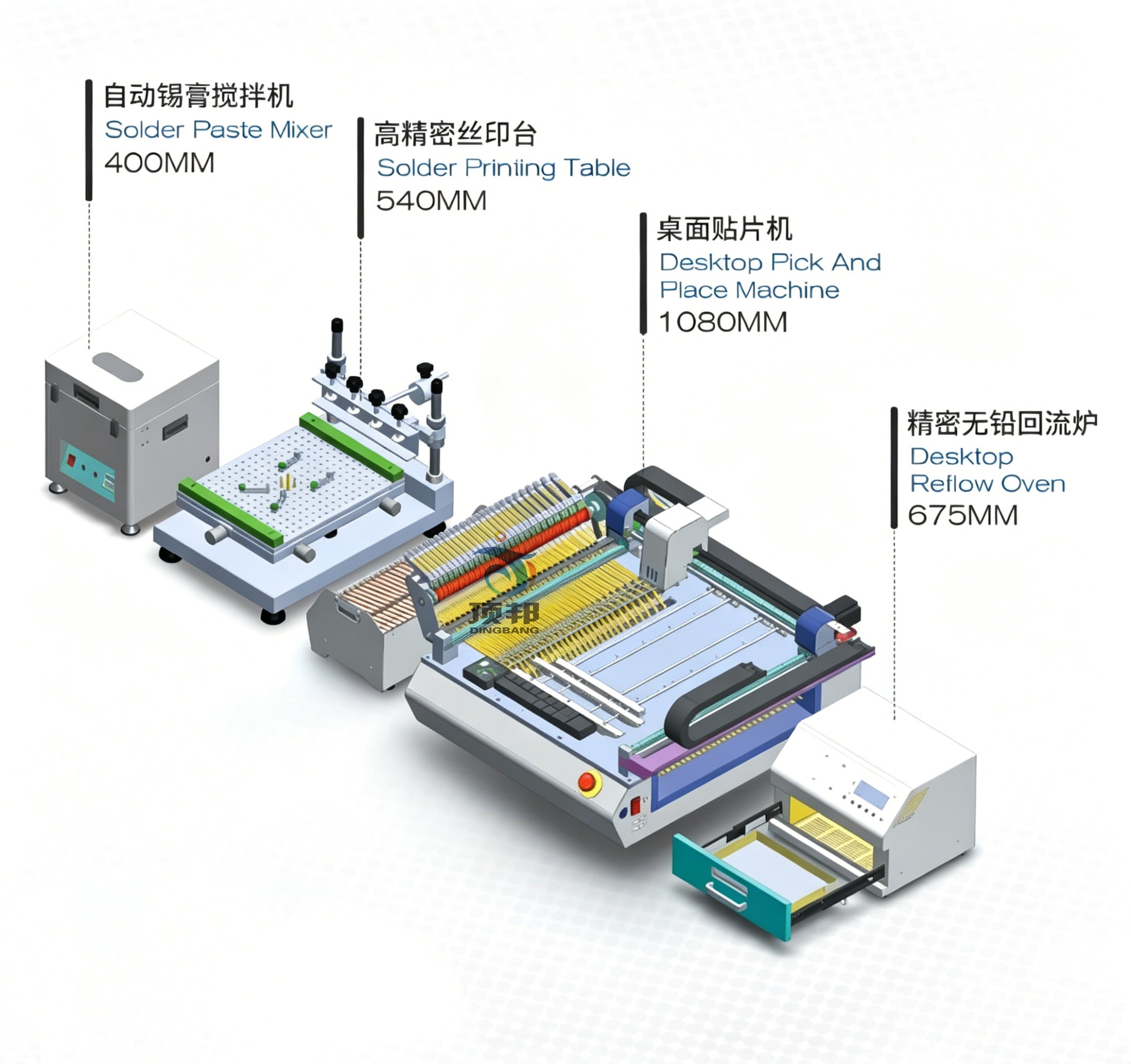

三、配置清單
| 產品名稱 | 型號 | 單位 | 數量 |
| 自動錫膏攪拌機 | DB-SMT01 | 臺 | 5 |
| 高精密絲印臺 | DB-SMT02 | 臺 | 5 |
| 桌面貼片機 | DB-SMT03 | 臺 | 5 |
| 精密無鉛回流焊爐 | DB-SMT04 | 臺 | 5 |
附：參數
1、自動錫膏攪拌機
產品簡介
自動錫膏攪拌機利用公轉產生離心力，配合與公轉軸成 45 度夾角的自轉所產生力量，形成旋風漏斗型攪拌動作，平順將錫膏攪拌軟化、脫泡，攪拌后錫膏濕潤性、擴散性良好，印刷與回焊效果更佳。
產品特點
外觀設計簡單大方；開蓋保護使用安全；分秒可設時間可調；簡約面板操作簡單
產品參數
電機轉速：1350RPM，一次公轉 400RPM，二次自轉 300RPM
工作能力：0-500 克 ×2 罐
適配錫膏罐：罐體直徑 Φ60-Φ67（標配 500g 標準錫膏罐，其他規格可定制）
時間設定：0.01s~99H99s
顯示方式：LED 數字顯示
功率：60W
電源：AC220V±10% 50Hz
外形尺寸：L400×W400×H500mm
凈重：45kg
產品清單
調節帶 2 條、自轉皮帶 2 條、500 平衡砝碼 1 個、說明書 1 份、合格證 1 張、襯套 2 只
2、高精密絲印臺
產品簡介
針對單雙面線路板錫膏、紅膠印刷設計，工作臺采用優質鋁板蜂窩定位孔，底座加厚鋼板焊接，結實穩固、經久耐用。
產品特點
靈活定位、快捷牢固、精密微調、角度可調
產品參數
工作臺尺寸：300×400mm
最大印刷尺寸：250×400mm
最大網框尺寸：370×470mm
工作臺縱橫調節量：10mm
載物厚度：0~80mm
重復精度：±0.01mm
定位方式：外形 / 基準孔定位
外形尺寸：L540×W370×H380mm
凈重：23kg
產品清單
C1 定位針 5 只、C1.5 定位針 5 只、C2 定位針 5 只、C2.5 定位針 5 只、3 定位針 5 只、頂針 20 只、固定板 2 塊、說明書 1 份、合格證 1 張、內六角扳手 1 套
3、桌面貼片機
產品簡介
內置 WIN7 工控電腦、19 寸 Dell 顯示屏，多組 CCD 工業相機視覺校正，雙頭同步貼裝；高精密同步帶、直線導軌、伺服電機；54 位自動剝料供料器，無需額外飛達；支持 CSV、TXT 坐標文件導入，適配 320×450mm 以內 PCB，適合研發、教學、小批量生產。
產品特點
伺服閉環控制，解決步進電機失步；54 位料棧適配多種元件；雙相機高速識別檢測；內嵌工控電腦，系統穩定、操作簡單
產品參數
X、Y 軸移動范圍：430X530mm
貼裝頭數量：2 只
Z 軸旋轉角度：0~360°
貼裝精度：0.025mm
視覺配置：4 只 CCD 高清相機（3 個元件相機 + 1 個 PCB 相機）
貼裝速度：5500 點 / 小時
最大識別元件尺寸：22×22mm
吸嘴類型：Juki 吸嘴
系統：微軟 WIN7，自主研發操作軟件
可貼元件：0201/0402/0603/0805/1206 阻容件、0603/0805/3014/5050 LED、SOT/SOP/QFN/BGA 芯片
兼容文件：CSV、TXT 坐標文件
編程方式：在線、離線兩種
工作氣壓：0.4Mpa
真空值：-92kpa
元器件最大高度：≤5.5mm（可定制≤11mm）
基板最小尺寸：10×10mm
基板最大尺寸：320×450mm
基板厚度：≤2mm
功率：230W
電源：AC220V±10% 50Hz
前置 IC 料位：10 位
后置 IC 托盤：1 位
主機外形尺寸：L990×W730×H375mm
供料器尺寸：L235×W470×H245mm
整機重量：85kg
產品清單
貼片機主機 1 臺、供料器 2 套、顯示器 1 臺、鍵盤 1 只、鼠標 1 只、電源線 1 條、吸嘴 5 只、操作手冊 1 本
4、精密無鉛回流焊爐
產品簡介
采用 3D 熱風循環 + 超強紅外輻射加熱，爐內熱量均衡，適配各類合金、無鉛焊料，適用于研發、教學、小批量焊接。
產品特點
液晶顯示屏可視化操作；超強紅外加熱；3D 熱風循環；支持 PC 聯機操作；五段溫控曲線
產品參數
電源：AC220V±10%50Hz（可定制 AV110V）
功率：2400W
加熱方式：紅外輻射加熱 + 熱風循環
有效焊接面積：350mm×300mm
抽屜尺寸：L400×W330×H30mm
溫控分段：預熱段、加熱段、焊接段、保溫段、冷卻段共五段
外形尺寸：L525×W500×H312mm
凈重：24.9kg
產品清單
Φ100 錫煙管 1 條（1.5 米）、電源線 1 條、保險絲 1 個、說明書 1 本、合格證 1 個
