[規格型號]：	DB-983
[產品名稱]：	電氣設備維修實訓臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-983 電氣設備維修實訓臺

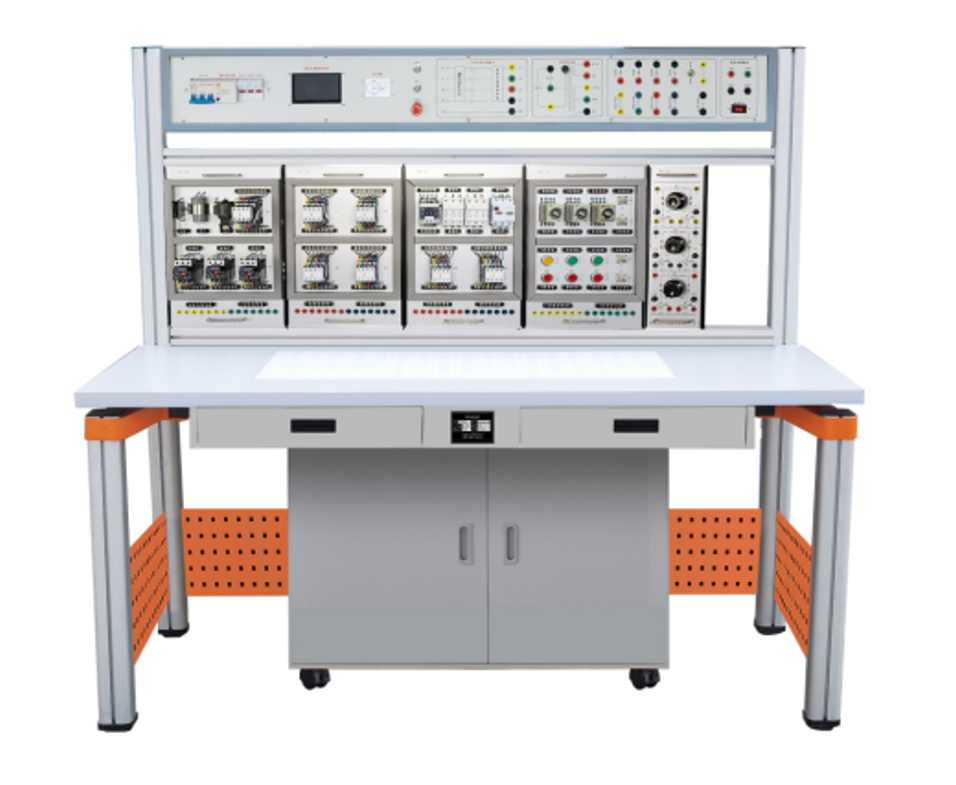

（參考圖）

一、概述：
電氣設備維修實訓臺是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓裝置，額外增加電力電子和自動控制實訓，通過本實訓裝置的實訓操作，能快速掌握該課程的實用技術與操作技能。電氣設備維修實訓臺具有針對性、實用性、科學性和先進性，該裝置不僅可供學生實訓操作，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
二、特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2.電氣設備維修實訓臺只需三相四線的交流電源，即可投入使用；
3. 電氣設備維修實訓臺技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4.繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行
接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6.電氣設備維修實訓臺設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7.電氣設備維修實訓臺實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
8.電氣設備維修實訓臺上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行并節約了實訓的成本。
三、技術性能：
1.輸入電壓：三相五線制380V±10% 50Hz(具有接地保護、漏電保護、短路保護，安全符合國
家標準。

2.工作環境：環境溫度范圍-10～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：1600×700×1500mm³
四、裝置配備：
（一）DW02電源控制機箱
電源控制機箱為鐵質雙層亞光密紋噴塑結構。
主控功能板配備資源：
1.三相四線電源輸入經漏電保護開關與保險后向?qū)嵱?xùn)臺供電；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三個電網電壓；
3.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
4.4只5408二極管，用于能耗制動的整流電路；
5.三只50Ω/50W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
（二）實訓桌
實驗桌規格為1600（長）*700（寬）*1500（高），桌子左右各設有兩個抽屜，實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放實訓掛箱等，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根帶滑槽橫梁鋁型材，組成電氣實驗掛箱支架。支架與電氣控制實驗掛箱配套，上下方便，左右移位自如。支架頂部安裝電源控制機箱。
（三）實訓掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1．DW-01維修電工實訓組件（一）
掛板上裝有交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。
2．DW-02維修電工實訓組件（二）
掛箱上裝有直插式熔斷器、低壓斷路器、熱繼電器、時間繼電器、接線端子和安全插座等。
3．DW-03維修電工實訓組件（三）
掛箱上裝有轉換開關、電磁閥、十字開關、行程開關等
4．三相鼠籠式異步電動機380V/Y
5．三相鼠籠式異步電動機380V/△
6.單相晶閘管觸發電路
提供單結晶體管、鋸齒波同步移向、正弦波同步移向觸發電路，KC05單相交流調壓，西門子TCA785集成觸發電路等。
7.交直流電源掛件
（1）提供整流用三相變壓器1組，380//220V，帶開關及短路保護功能
（2）提供三相同步變壓器1只，380//3×16V。
（3）提供220V（0.5A）直流勵磁電源1組，帶開關，短路保護及輸出指示。
8.三相整流主電路
（1）提供三相晶閘管觸發電路（TC787集成觸發），設有信號輸出脈沖觀測孔及單雙脈沖切換開關，工作及封鎖指示，移相電位器等。
（2）提供觸發電路的六路功放電路及信號觀測孔
（3) 提供三相晶閘管整流主電路，每只晶閘管均設有阻容及熔絲保護裝置。
9. 直流雙閉環調速組件（Ⅰ）
（1）提供給定電路G（帶數顯）單元
（2）提供轉速變換電路（FBS）單元
（3）提供電流反饋與過流告警（FBC）單元
（4）提供轉速調節器模塊（調節器I）單元
（5）提供電流調節器模塊（調節器II）單元
10.電機機組模塊
（1）提供固定電機組鋼板底座、測速系統支架，轉速表箱體等，數顯轉速表測速范圍（0-9999轉/分），可在線設置顯示位數及分辨率。電機運行噪聲小，實驗參數典型，能較好滿足實訓要求。
（2）提供直流他（并）勵電動機1臺（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
（3）提供他勵直流發電機1臺（DC220V，240W，1500RPM，絕緣等級E）
（4）提供彈性聯軸器1只，梅花聯軸器1只。
（5）提供1024光電編碼器1套
11.直流無刷電機控制系統
提供直流無刷電機及控制系統1套，帶有轉速表和速度可調電位器，正反轉切換開關等。
12.三相可調電阻器（每組900Ω×2/0.41A）
五、實訓項目
1.低壓電器實訓項目
（1）低壓電器元件的認識
（2）低壓電器維修工具的介紹
（3）低壓交流接觸器拆裝
（4）三相異步電動機的裝調
（5）三相異步電動機直接啟動控制與電路維修。
（6）三相異步電動機接觸器點動控制線路與電路維修。
（7）三相異步電動機接觸器自鎖控制線路與電路維修。
（8）Y-△啟動自動控制線路與電路維修。
（9）接觸器聯鎖的正反轉控制線路與電路維修。
（10）按鈕聯鎖的三相異步電動機接觸器正反轉控制線路與電路
維修。
（11）雙重連鎖的三相異步電動機正反轉控制線路與電路維修。
（12）三相異步電動機的多地控制與電路維修。
（13）工作臺自動往返控制線路與電路維修。
（14）三相異步電機的順序控制與電路維修。
2.電力電子實訓項目
2.1 觸發電路實訓
（1）單節晶體管觸發電路調試與維修實訓
（2）正弦波同步移相觸發電路調試與維修實訓
（3）鋸齒波同步移向觸發電路調試與維修實訓
（4）TC785觸發電路調試與維修實訓
2.2 整流電路實訓
（1）單相半波可控直流電路調試與維修實訓
（2）單相橋式半控整流電路調試與維修實訓
（3）單相橋式全控整流電路調試與維修實訓
（4）單相全波可控整流電路調試與維修實訓
（5）三相半波可控整流電路調試與維修實訓
（6）三相橋式半控整流電路調試與維修實訓
（7）三相橋式全控整流調試與維修實訓
2.3 交流調壓電路實訓
（1）單相晶閘管交流調壓電路調試與維修實訓
（2）單相雙向晶閘管交流調壓電路實訓
（3）三相雙向晶閘管交流調壓電路調試與維修實訓
（4）三相單向晶閘管交流調壓電路調試與維修實訓
3.自動控制實訓項目
配備自動控制系統實訓模塊，可以完成以下實驗：
（1）電壓?jiǎn)伍]環晶閘管直流調速系統維修實訓
（2）電流單閉環晶閘管直流調速系統維修實訓
（3）轉速單閉環晶閘管直流調速系統維修實訓
（4）雙閉環晶閘管不可逆直流調速系統維修實訓
（5）無刷直流電機系統調速維修實訓
六、DB-983電氣設備維修實訓臺總體配置表一

序號	名稱	單位	數量	備注
1	維修電工實訓考核臺架	臺	1	外形尺寸：1600mm×700mm×1500mm ；材料：鋼木結構；符合國家相關環保要求；輸入電壓：AC 380 V±10% 50 Hz 三相五線；容量：＜1.5 kVA；實 驗 屏：用于掛置實訓單元掛板
2	實訓單元掛箱及電機	塊	1	DW-01	維修電工實訓組件（一）
		塊	1	DW-02	維修電工實訓組件（二）
		塊	1	DW-03	維修電工實訓組件（三）
					三相異步電動機（380V/Y）1臺
					三相異步電動機（380V/△）1臺
3	電工連線	套	1	4mm雙圈線20根（一端安全疊插一端叉）：長1000mm 黃4條、綠4條、紅4條、黑4條； 4mm雙圈線15根（安全疊插）：長500mm 黃3條、綠3條、紅3條、藍3條、黑3條。 3mm線25條（1000mm長）：黃綠紅藍黑各5條
4	實驗說明書	套	1	指導學生實訓
5	直流電機機組及測速系統	套	1	固定電機組鋼板底座1套，測速系統1套，提供直流他（并）勵電動機1臺，他勵直流發電機1臺
6	單相晶閘管觸發電路	套	1	提供單結晶體管、鋸齒波同步移向、正弦波同步移向觸發電路，KC05單相交流調壓，西門子TCA785集成觸發電路等
7	交直流電源掛件	套	1	三相整流變壓器1組，三相同步變壓器1只，直流勵磁電源1組
8	三相整流主電路	套	1	提供三相晶閘管觸發電路，提供三相晶閘管整流主電路。
9	直流雙閉環調速組件（Ⅰ）	套	1	提供給定電路G（帶數顯）單元，提供轉速變換電路（FBS）單元，提供電流反饋與過流告警（FBC）單元，提供轉速調節器模塊（調節器I）單元，提供電流調節器模塊（調節器II）單元
10	直流無刷電機控制系統	套	1	提供直流無刷電機及控制系統1套
11	三相可調電阻器	套	1	提供三組，每組電阻900Ω×2/0.41A

友情提示：

1、貨品驗收：閣下收貨時請檢查電氣設備維修實訓臺的貨品外觀，核實電氣設備維修實訓臺的數量及配件，拒收處于受損狀態的電氣設備維修實訓臺；

2、質保：頂邦將為閣下提供電氣設備維修實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對電氣設備維修實訓臺的免費維修，超出條件承諾時提供對電氣設備維修實訓臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾姎庠O(shè)備維修實訓臺選型錯誤或電氣設備維修實訓臺購買數量錯誤，造成電氣設備維修實訓臺的退換貨要求，將不被接受；

4、貨期：電氣設備維修實訓臺的發貨期為參考值，如您需要了解電氣設備維修實訓臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電氣設備維修實訓臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電氣設備維修實訓臺的咨詢。
