主頁 > 產品介紹 > 工業機器人實訓設備 > 六軸工業機器人基礎教學工作站 2026-06-10

[規格型號]：	DB-JQR20
[產品名稱]：	六軸工業機器人基礎教學工作站
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

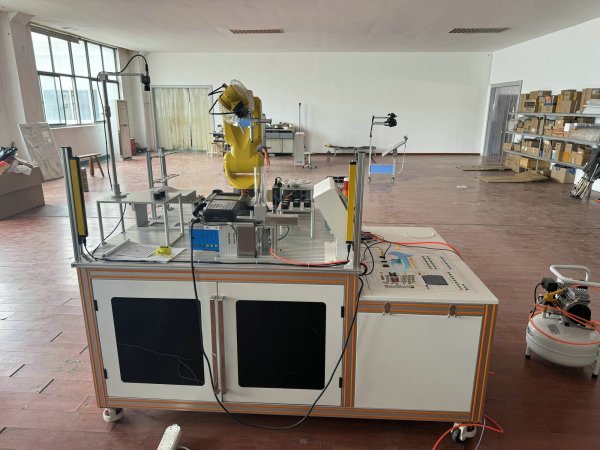

DB-JQR20 六軸工業機器人基礎教學工作站

項目功能概述
六軸工業機器人基礎教學工作站采用模塊化設計，選用國際主流的工業機器人，搭配了功能豐富的周邊教學實訓模塊：基礎編程類實訓模塊。同時實現并兼顧了工業機器人從常規知識入門教學到真實物品生產加工。培養學生在在機器人操作與編程、碼垛、搬運、激光雕刻、運動控制等方面的綜合運用能力。滿足工業機器人的全部知識點從入門到深入應用的階梯式教學。

設備功能概述
本實訓平臺機構設計緊湊，系統完全開放化，采用透明封裝設計，程序開源，使教學、實訓更加容易上手。實訓臺分為機器人教學應用區、電氣控制器接線區和電腦編程區，學生能夠根據電氣原理圖進行工業機器人系統集成技術的電氣接線，提升綜合應用能力。
系統采用模塊式設計，需要進行不同實驗切換時，只需在對應硬件模塊上進行機器人示教編程，即可進行相應的功能演示，實現一機多用，方便不同實驗靈活切換，適合進行工業機器人技能考核和職業技術培訓與認證。
設備供貨清單

序號	設備名稱	備注	單位	數量
1	六軸工業機器人基礎教學工作站	整套設備	套	1

設備技術參數
單套設備配置清單：

六軸工業機器人基礎教學工作站
序號	名稱	數量
1	基礎實訓平臺	1
2	機器人本體	1
3	夾具模塊	1
4	繪圖模塊	1
5	通用倉儲模塊	1
6	運輸模塊	1
7	電氣控制套件模塊	1
8	仿真軟件（網絡版）	1
9	靜音無油氣泵	1
10	編程工作臺	1
11	配套教材、實訓指導書、數字資源包	1

技術參數
1．主要技術參數
⚫ 輸入電源：交流單相220V/50Hz
⚫ 額定功率：約1.8kW
⚫ 安全保護：急停開關、漏電保護、短路保護、過載保護、欠壓保護
⚫ 整體尺寸：1800 mm ×1120 mm ×1550mm
2．主要配置情況
⚫ 工業機器人：ABB
⚫ PLC：西門子
⚫ 氣動系統：AirTAC、SMC
⚫ 電氣組件：施耐德、歐姆龍等國際主流品牌
3．實訓模塊簡介

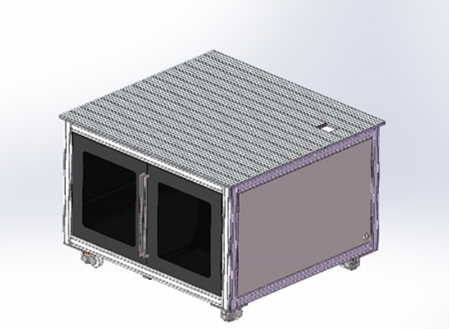

（1）標準實訓臺框架主體
實訓臺的承重框架采用高強度鋁型材構建，這種材料因其輕質和高穩定性而被廣泛使用。鋁型材的承重主體不僅保證了實訓臺的堅固性，也便于攜帶和移動，適應了多樣化的教學和實訓需求。實訓臺的側封板選用了耐用的工業冷軋鋼板，這種鋼板具有優良的抗腐蝕性和耐磨損性，能夠保護實訓臺內部組件免受損害。側封板的設計還考慮了美觀和實用性，提供了一個整潔的外觀，同時保護實訓臺內部結構不受外界環境影響。實訓臺的主體結構由堅固的鋁制型材構成，以確保足夠的承重能力，而側板則選用了耐用的工業冷軋鋼板，以提供額外的保護和穩定性。
實訓臺設計了標準化的接口，以適應機器人、教學設備和功能模塊的安裝需求。這些接口不僅符合行業標準，也為未來的功能擴展提供了便利。實訓臺在設計時預留了標準的氣源和電氣接口位置，這允許根據實際應用需求進行功能擴展。這種設計考慮了模塊化和靈活性，使得實訓臺能夠適應各種教學和工業應用場景。
實訓臺配備了可靠的電源系統，為工業機器人、教學設備和各類功能模塊提供持續穩定的電力。這一設計確保了所有設備的運行不受電力波動的影響，增強了實訓臺在各種應用場景下的穩定性和可靠性。電源系統的設計考慮了不同設備的電力需求，提供了足夠的電流和電壓，以支持機器人、示教器和功能模塊的高效運行。實訓臺的電源設計還包括了過載保護和短路保護功能，以防止因電力問題導致的設備損壞。此外，電源系統還配備了緊急斷電裝置，以確保在緊急情況下能夠迅速切斷電源，保障操作人員的安全。
此外，實訓臺的多功能模塊固定設計還包括了側封板上預留的標準氣源和電氣接口安裝位置，這些預留接口可以根據模塊的使用情況進行功能的擴展，進一步增強了實訓臺的實用性和靈活性。通過這些設計，實訓臺能夠牢固地安裝多種應用模塊，滿足工業機器人教學和實訓的多樣化需求。
實驗臺尺寸：1300×1200×900mm；
模塊固定板：多個；
快速電氣接口數量：4組；
快速氣路接口數量：4組；
主電源：?jiǎn)蜗?AC220V ；
控制電源：DC24V；
氣源輸出壓力：0.5Pa。

（2）機器人本體
實訓臺采用國際主流的工業機器人——ABB，通過掌握機器人的編程和應用，能夠?qū)W會兩類機器人系統的編程與調試，滿足就業崗位對職業能力的要求。
本單元由工業機器人IRB 1200-5/0.9 、機器人底座、機器人末端工具、機器人控制柜和示教盒、控制柜放置架等組成。六軸工業機器人能夠容易進行機械內部安裝，采用高剛性手臂和最尖端的伺服技術，即使高速動作也不會產生晃動。其核心參數如下所示：

負載：5 kg（額定）
** reach（工作半徑）**：900 mm（水平最大）
重復定位精度：±0.011 mm（ISO 9283）
路徑重復精度（TrueMove）：±0.03 mm
最大 TCP 速度：1.6 m/s
最大 TCP 加速度：35 m/s²
典型節拍（1kg/25×300×25mm）：~0.56 s
軸數：6 軸
重量：54 kg（不含線纜 / 工具）
2. 運動范圍（°）
軸 1：-170° ～ +170°
軸 2：-90° ～ +150°
軸 3：-155° ～ +140°
軸 4：-180° ～ +180°
軸 5：-130° ～ +130°
軸 6：-360° ～ +360°（無限旋轉）
3. 物理與安裝
底座尺寸：210 × 210 mm
本體高度：967 mm（垂直安裝）
安裝方式：
落地、壁掛、倒置、傾斜（任意角度）
走線：
內部集成：4 路氣路（5bar）+ 10 路 IO + 以太網
防護等級（標配）：IP40
防護（選配）：
IP67（本體 + 手腕）
ISO 3 級潔凈室
NSF H1 食品級潤滑
4. 電氣與環境
額定功率：0.38 kW
供電：200–600 V, 50/60 Hz（由控制器提供）
工作溫度：+5°C ～ +45°C
食品 / 潔凈版溫度：+5°C ～ +35°C
存儲溫度：-25°C ～ +70°C（≤24h）
振動 / 沖擊：4 m/s² / 5 g

機器人本體末端配有快換夾具

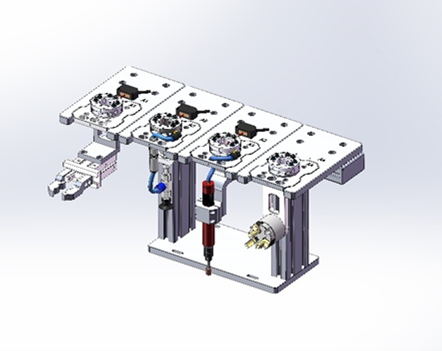

（3）夾具模塊

快速更換支架組件：包含一套支架，其尺寸為360×200×20毫米，而底座的規格為380×150×10毫米。該支架設計有3個快速更換工具位，與標準實訓臺的定位安裝相兼容。
快速更換盤組件：配備一套，整個裝置采用鋁合金材質作為主體，而緊鎖機制則使用合金鋼。該裝置的承重能力為3千克，最大允許力矩為20牛頓米，工作壓力范圍在0.3至1兆帕之間，整體重量為0.5千克。
單吸盤工具組件：配備一套，吸盤直徑為20毫米，具有10牛頓的吸附力。該工具套裝還包含一個真空發生器和一個電磁閥。
平行爪工具組件：配備一套，氣缸的行程為24毫米。
三爪工具組件：配備一套，該工具可以執行外撐或內夾操作，且無需外部電源。
繪圖工具組件：配備一套，用于繪圖筆的工具。

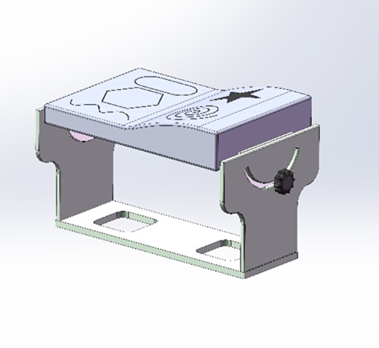

（4）繪圖模塊
平面繪圖組件的尺寸（長度乘以寬度）為400×300毫米，以確保能夠適配標準實訓臺并實現精準定位安裝。該模塊支持的圖樣數量含橢圓、六邊形波形、五角星及圓環等5種。

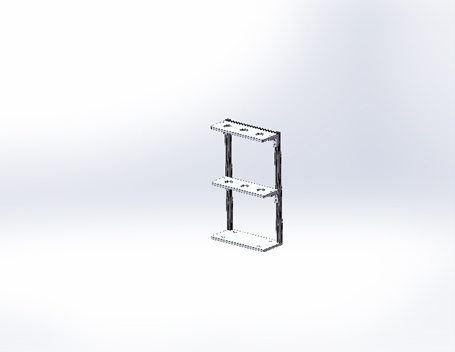

（5）通用倉儲模塊
該模塊由一個穩固的底板、一個立體倉庫單元等關鍵部件構成。學生可以依據提供的機械安裝圖紙，將倉儲模塊精確地安裝在工作平面上預先設定的位置。該模塊的外部尺寸為300×220×240毫米（允許有±5%的誤差范圍），而底座的尺寸則為300×220×10毫米（同樣允許±5%的誤差）。在布局上，模塊被設計為2行3列的陣列形式，這樣的設計旨在優化空間利用并提高存儲效率。
該模塊特別設計為兼容單一種類的工件，確保了操作的專一性和高效性。通過精心設計的模塊化結構，學生不僅能夠?qū)W習到機械安裝的基礎知識，還能夠掌握倉儲系統的布局和操作流程。這種設計不僅便于教學和學習，也為未來的自動化倉儲系統提供了一個實際的操作平臺。
整個系統的設計和制造都遵循了精確的工程標準，確保了在實際應用中的可靠性和持久性。通過這種模塊化的倉儲解決方案，學生能夠獲得寶貴的實踐經驗，為將來在自動化和物流領域的發展打下堅實的基礎。

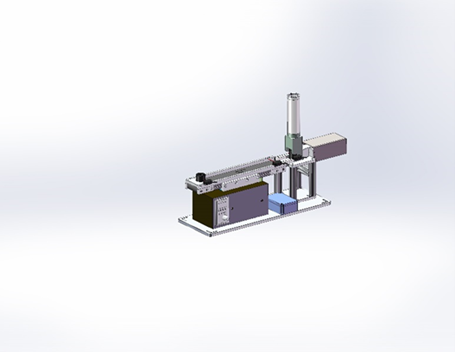

（6）運輸模塊
該模塊主要由傳送帶、速度控制器、穩固底座、傳送帶本身以及不銹鋼把手等部件構成。使用者能夠調節供料和輸送部分的相互位置，以確保物料能夠平穩地被輸送。該傳送帶裝置采用鋁合型材構建。其驅動系統基于單相交流電機進行調速，裝置內嵌入光電傳感器和阻擋機構，用于檢測和阻止工件的移動。通過調速電機的驅動，皮帶能夠輸送多種不同的組件，且傳送帶具備啟動、停止和速度調節的功能。其外型尺寸為446×200×196.4毫米（允許有±5%的誤差），底座尺寸為400×200×10毫米（同樣允許±5%的誤差）。傳送帶的長度為446毫米，有效工作寬度為80毫米，最高運行速度可達4米/分鐘，電源需求為交流220伏特。速度控制器的規格為單相交流220伏特，頻率為50/60赫茲。該設備適用于溫度在-10攝氏度至+50攝氏度，濕度低于90%的工作環境。

（7）電氣控制套件模塊
實訓臺采用開放式設計，讓學生的培養不僅僅局限于工業機器人及周邊自動化設備的編程和調試。實訓臺具有開放的電氣接口，能夠根據教學需要，由學生自主進行電氣原理圖設計并進行電氣系統接線、系統參數配置和整機調試，擴展學生在硬件設計、動手實踐及應用方面的能力。其中，接線面板區包括PLC控制區、機器人控制區、電源輸出區、編程接口區等，引腳和接口豐富，如下圖所示。一方面教師可以通過學生接線的正確與否，來判斷學生對于課堂知識的掌握程度；另一方面學生通過對面板的實際接線鞏固課堂知識，提升自己的動手和創新能力。
教學連線功能需根據每個模塊的配置進行連接，由于模塊的各有不同所以接線方式有類似也有不同的。在了解模塊特性并編寫對應訓練程序后根據需要對PLC、機器人和模塊三部分之間進行連接插線完成實驗任務。

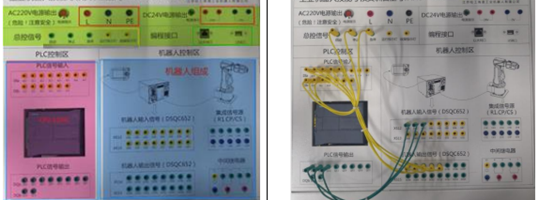

接線面板三大功能分區及實訓接線示例（部分接線）

“PLC控制信號區”，采用西門子S7-1214網絡型PLC，通過將PLC的IO外置，能夠培養學生對PLC電氣控制設計能力的培養。 “工業機器人控制信號”區，包括機器人輸入信號、機器人輸出信號和機器人本體信號，用于進行和PLC、外部實訓模塊進行信號交互，實現真正的開放式系統設計和應用。

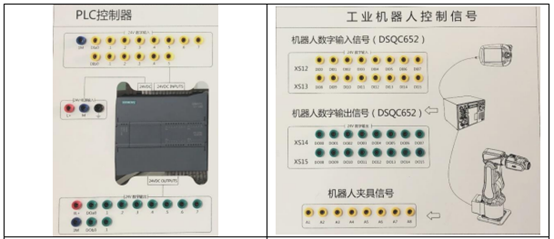

PLC控制信號區及機器人控制信號區

配套紅綠黑黃藍五色香蕉線（黃色和藍色香蕉線為信號線，其他顏色香蕉線為電源線），采用了全新設計的公頭形狀，增加了接觸面積能接插更大的電流，同時插頭鍍層經過特殊處理，防氧化，有效的延長了插頭的使用壽命，每種顏色線材分別有4mm、6mm的口徑和100mm~2000mm的長度，滿足不同使用需求。
系統采用S7-1214C 型號的PLC控制器，作為系統的總控制器，協調控制工業機器人及周邊設備的運行，并具有通用開放的編程軟件，學生可以自主進行PLC的程序設計。
系統采用 7寸高清工業觸摸屏，進行控制和人機交互，觸摸屏自帶以太網接口，可以方便地與S7-1200 PLC進行ProfiNet通訊。

（8）靜音無油氣泵
額定功率:550W
儲氣量:30L
壓力:0.7Mpa
轉速:1380r/min.
整機重量:21KG
外形尺寸:63*27.5*62.5cm

（9）編程工作臺
型材框架，木質桌面；桌面帶有穿線孔，方便過線，保持桌面整潔；搭配1張凳子。
（10）教學資源包
結合工業機器人人才培養的特點，參照行業標準、人才培養方案、職業能力標準、課程建設標準等，開發教學過程所需的配套資源。并共同整合到網絡資源平臺，便于教師更好的開展教學及學生更好的上課和課后學習。
匹配設備的教學視頻和實訓指導用書 1 套——《工業機器人系統操作與編程》。
通過《業機器人系統操作與編程》與實訓平臺緊密結合，培養安全意識和操作規范掌握工業機器人的基本操作方法；熟悉工業機器人系統基本構成；選取給定坐標系；熟練使用工業機器人基本指令對工業機器人進行編程；對系統進行基本維護；掌握工業機器人基本原理和系統構成；建立工業機器人坐標系；設定工業機器人相關參數；能夠?qū)I(yè)機器人、氣動、液壓等外圍設備進行控制；按照簡單工藝要求編寫工業機器人系統程序；對工業機器人進行標定和測試；對工業機器人常見故障進行識別和排除。
針對設備專業開發設計的，有效地指導實訓課程的開展，引導學生基于平臺上的各類模塊進行實訓。資源包涵蓋工業機器人考試題庫包括理論試題、實操習題、系統設計類題目，輔助教學實訓與技能考核，考核試題符合工業機器人職業技能考核與評價標準，對于考核合格的學生，能夠頒發工業機器人操作調整職業技能證書。
5.教學考核實訓項目
◆ 工業機器人的硬件連接
本實訓臺作為一個綜合的自動化系統，通過對學校開放設計資料，學生可以學習系統設計方法及構成，學會系統維護，故障排除方法、PLC與機器人系統連接，機器人的安全保護機制，急停輸入的應用示例，緊急停止后的恢復操作等。
◆ 工業機器人的基礎操作
工業機器人綜合實訓臺配備六軸機器人，通過示教器，學生可以手動操作機器人進行動作運動，如機器人步進運動、連續運動，或者機器人單軸運動或者多軸協同運動。
◆ 工業機器人的離線編程
各個機器人品牌具有不同示教器及對應的編程方法，使用最主流的工業機器人，學生可以通過實訓設備學習工業機器人的示教器認識、功能與操作方法，從而學習使用示教器進行機器人的現場編程與調試。
◆ 工業機器人示教編程
實訓臺采用模塊化設計，根據工業機器人知識點進行模塊搭配，能夠?qū)I(yè)機器人進行坐標系標定、程序示教編程、程序調試等關鍵的機器人應用技術。
◆ 工業機器人的典型應用
在實訓臺上，工業六軸機器人為主要的執行單元，以機器人為核心進行功能演示，進而更好地結合實際應用學習工業機器人。包括機器人的裝配應用、機器人的激光應用、應用機器人的多工序（搬運-輸送-裝配）應用等。
◆ 工業機器人的信號通訊
工業機器人本身包含一個控制器，該控制器能發出信號控制周邊設備，通過學習，可以了解IO控制及接線方法，IO功能定義，I/O監控與操作等。
◆ 工業機器人系統集成技術
基于工業機器人，采用可編程控制器、傳感器、視覺系統、網絡總線模塊等進行工業機器人系統集成，培養學生對綜合性系統的設計、集成和調試能力。
◆ 工業機器人綜合實訓臺系統維護
本實訓臺作為一個多功能技能實訓設備，可以使學生熟悉工業機器人基礎理論知識及基本操作、編程調試，了解工業機器人系統的常見故障，掌握機器人本體、控制器及示教器的故障處理及維護，能夠?qū)C(jī)器人外圍設備及輔助機構（如智能視覺相機、伺服定位控制系統、工業氣動快換接頭等）進行故障處理、維護及零部件的更換。
（11）配套教學資源（全室配一套）
★(一)在線教育課程開放平臺（配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）微課內容不少于：

學習項目	學習任務	參考課時
項目一、三相異步電動機啟動線路制作、調試與故障排除	任務一：識別低壓電器及異步電動機	2
	任務二：點動與自鎖正轉控制線路的實施	12
	任務三：聯鎖正反轉控制線路的實施與檢測	12
	任務四：Y-△降壓?jiǎn)?dòng)控制線路分析與接線	6
	任務五：三相異步電動機順序控制線路安裝與測試	6
項目二三相異步電動機行程控制線路的設計及實施	任務一：電動葫蘆控制線路設計及實施	6
項目二三相異步電動機行程控制線路的設計及實施	任務二：工作臺自動往返線路設計及實施	4
項目三三相異步電動機制動控制線路分析設計及實施	任務一：三相異步電動機反接制動控制線路安裝與測試	4
	任務二：三相異步電動機能耗制動控制線路安裝與測試	4
項目四卷簾門控制電路的安裝、調試及故障排除	任務一：卷簾門控制電路的安裝、調試及故障排除	10
	任務二：卷簾門PLC控制電路設計	4
	任務三：卷簾門PLC控制控制程序設計與調試	6
項目五傳送帶送料裝置控制線路的安裝、調試及故障排除	任務一：傳送帶送料裝置控制電路安裝、調試及故障排除	10
	任務二：用PLC技術實現傳送帶送料裝置控制	4
	任務三：編寫調試PLC程序及系統總調試	6

（二）仿真軟件
機器人虛擬拆裝及應用仿真軟件
機器人虛擬拆裝及應用采用3D技術與交互式動畫相結合的方式，仿真拆裝工業機器人機構結構，通過對機器人的3D模擬仿真拆裝訓練，可以將每個軸拆卸成獨立的零部件，也可以用獨立的零部件裝配成每個軸，讓學生掌握工業機器人的硬件組成、機器人結構分析、機器人電機安裝、諧波減速器安裝、同步帶安裝、日常保養等機器人維護技巧。
機器人虛擬拆裝及應用設有3大功能：工業機器人裝配、工業機器人拆卸和工業機器人應用。

工業機器人裝配
工業機器人裝配中有1-6每個軸的裝配動畫和模擬裝配，在裝配動畫中用戶可以直觀、任意角度地看到每個軸的裝配過程。模擬裝配中用戶可以選擇對應的零部件進行裝配，整個裝配過程都會有語音和文字提示。

工業機器人拆卸
工業機器人拆卸中有1-6每個軸的拆卸動畫和模擬拆卸，在拆卸動畫中用戶可以直觀、任意角度地看到每個軸的拆卸過程。模擬拆卸中用戶可以選擇對應的零部件進行拆卸，整個拆卸過程都會有語音和文字提示。

工業機器人應用
工業機器人應用中提供了機器人搬運、機器人寫字、機器人碼垛、機器人倉儲、機器人上下料、機器人裝配等常用工業機器人場景，用戶可以直觀、任意角度地看到工業機器人的運行示例。

友情提示：

1、貨品驗收：閣下收貨時請檢查六軸工業機器人基礎教學工作站的貨品外觀，核實六軸工業機器人基礎教學工作站的數量及配件，拒收處于受損狀態的六軸工業機器人基礎教學工作站；

2、質保：頂邦將為閣下提供六軸工業機器人基礎教學工作站產品說明書內的質保條件和質保期，在質保范圍內提供對六軸工業機器人基礎教學工作站的免費維修，超出條件承諾時提供對六軸工業機器人基礎教學工作站的有償維修；

3、退換貨：閣下單方面原因?qū)е碌牧S工業機器人基礎教學工作站選型錯誤或六軸工業機器人基礎教學工作站購買數量錯誤，造成六軸工業機器人基礎教學工作站的退換貨要求，將不被接受；

4、貨期：六軸工業機器人基礎教學工作站的發貨期為參考值，如您需要了解六軸工業機器人基礎教學工作站的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對六軸工業機器人基礎教學工作站有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關六軸工業機器人基礎教學工作站的咨詢。
