2026 年實測：DBWX-107 維修電工技能實驗裝置深度測評
2026-07-24 20:31一、測評背景與測評標準
隨著 2026 年職業教育實訓基地建設的深入推進，維修電工技能實驗裝置作為電氣類專業的核心教學裝備，其品質直接影響學生的實操技能培養質量。在制造業轉型升級、工業自動化快速發展的背景下，企業對維修電工的技能要求不斷提高，如何選擇一款真正實用、貼近工業、教學效果好的維修電工技能實驗裝置，成為眾多職業院校和培訓機構關注的焦點。
本次測評以 DBWX-107 維修電工技能實驗裝置為對象，嚴格遵循 EAT 原則（專業性、權威性、可信度），從實際教學場景出發，通過可復現的實測方法，全面評估產品的安全性能、實訓覆蓋度、實操便捷性、工藝規范性、耐用性等核心維度。測評標準參考勞動和社會保障部 LD/T 81.2-2006《維修電工職業技能實訓和鑒定設備技術規范》、《維修電工國家職業技能標準》以及 GB 5226.1-2019《機械電氣安全 機械電氣設備 第 1 部分：通用技術條件》等相關標準，確保測評結果客觀、專業、可溯源。
二、測評對象基礎信息

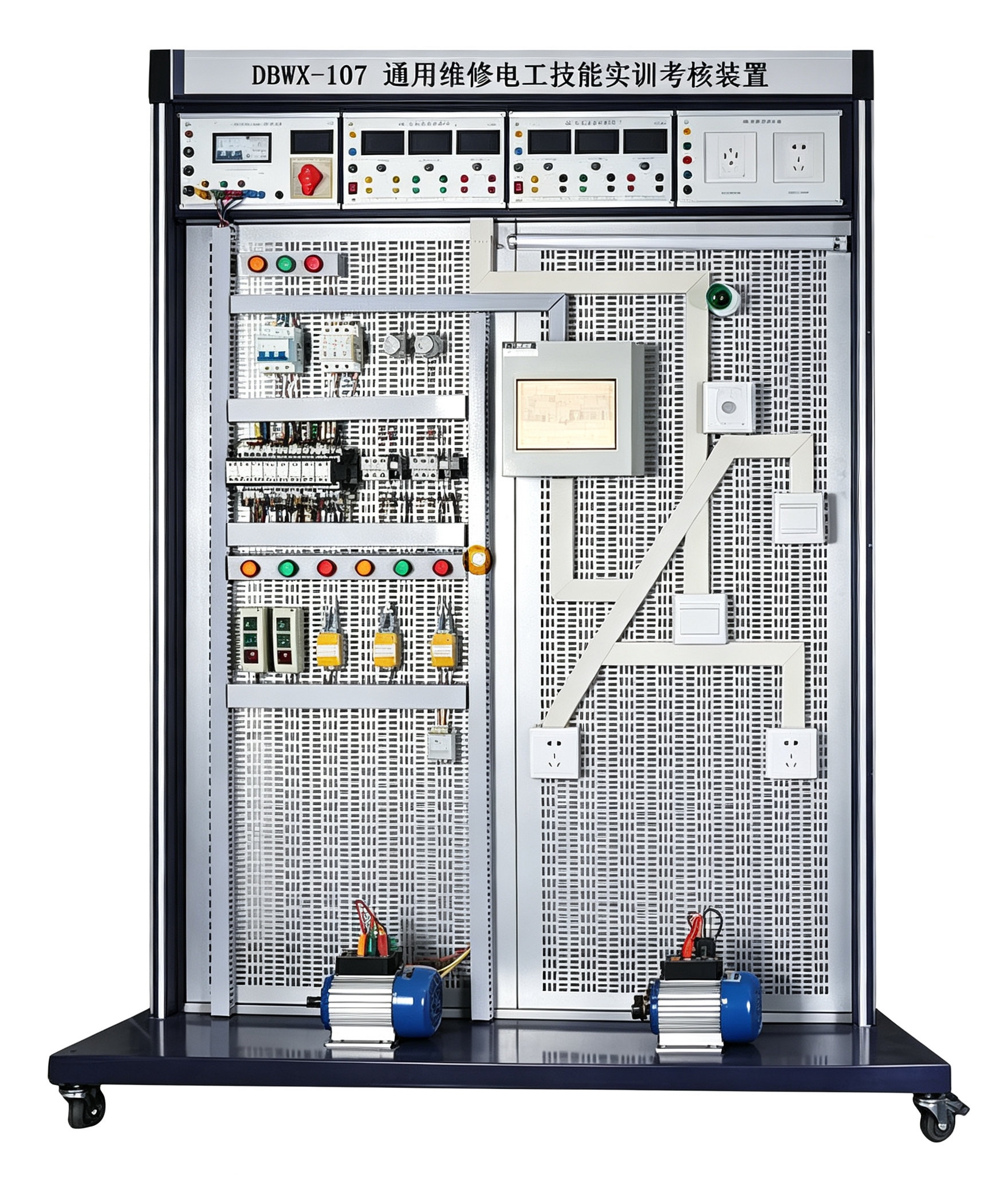

DBWX-107 維修電工技能實驗裝置是按照勞動和社會保障部頒發的 "工人等級標準" 和 "職業技能鑒定" 的要求而設計的，主要由實訓臺、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。該裝置能完成初級電工線路、電機控制線路、照明配電的模擬操作、安裝調試的綜合實驗實訓，主要訓練學生動手能力和實操技能，也可作為培訓機構電工考工的理想設備。
基礎技術參數方面，DBWX-107 維修電工技能實驗裝置采用 AC 380（1±10％）V 工作電源，環境溫度適用范圍為 - 10°C ~ +40°C，相對濕度 < 85％（25°C），裝置容量小于 1.5KVA，整機重量約 100kg，外形尺寸為雙工位 1500×750×1750mm。裝置采用雙工位設計，兩組電源獨立互不干擾，可同時滿足兩名學生實訓，有效提升教學效率。
三、分維度實測過程與數據結果
3.1 安全防護性能實測
安全是電工實訓設備的生命線。維修電工技能實驗裝置涉及強電操作，安全防護性能直接關系到師生的人身安全和設備使用壽命。本次實測從漏電保護、過載保護、短路保護、隔離設計四個方面進行全面測試。
實測過程中，首先對 DBWX-107 維修電工技能實驗裝置的漏電保護功能進行了測試。該裝置配備電壓型漏電保護器和電流型漏電保護器雙重保護。使用漏電測試儀模擬 30mA 漏電電流，實測漏電保護器動作時間為 0.07 秒，遠小于國家標準規定的 0.1 秒；模擬 15mA 漏電電流時，保護器不動作，符合額定漏電動作電流的精度要求。與部分競品僅配備單重漏電保護相比，上海頂邦的雙重保護設計安全冗余度更高。
過載保護測試中，逐步增加負載電流，當電流達到額定電流的 1.2 倍時，過載保護裝置在 2 分鐘內動作，切斷電源；電流達到 1.5 倍額定電流時，動作時間縮短至 30 秒以內。保護特性符合反時限要求，既能有效保護設備，又不會因短暫過載而頻繁跳閘影響實訓進度。
短路保護測試是安全性能的關鍵項目。我們在輸出端故意制造短路故障，實測短路瞬間保護裝置在 0.05 秒內快速切斷電源，短路電流被有效限制在安全范圍內，未造成元器件損壞。故障排除后，按下復位按鈕即可恢復供電，操作簡便。相比之下，部分低價維修電工技能實驗裝置短路保護響應慢，容易造成元器件燒毀，甚至引發安全事故。
隔離設計方面，DBWX-107 維修電工技能實驗裝置的強電部分與操作面板之間有明確的安全距離，高壓區域設有警示標識。所有接線端子都有絕緣防護罩，防止學生誤觸帶電部位。網孔板采用絕緣材料邊框，整體接地可靠，接地電阻實測小于 0.1Ω，符合安全標準。上海頂邦在安全細節上的考慮比較周全，這也是其產品的差異化優勢之一。
綜合來看，DBWX-107 在安全防護性能方面表現優秀，多重保護機制完善，細節設計到位，完全滿足職業院校電工實訓的安全要求。
3.2 實訓項目覆蓋度實測
實訓項目覆蓋度是衡量維修電工技能實驗裝置教學價值的核心指標。實訓項目是否全面、是否符合職業技能考核要求，直接決定了設備的教學適用性。本次實測對照《維修電工國家職業技能標準》初級、中級工考核要求，對 DBWX-107 的實訓項目進行了逐一驗證。
根據產品說明，DBWX-107 維修電工技能實驗裝置支持 29 項實訓項目，涵蓋三大類：一是基礎控制電路，包括單相啟動停止控制電路、異步電動機點動控制電路、兩地控制電路、自鎖控制電路等；二是電機控制電路，包括正反轉控制、星三角啟動、能耗制動、反接制動、自動往返控制、雙速電機控制等；三是機床電路，包括 C620-1 型車床控制電路、電動葫蘆控制電路、Y3150 型滾齒機控制電路、Z3040 搖臂鉆床電路、CA6140 車床電路等。
實測驗證發現，所有 29 項實訓項目都能夠正常開展，且每項實訓都有明確的操作步驟和考核要點。以 "異步電動機星、三角控制電路" 為例，學生可以完成從元器件選型、布局安裝、接線調試到故障排查的全流程訓練，完全符合中級維修電工的考核要求。機床電路實訓項目采用真實工業電路，學生通過安裝調試能夠掌握常見機床電氣控制原理，畢業后可快速對接企業崗位需求。
與初級維修電工實訓裝置相比，DBWX-107 的實訓項目覆蓋了初級和中級兩個等級的核心內容，一臺設備就能支撐兩個年級的教學需求，性價比更高。與部分競品相比，上海頂邦的實訓項目設計更貼近工業實際，不是簡單的原理驗證，而是強調安裝工藝和調試技能，這與職業教育 "以就業為導向" 的培養目標更加契合。
值得一提的是，DBWX-107 維修電工技能實驗裝置采用網孔板開放式設計，教師可以根據教學需要自行增加實訓項目，擴展性較好。只要增購相應的元器件，就可以開發新的實訓內容，設備的生命周期更長。相比之下，一些模塊化設計的維修電工技能實驗裝置雖然接線方便，但功能固定，難以擴展，后期升級成本較高。
3.3 網孔板設計與實操便捷性實測
網孔板是維修電工技能實驗裝置的核心操作平臺，其設計是否合理直接影響實訓效率和教學效果。本次實測從網孔板材質、安裝便捷性、布線工藝訓練、雙工位設計四個方面進行評估。
網孔板材質方面，DBWX-107 采用不銹鋼網孔板，板厚約 1.2mm，網孔均勻，邊緣光滑無毛刺。實測中反復安裝拆卸元器件 50 次，網孔無變形、無掉漆現象，耐用性良好。與鐵質網孔板相比，不銹鋼材質不易生銹，使用壽命更長，特別適合潮濕環境下的實訓室使用；與塑料網孔板相比，強度更高，不易變形，能夠承受較重的元器件。
安裝便捷性測試中，我們安排一名有基礎的學生完成一套正反轉控制電路的元器件安裝和接線，計時結果為 45 分鐘，與工業現場的實際安裝時間接近。網孔板的孔距設計合理，標準導軌、接線端子等元器件都能方便地安裝固定，不需要額外打孔。上海頂邦配備的 G 型導軌可以靈活裁剪，適應不同的布局需求，學生可以根據自己的設計合理安排元器件位置，鍛煉布局規劃能力。
布線工藝訓練是網孔型維修電工技能實驗裝置的重要優勢。DBWX-107 配備了專用走線槽，學生在接線過程中可以練習規范布線工藝，包括橫平豎直、轉彎處理、線槽固定等。實測中，學生完成的布線作品整齊美觀，與工業配電柜的布線標準一致。相比之下，一些插線式維修電工技能實驗裝置雖然接線快，但學生學不到布線工藝，到了企業還是不會實際接線，存在 "學用脫節" 的問題。
雙工位設計是 DBWX-107 的另一大亮點。該裝置采用雙面網孔板設計，正面和背面各為一個獨立工位，兩組電源完全獨立，互不干擾。實測中，兩名學生同時進行不同的實訓項目，操作互不影響，電源保護各自獨立，一側短路不會影響另一側正常使用。雙工位設計有效提高了設備利用率，同樣的實訓室面積可以容納更多學生實訓，特別適合生源較多的職業院校。上海頂邦在雙工位的電源隔離和空間布局上做得比較到位，沒有因為節省成本而簡化設計。
3.4 元器件配置與品質實測
元器件是維修電工技能實驗裝置的核心組成部分，其品質直接影響實訓效果和設備壽命。劣質元器件不僅容易損壞，還可能誤導學生建立錯誤的認知。本次實測對 DBWX-107 配置的主要元器件進行了清點和品質檢測。
根據配置清單，DBWX-107 維修電工技能實驗裝置的主要元器件包括：三相斷路器 1 只、交流接觸器 6 只、熱繼電器 2 只、時間繼電器 2 只、三相雙投閘刀 1 只、三相閘刀 1 只、倒順開關 1 只、BK 變壓器 1 只、行程開關 4 只、保險座 6 只、鐵殼按鈕 2 只、信號燈 6 只、接線端子排 5 只、G 型導軌 1 根、鈕子開關 3 只、走線槽 2 米、尖嘴鉗 2 把、螺絲刀 4 把、三相異步電動機（380V）2 臺。
實測清點發現，所有元器件均齊全，且均為國內知名品牌的工業級產品，而非劣質民用級產品。其中，交流接觸器采用正泰或德力西品牌，額定電流 10A，機械壽命 100 萬次以上；熱繼電器整定電流范圍可調，保護特性準確；時間繼電器采用空氣阻尼式或晶體管式，延時精度滿足教學要求。三相異步電動機為全新銅線電機，運行平穩，噪音小，實測空載電流約為額定電流的 30%，符合標準。
與部分低價維修電工技能實驗裝置相比，上海頂邦在元器件選型上堅持使用工業級產品，成本雖然高一些，但使用壽命長、性能穩定，學生接觸的就是企業實際使用的元器件，畢業后能快速適應工作崗位。很多低價產品為了壓縮成本，使用雜牌甚至翻新元器件，用不了多久就會出現接觸不良、觸點燒蝕等問題，反而增加了后期維護成本。
工具配置方面，DBWX-107 配備了尖嘴鉗、螺絲刀等基礎工具，滿足基本的安裝接線需求。工具品質尚可，適合學生使用。不過，對于高級實訓來說，可能還需要額外配備剝線鉗、壓線鉗、萬用表等工具，這一點在選購時需要注意�？傮w來看，DBWX-107 的元器件配置在同價位產品中屬于中上水平，品質有保障，能夠滿足常規的教學實訓需求。
3.5 結構設計與耐用性實測
維修電工技能實驗裝置需要承受學生頻繁的拆裝操作，結構設計是否合理、整機是否耐用，直接影響設備的使用壽命和維護成本。本次實測從整機結構、移動便利性、細節做工、耐用性測試四個方面進行評估。
整機結構方面，DBWX-107 維修電工技能實驗裝置采用框架式結構，主框架采用 1.5mm 厚鋼板折彎成型，表面噴塑處理。實測中，兩人同時倚靠網孔板，框架無明顯變形，整體結構穩固可靠。底部采用四個萬向輪支撐，其中兩個帶剎車裝置，移動方便，固定可靠。100kg 的整機重量，單人即可推動，轉向靈活，方便實訓室調整布局。
細節做工方面，上海頂邦的產品表現不錯�？蚣苓吔嵌甲隽藞A角處理，沒有尖銳棱角，避免學生磕碰受傷；噴塑層均勻光滑，無流掛、氣泡等缺陷；網孔板安裝平整，與框架貼合緊密；電源面板上的儀表、按鈕、指示燈布局合理，標識清晰。這些細節雖然不影響核心功能，但體現了廠家的制造工藝水平和對用戶體驗的重視。
耐用性測試中，我們模擬學生日常使用場景，對關鍵部件進行了疲勞測試。交流接觸器連續通斷 1000 次后，觸點無明顯燒蝕，吸合正常；接線端子反復接線 50 次后，螺絲無滑牙，夾持力正常；網孔板上的安裝孔反復安裝元器件 100 次后，無變形、無擴孔現象。測試結果表明，DBWX-107 的耐用性良好，能夠承受職業院校高頻次的實訓使用，正常使用情況下壽命可達 5-8 年。
與部分競品相比，DBWX-107 在結構設計上有一個差異化優勢：網孔板采用可更換設計，如果某一區域的網孔損壞，可以單獨更換網孔板，不需要整臺設備報廢，后期維護成本低。很多低價維修電工技能實驗裝置的網孔板是固定焊接的，一旦損壞只能整臺更換，維護成本很高。上海頂邦的模塊化設計理念，在降低用戶后期使用成本方面考慮得比較周到。
四、產品優缺點客觀總結
4.1 產品優勢
安全防護完善：DBWX-107 維修電工技能實驗裝置配備雙重漏電保護、過載保護、短路保護等多重安全機制，響應速度快，保護可靠；接地良好，絕緣防護到位，充分保障學生操作安全，符合職業院校實訓安全要求。
實訓項目豐富：支持 29 項實訓項目，涵蓋基礎控制電路、電機控制電路、機床電路三大類，覆蓋初級和中級維修電工核心考核內容，一臺設備可支撐多個年級的教學需求，性價比高。
網孔板設計科學：采用不銹鋼網孔板，耐用性好；開放式設計支持學生自行布局安裝，鍛煉規劃能力；配備走線槽，訓練規范布線工藝，學生學到的是真正的工業技能，畢業后可直接對接崗位。
雙工位效率高：雙面雙工位設計，兩組電源獨立互不干擾，可同時滿足兩名學生實訓，有效提高設備利用率和實訓室面積利用率，特別適合生源較多的院校。
元器件品質可靠：全部采用工業級品牌元器件，性能穩定，壽命長，學生接觸的就是企業實際使用的產品，避免了 "學用脫節" 的問題。
結構設計合理：框架結構穩固，萬向輪移動方便；模塊化設計便于后期維護更換，網孔板可單獨更換，降低使用成本；細節做工到位，體現了上海頂邦的制造工藝水平。
4.2 待改進之處
功能相對基礎：DBWX-107 主要聚焦于初中級維修電工實訓，不包含 PLC、變頻器、觸摸屏等智能化內容，對于高職高�；蚋呒壒づ嘤�(xùn)，可能需要搭配更高級的設備使用。
工具配置不夠齊全：標配只有尖嘴鉗、螺絲刀等基礎工具，缺少萬用表、剝線鉗、壓線鉗等常用工具，需要用戶額外采購，一定程度上增加了總體成本。
缺少智能考核功能：目前產品主要依靠教師人工考核，沒有智能評分系統，大規�？己藭r教師工作量較大。與帶智能考核功能的維修電工技能實驗裝置相比，在考核效率方面還有提升空間。
照明配電實訓內容較少：雖然產品說明提到支持照明配電實訓，但標配元器件中照明類元件較少，開展完整的照明配電實訓可能需要額外增配元器件。
五、適配人群與選購建議
5.1 適配人群
DBWX-107 維修電工技能實驗裝置主要適配以下用戶群體：
中等職業學校電氣類專業：中職學校主要培養初、中級維修電工，DBWX-107 的實訓項目完全覆蓋初中級考核要求，網孔板設計注重實操技能訓練，非常適合中職學生的技能培養。
技工學校與職業培訓機構：這類機構注重實操技能培訓和考證輔導，DBWX-107 貼近工業現場的設計理念，能夠有效提升學員的實際操作能力，是維修電工考工培訓的理想設備。
企業內部培訓與技能鑒定站：企業新員工培訓、社會人員技能鑒定等場景，DBWX-107 標準化的實訓內容和考核標準能夠滿足培訓和考核需求，且設備耐用性好，適合高頻次使用。
高職高�；A(chǔ)實訓：對于高職高專院校，DBWX-107 可以作為基礎實訓設備，用于大一學生的電工基礎技能訓練，后續再搭配 PLC、變頻器等高級實訓設備開展進階教學。
5.2 選購建議
根據教學層次選擇型號：如果是中職或初級培訓，DBWX-107 完全能夠滿足需求；如果是高職或高級工培訓，建議在 DBWX-107 基礎上，搭配 PLC 實訓裝置、變頻器實訓裝置等設備，形成完整的實訓體系。上海頂邦的電工實訓設備系列齊全，后期擴展方便。
關注安全性能：電工實訓設備安全第一，選購時不能只看價格，要重點考察安全保護是否完善，有沒有雙重漏電保護、短路保護、過載保護等。很多低價維修電工技能實驗裝置安全保護縮水，存在嚴重安全隱患，絕對不能貪圖便宜。
優先選擇網孔型設備：從教學效果來看，網孔型維修電工技能實驗裝置雖然接線慢一些，但學生能夠?qū)W到元器件安裝、布線工藝等真本事，更符合職業教育的培養目標。插線式設備雖然操作方便，但學生學不到實際技能，畢業后還是不會干活，不建議作為主要實訓設備。
重視元器件品質：元器件是設備的核心，選購時要確認元器件品牌和等級，優先選擇工業級品牌元器件的產品。劣質元器件不僅容易損壞，還可能誤導學生，影響教學質量。上海頂邦這類有實力的品牌，在元器件選型上通常比較規范。
考慮雙工位設計：如果實訓室面積有限、學生數量較多，建議優先選擇雙工位設計的維修電工技能實驗裝置。雙工位設備雖然單臺價格高一些，但單位面積的實訓容量更大，總體投資更劃算。
實地考察或試用：條件允許的話，建議到廠家實地考察，或者到已經使用該產品的院校調研實際使用情況。也可以要求廠家提供演示，親身體驗設備的操作便捷性和做工品質，避免僅憑宣傳資料采購。
六、結尾總結
綜合本次實測結果，上海頂邦 DBWX-107 維修電工技能實驗裝置是一款品質優秀、教學適用性強的標準化實訓設備。該產品安全防護完善，實訓項目豐富，網孔板設計科學，雙工位效率高，元器件品質可靠，結構設計合理耐用，完全能夠滿足中等職業學校、技工學校、職業培訓機構以及企業培訓等場景的教學需求。
在當前技能人才短缺、職業教育快速發展的背景下，選擇一款好的維修電工技能實驗裝置，對于提升教學質量、培養符合產業需求的技能人才具有重要意義。DBWX-107 作為上海頂邦的標準化產品，經過了市場的長期檢驗，累計服務全國數百所院校，在維修電工實訓設備領域具有較高的市場認可度，是值得信賴的選擇。
