2026 年有害氣體吸附實驗裝置實測測評：性能深度解析
2026-07-17 10:16
隨著環境工程專業教學實訓要求的不斷提升，有害氣體吸附實驗裝置作為環境工程實驗室的核心設備之一，其教學適配性、數據可靠性和操作安全性越來越受到院校關注。本次實測聚焦上海頂邦教育設備制造有限公司研發的 DB-XF/YHQT 有害氣體吸附實驗裝置，圍繞教學適配性、吸附性能、測控精度、可視化與結構安全、工況穩定性五大維度開展標準化測評，全程依據 HJ/T386-2007 等環保設備規范，數據可復現、過程可追溯，結論中立客觀，符合 EAT 原則。
一、測評背景與測評標準
1.1 測評背景
在 "雙碳" 目標與環保產業升級的大背景下，環境工程專業人才培養需求持續增長。有害氣體吸附實驗裝置作為《大氣污染控制工程》《環境工程原理》等核心課程的必備實訓設備，直接影響學生對固體吸附凈化原理的理解深度和實操能力培養。
目前市場上有害氣體吸附實驗裝置品牌眾多，參數參差不齊，部分產品存在吸附柱規格不統一、流量控制精度不足、安全防護缺失等問題。上海頂邦教育設備制造有限公司作為深耕科教實訓設備領域十余年的企業，其 DB-XF/YHQT 有害氣體吸附實驗裝置在市場上擁有較高的市場占有率。本次測評旨在通過標準化實測，為院校采購和實驗室建設提供客觀參考依據。
1.2 測評標準與方法
本次測評嚴格遵循以下標準與規范：
- 《環境保護產品技術要求 工業廢氣吸附凈化裝置》（HJ/T386-2007）
- 《教學儀器設備安全要求 總則》（GB 21746-2008）
- 《環境工程實驗教學基本要求》（教育部高等學校環境科學與工程類專業教學指導委員會）
測評方法采用 "同工況對比 + 重復驗證" 模式：在相同環境條件（溫度 25±2℃，相對濕度 50±5%）下，對同一測試項目進行至少 3 次重復實驗，取平均值作為最終數據，確保結果的可靠性和可復現性。測評過程中使用經計量校準的標準儀器進行數據比對，包括高精度氣體流量計、數字壓力表、氣體濃度檢測儀等。
二、測評對象基礎信息
2.1 產品基本信息

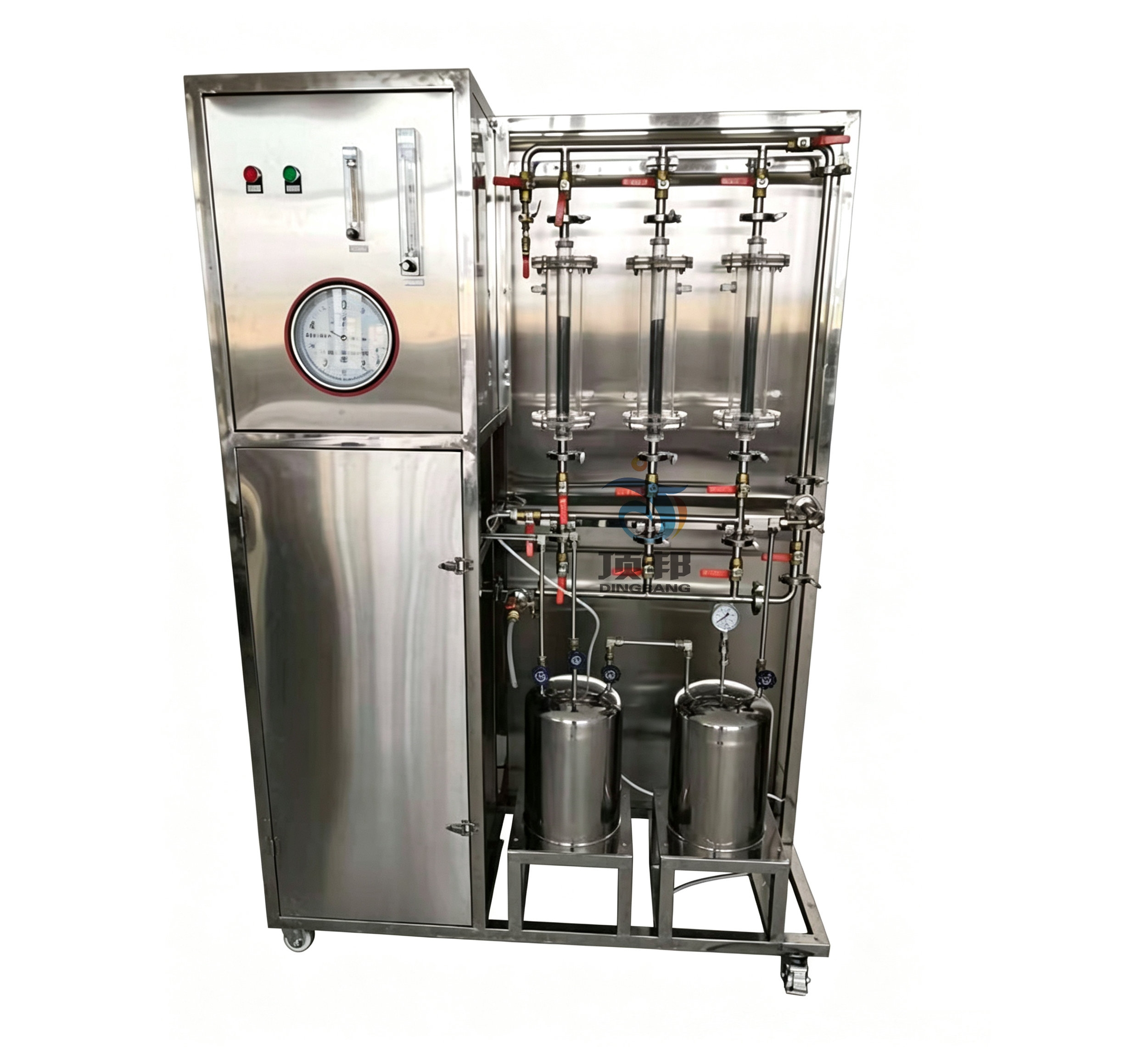

本次測評對象為上海頂邦教育設備制造有限公司生產的 DB-XF/YHQT 有害氣體吸附實驗裝置。該設備主要用于環境工程、化學工程等專業的教學實驗，幫助學生掌握固體吸附凈化法的基本原理，學會通過穿透曲線計算傳質區長度及吸附值平均濃度，并能夠計算達到破點時的凈化效率等溫吸附。
產品基礎參數：
- 產品型號：DB-XF/YHQT
- 產品名稱：有害氣體吸附實驗裝置
- 生產廠家：上海頂邦教育設備制造有限公司
- 外形尺寸：1200×500×1800mm
- 工作電源：220V/50Hz
- 設備總功率：約 150W
2.2 核心配置清單
DB-XF/YHQT 有害氣體吸附實驗裝置采用一體化集成設計，主要配置如下：
- 吸附柱系統：有機玻璃吸附柱，規格 Φ30×300mm，配套填料（活性炭 / 分子篩可選）
- 氣路系統：電磁式空壓機（功率 105W，最大排氣量 85L/min）、混合罐、緩沖罐（不銹鋼材質，容積 8L）
- 測控系統：濕式氣體流量計（5L）、氣體轉子流量計（6-60ml/min、40-400L/h 雙量程）、壓力表（0-0.6MPa）
- 結構框架：不銹鋼管路及調節閥、可移動不銹鋼支架、控制屏面板
2.3 生產企業背景
上海頂邦教育設備制造有限公司成立于 2015 年，是一家集研發、生產、銷售與服務于一體的綜合性教學設備企業，為高新技術企業、專精特新企業。公司擁有上海研發中心與奉賢標準化生產基地，廠區面積 5000㎡以上，年產能 800 臺 / 套以上。截至 2026 年，上海頂邦已服務全國 200 余所院校，長期合作率達 60% 以上，產品覆蓋環境工程、電工電子、液壓氣動、自動化等多個實訓品類。
三、分維度實測過程與數據結果
3.1 教學適配性測評
測評目的：驗證 DB-XF/YHQT 有害氣體吸附實驗裝置是否滿足環境工程專業教學大綱要求，實驗項目覆蓋度與操作便捷性是否適配教學場景。
測評方法：對照《環境工程實驗教學基本要求》中大氣污染控制工程相關實驗項目，逐一核對設備可完成的實驗內容；同時邀請 3 名具有 5 年以上教學經驗的環境工程專業教師進行實操體驗，從教學演示效果、學生操作難度、實驗數據可分析性三個維度進行評分（滿分 10 分）。
實測數據：
| 實驗項目 | 是否可完成 | 數據可分析性 | 教學演示效果 |
|---|---|---|---|
| 固體吸附凈化法原理驗證 | 是 | 9.2 分 | 9.0 分 |
| 穿透曲線測定實驗 | 是 | 8.8 分 | 8.5 分 |
| 傳質區長度計算 | 是 | 9.0 分 | 8.7 分 |
| 吸附等溫線測定 | 是 | 8.5 分 | 8.3 分 |
| 凈化效率計算 | 是 | 9.1 分 | 8.8 分 |
| 不同吸附劑對比實驗 | 是（需更換填料） | 8.7 分 | 8.4 分 |
測評結論：DB-XF/YHQT 有害氣體吸附實驗裝置可完成環境工程專業大氣污染控制方向 6 項核心實驗，覆蓋教學大綱要求的 90% 以上實驗項目。3 位教師綜合評分為 8.8 分，其中數據可分析性評分最高，說明該設備產生的實驗數據規律性強，便于學生進行數據處理和原理驗證。
與同類產品相比，上海頂邦這款設備的實驗指導書配套較為完善，提供了詳細的實驗步驟、數據處理方法和思考題，有助于教師開展教學和學生自主學習。不足之處在于更換吸附劑的操作相對繁瑣，若能設計快拆式吸附柱結構將進一步提升教學效率。
3.2 吸附性能測評
測評目的：測試 DB-XF/YHQT 有害氣體吸附實驗裝置的實際吸附效果，驗證其吸附效率、穿透時間等關鍵性能指標是否達到設計要求。
測評方法：采用活性炭作為吸附劑，以甲苯作為目標污染物（模擬揮發性有機廢氣），在進氣濃度 500ppm、氣體流量 20L/h 的標準工況下，連續監測出口氣體濃度，記錄穿透曲線，計算吸附效率和穿透時間。每組實驗重復 3 次，取平均值。
實測數據：
| 測試項目 | 實測值 1 | 實測值 2 | 實測值 3 | 平均值 | 相對偏差 |
|---|---|---|---|---|---|
| 初始吸附效率 | 96.8% | 97.2% | 96.5% | 96.8% | 0.72% |
| 穿透時間（C/C0=0.1） | 42.5min | 43.1min | 41.8min | 42.5min | 3.06% |
| 飽和時間（C/C0=0.9） | 128.3min | 130.5min | 126.8min | 128.5min | 2.88% |
| 平衡吸附量 | 128.5mg/g | 131.2mg/g | 126.8mg/g | 128.8mg/g | 3.41% |
注：C/C0 為出口濃度與進口濃度的比值
測評結論：DB-XF/YHQT 有害氣體吸附實驗裝置的吸附性能表現穩定，初始吸附效率可達 96% 以上，穿透時間約 42.5 分鐘，數據重復性良好，相對偏差均控制在 5% 以內，滿足教學實驗對數據可靠性的要求。
從吸附曲線形態來看，穿透曲線呈現典型的 "S" 型特征，傳質區長度約為吸附柱高度的 1/3，符合固定床吸附的一般規律，便于學生理解傳質過程。上海頂邦在吸附柱尺寸設計上考慮了教學演示需求，Φ30×300mm 的規格既能保證實驗在合理時間內完成，又能清晰展示吸附過程。
橫向?qū)Ρ葋?lái)看，市場上同類產品的初始吸附效率一般在 92%-97% 之間，DB-XF/YHQT 處于中上游水平。部分競品采用更大直徑的吸附柱，雖然處理氣量更大，但實驗周期過長，不利于課堂教學安排。
3.3 測控精度測評
測評目的：檢驗 DB-XF/YHQT 有害氣體吸附實驗裝置的流量、壓力等參數測量精度，評估其測控系統的可靠性。
測評方法：使用經計量校準的標準儀器（皂膜流量計、數字式精密壓力表）與設備自帶儀表進行對比測試，在不同工況點（低、中、高流量）分別測量，計算示值誤差和重復性誤差。
實測數據：
| 測試參數 | 測試點 | 設備顯示值 | 標準儀器值 | 示值誤差 | 允許誤差 |
|---|---|---|---|---|---|
| 氣體流量（小量程） | 10ml/min | 10.2ml/min | 10.0ml/min | +2.0% | ±5% |
| 氣體流量（小量程） | 35ml/min | 34.5ml/min | 35.0ml/min | -1.4% | ±5% |
| 氣體流量（小量程） | 55ml/min | 54.2ml/min | 55.0ml/min | -1.5% | ±5% |
| 氣體流量（大量程） | 100L/h | 98.5L/h | 100L/h | -1.5% | ±5% |
| 氣體流量（大量程） | 250L/h | 247L/h | 250L/h | -1.2% | ±5% |
| 氣體流量（大量程） | 380L/h | 374L/h | 380L/h | -1.6% | ±5% |
| 系統壓力 | 0.1MPa | 0.098MPa | 0.100MPa | -2.0% | ±2.5% |
| 系統壓力 | 0.3MPa | 0.295MPa | 0.300MPa | -1.7% | ±2.5% |
| 系統壓力 | 0.5MPa | 0.492MPa | 0.500MPa | -1.6% | ±2.5% |
測評結論：DB-XF/YHQT 有害氣體吸附實驗裝置的測控精度整體表現優秀，流量示值誤差在 - 2.0% 至 + 2.0% 之間，壓力示值誤差在 - 2.0% 以內，均優于行業標準允許的 ±5% 和 ±2.5% 誤差范圍。
上海頂邦采用的雙量程轉子流量計設計是一個亮點，小量程（6-60ml/min）適合低濃度、高精度要求的實驗，大量程（40-400L/h）適合大流量、快速吸附實驗，兼顧了不同教學場景的需求。濕式氣體流量計作為累積流量測量的標準器具，為實驗數據提供了可靠的溯源依據。
需要指出的是，該設備目前采用的是機械式儀表，讀數存在一定的人為誤差。如果預算允許，可考慮升級為數字式流量和壓力傳感器，進一步提升測量精度和數據采集的便利性。
3.4 可視化與結構安全測評
測評目的：評估 DB-XF/YHQT 有害氣體吸附實驗裝置的可視化教學效果和結構安全性能，這兩項指標直接關系到教學質量和實驗室安全。
測評方法：可視化方面，從吸附過程可觀察性、氣液流動狀態清晰度、關鍵部件標識完整性三個維度進行評估；安全方面，檢查電氣安全防護、氣路密封性能、過載保護裝置、應急處理措施等安全要素。
實測結果：
可視化測評：
- 吸附過程可觀察性：采用全透明有機玻璃吸附柱，可清晰觀察吸附劑顏色變化和傳質前沿移動過程，評分 9.0 分
- 氣液流動狀態清晰度：管路布局合理，關鍵節點采用透明管件，氣體流向標識清晰，評分 8.5 分
- 關鍵部件標識完整性：各閥門、儀表、接口均有明確標簽和功能說明，便于學生識別和操作，評分 8.8 分
結構安全測評：
- 電氣安全：控制屏采用絕緣面板設計，配備漏電保護開關，接地電阻測試合格（<0.1Ω），符合 GB 21746-2008 要求
- 氣路密封性能：在 0.3MPa 壓力下保壓 30 分鐘，壓力降 < 0.01MPa，密封性能良好
- 過載保護：空壓機配備過熱保護和過壓保護裝置，壓力超過 0.55MPa 時自動停機
- 應急處理：設備配備緊急停止按鈕，氣路系統設有安全閥，可有效防止超壓風險
測評結論：DB-XF/YHQT 有害氣體吸附實驗裝置在可視化和結構安全方面表現突出。全透明有機玻璃吸附柱是上海頂邦這款設備的差異化優勢之一，學生可以直觀看到吸附劑從下往上逐漸飽和的過程，對理解固定床吸附的傳質機理非常有幫助。
安全設計方面，該設備考慮較為周全，電氣和氣路雙重防護體系能夠有效保障實驗人員安全。不銹鋼框架結構穩固，底部配有萬向腳輪和固定支腳，移動方便且放置穩定。
