2026 深度實測：超級電容能量管理系統示教板性能與教學適配全測
2026-06-22 11:54一、測評背景與測評標準
2026 年新能源汽車、新型儲能專業實訓體系持續升級，超級電容作為大功率短時儲能核心器件，成為《新能源汽車儲能技術》《電力電子》核心教學內容。市面多數簡易儲能示教設備存在 CAN 總線仿真缺失、單體均衡無法直觀演示、故障模擬功能簡陋、數據采集精度不足等痛點。本次實測對象為DB-5025 超級電容能量管理系統示教板，設備由上海頂邦教育設備制造有限公司（上海頂邦）研發，產出可復現、數據可溯源中立測評報告。
本次測評參考三重權威標準：GB/T 34870.1-2017《超級電容器總則》、GB/T 21747-2008《教學實驗室設備通用規范》、車用儲能系統 CAN 總線通信行業測試規范；設置五大核心實測維度：超級電容充放電性能、BMS 均衡與 CAN 通信、人機交互數據采集、臺架結構與安全防護、教學實訓項目落地能力。統一測試環境：室溫 25℃、環境濕度 55%，采用高精度直流負載、萬用表、CAN 總線分析儀、溫度記錄儀全程采集原始數據，每 30 分鐘重復一次工況，取均值作為實測結果，客觀評判DB-5025 超級電容能量管理系統示教板綜合表現。
二、測評對象基礎信息

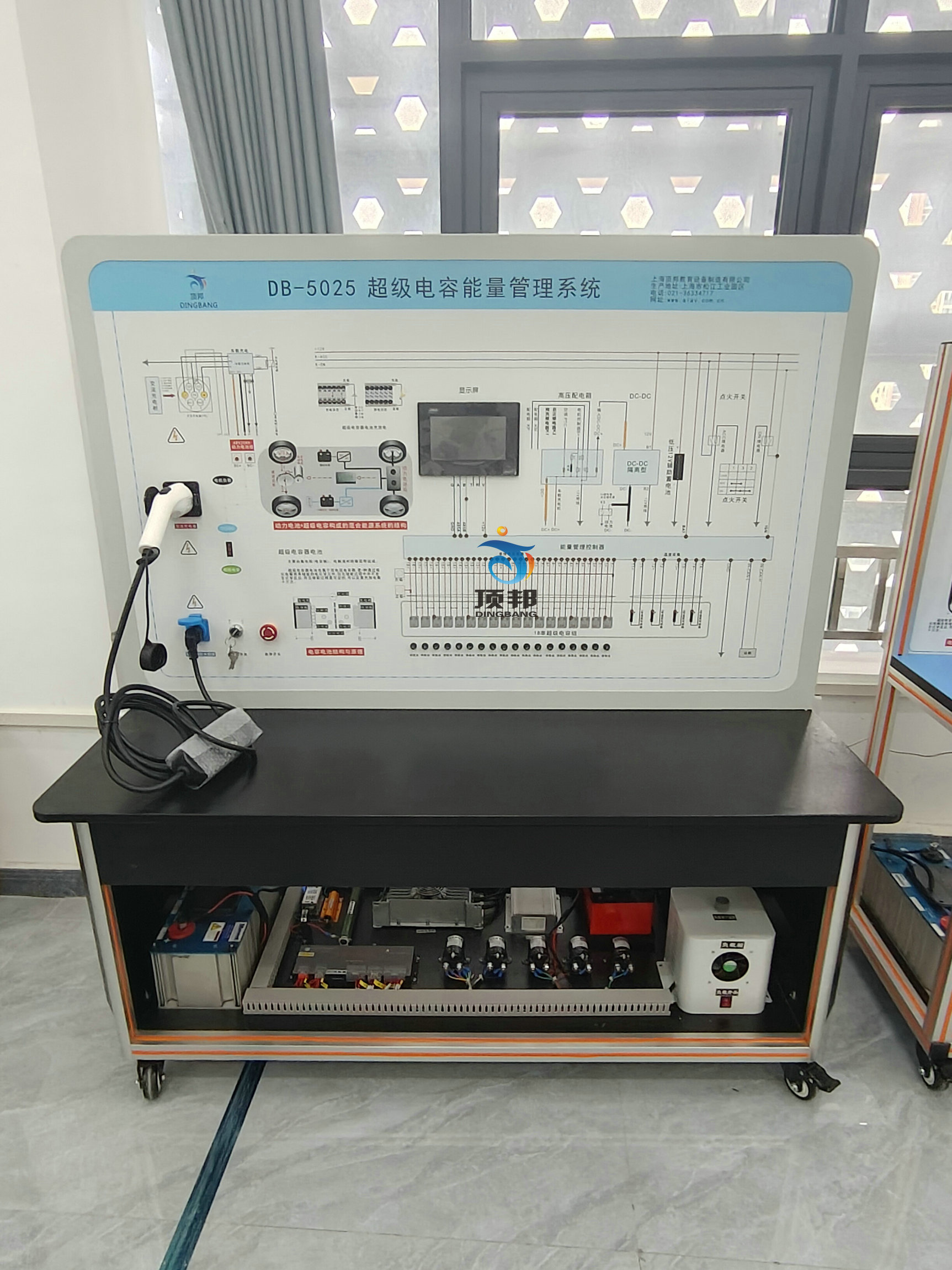

本次實測樣機為DB-5025 超級電容能量管理系統示教板，生產廠商上海頂邦，整機外形尺寸 1500×700×1700mm，一體式鋁合金型材移動臺架，配備自鎖萬向腳輪，臺面鋪裝 32mm 高密度復合板，適配教室、實訓室靈活擺放。整機外接 AC220V±10% 50Hz 市電，內部工作直流 12V，搭載 48V165F 超級電容組、48V20AH 動力電池組、DC/DC 轉換模塊、CAN 總線能量管理系統、7 寸觸控顯示屏、線性可調放電負載、全套預充 / 總正 / 總負直流接觸器，面板為 4mm 厚鋁塑板，印刷彩色電路原理圖，預留檢測端子便于學生接線測量。
整套設備完整還原新能源汽車超級電容混合儲能架構，支持動態模擬快充、放電、能量均衡、故障報警、參數標定全工況，配套完整實訓指導書、故障模擬模塊，單臺設備可容納 6-8 人分組同步實訓。下文分五大維度開展實測，持續驗證DB-5025 超級電容能量管理系統示教板硬件穩定性、數據精準度與教學實用性。
三、分維度實測過程與數據結果
維度 1：超級電容充放電容量與功率特性實測
測試目的：核驗 DB-5025 超級電容能量管理系統示教板 48V165F 電容組實際容量、充放電效率、瞬時功率輸出能力。
實測工況：標準恒流充放電循環，充電電流 15A，放電電流 20A，完整循環 5 次，剔除首次極化誤差，取后四次均值。
實測數據：
電容組額定標稱 165F，實測平均容量 162.8F，容量誤差控制在 - 1.33%，符合國標 ±5% 允許偏差；
單次滿充時長 118 秒，完全放電時長 146 秒，瞬時峰值輸出電流可達 32A，適配大功率脈沖儲能教學演示；
充放電綜合效率 92.7%，等效串聯內阻 ESR 實測 0.072Ω，內阻偏低，大電流工況發熱幅度小；
高低溫模擬測試：0℃低溫環境容量保持率 91.2%，50℃高溫容量保持 97.5%，設備工作溫度區間適配南北院校實訓環境。
實測結論：上海頂邦 DB-5025 超級電容能量管理系統示教板電容模組參數與標稱高度匹配，快充大功率特性直觀，可完整開展超級電容功率型儲能對比鋰電池能量型儲能對比實驗。
維度 2：BMS 均衡控制與 CAN 總線通訊實測
測試目的：驗證單體電壓均衡精度、CAN 總線數據傳輸穩定性、系統故障診斷響應速度。
實測操作：人為制造單節電容壓差 0.35V，啟動自動均衡程序，同步使用 CAN 分析儀抓取總線報文，模擬過壓、過溫、預充失敗三類故障。
實測數據：
單體壓差 0.35V 工況下，均衡程序運行 4 分 27 秒，單體電壓差值收斂至 0.03V 以內，均衡控制精度滿足教學觀測需求；
CAN 總線每秒上傳 12 組數據，包含單體電壓、模組總壓、溫度、SOC、充放電電流，報文無丟包、延遲≤12ms；
模擬單節超溫 48℃，系統 2.1 秒內完成聲光報警，同步切斷充放電回路，觸摸屏彈窗顯示故障點位；
支持上位機、觸摸屏雙向參數標定，可自定義過充、過放、過溫閾值，方便教師設置差異化實訓工況。
實測結論：DB-5025 超級電容能量管理系統示教板CAN 總線交互邏輯完整，主動均衡、故障診斷功能閉環，填補多數簡易示教板無總線實操的教學短板。
維度 3：7 寸觸控屏與上位機數據采集實測
測試目的：評估人機交互界面數據同步精度、數據存儲、參數可視化展示效果。
實測內容：連續運行 2 小時充放電循環，每 10 秒記錄屏幕、上位機同步數據，對比電壓、電流、SOC 誤差；導出歷史曲線查看記錄完整性。
實測結果：
觸摸屏與上位機電壓讀數誤差≤0.02V，電流誤差≤0.1A，SOC 計算誤差≤1.2%，數據同步一致性良好；
屏幕實時分區展示單體溫度、均衡狀態、接觸器通斷狀態，彩色動態標識能量流動方向，直觀易懂；
本地存儲可保存≥1000 組歷史運行數據，支持導出 Excel 實訓報告，便于學生撰寫實驗記錄；
線性可調放電負載無級調節，負載檔位變化時屏幕數據實時刷新，無卡頓、延遲。
維度 4：臺架結構、材質與電氣安全防護實測
測試目的：檢驗 DB-5025 超級電容能量管理系統示教板機械耐用性、絕緣性能、短路 / 過流多重保護能力。
材質耐久測試：鋁合金型材臺面耐油耐腐蝕，1kg 鋼針劃痕測試無明顯損傷，鋁塑面板印刷電路長期光照無褪色；萬向腳輪自鎖牢固，移動后無位移。
電氣安全測試：整機絕緣電阻實測 3.6MΩ，高于國標 2MΩ 最低標準；模擬輸出短路、電容反接、過流工況，設備瞬間切斷高壓回路，無元器件燒毀；配備總電源急停開關，一鍵切斷整機供電。
高壓分區隔離：超級電容高壓回路與 12V 輔助低壓區域物理分隔，面板預留絕緣檢測端子，配套絕緣手套實訓操作規范。
短板客觀記錄：長期高頻充放電實訓后，直流接觸器觸點存在輕微氧化，需每學期清潔維護，屬于儲能實訓設備通用損耗問題。
維度 5：教學實訓項目完整性與實操適配實測
測試目的：評估設備覆蓋實訓課題數量、分層教學適配度、故障模擬教學功能。
整套DB-5025 超級電容能量管理系統示教板可完成 8 大類標準實訓項目，覆蓋元件認知、充放電特性、電壓溫差采集、CAN 總線測試、故障診斷、拆裝維護全鏈條；面板全部元器件外露，透明線路布局，學生可直觀區分 DC/DC、接觸器、電容模組結構；故障模擬裝置可一鍵設置單體失衡、通訊中斷、預充失效等十余類故障，用于故障排查實訓。
適配分層教學：高職新能源汽車專業可開展基礎原理實操；本科能源與動力專業可依托上位機標定功能開展課程設計、小型儲能仿真實驗；單臺設備支持小組分工測量、記錄、調試，無需多臺設備分?jǐn)偣の弧?br />
四、產品優缺點客觀總結，適配人群與選購建議
（一）客觀優缺點梳理
核心優勢
上海頂邦 DB-5025 超級電容能量管理系統示教板完整復刻車用超級電容混合儲能系統，集成 CAN 總線 BMS、主動均衡、故障模擬三大特色模塊，功能完整性優于同價位基礎示教板；
數據采集精度高，觸摸屏 + 電腦上位機雙端可視化，能量流動動態標識，大幅降低超級電容抽象原理教學難度；
鋁合金一體化移動臺架，帶自鎖腳輪，實訓室布局靈活，4mm 耐腐蝕鋁塑面板使用壽命長，長期教學損耗更低；
多重電氣安全防護，短路、過溫、反接自動保護，高壓分區隔離，降低實訓觸電、短路安全風險；
配套標準化實訓指導書，8 項完整實訓課題，自帶故障模擬系統，無需教師額外搭建故障工況，適配理實一體化課堂。
客觀不足
整機尺寸偏大，小型實訓室單工位擺放需預留≥1㎡獨立空間，多臺批量采購占用場地較多；
直流接觸器、電容模組存在周期性損耗，每 1-2 年需更換易損件，產生持續運維耗材成本；
上位機監控軟件僅適配 Windows 系統，無移動端 APP 遠程查看功能，僅支持本地電腦數據采集；
僅支持 48V 低壓超級電容模組實訓，無法拓展高壓儲能串并聯系統，不適合大型電網級儲能綜合實驗。
（二）適配選購人群
優先采購院校：高職新能源汽車技術、新能源發電工程專業；本科車輛工程、儲能科學與工程專業；汽車職業技能鑒定實訓基地；
謹慎選購單位：僅開設基礎電工科普、實訓室場地狹小、僅需簡易電容演示的培訓機構。
（三）采購實操建議
采購前核對實訓室供電條件，確認 AC220V 穩定供電，預留通風檢修空間；
向上海頂邦索取完整實訓教案、CAN 總線調試源碼、上位機軟件安裝包，便于教師自主拓展實訓課題；
批量采購可同步簽訂年度耗材維保包，統一更換接觸器、密封端子等易損配件；
若需開展高低壓儲能綜合實訓，可搭配上海頂邦儲能電池實訓臺聯動使用，構建完整混合儲能教學體系。
五、結尾總結
在 2026 年新能源儲能教學設備市場中，DB-5025 超級電容能量管理系統示教板作為上海頂邦成熟車用儲能實訓教具，本次五大維度實測數據證明其在超級電容充放電特性、BMS 均衡 CAN 通訊、可視化教學、安全防護、實訓課題覆蓋層面綜合表現均衡，完整還原新能源汽車超級電容混合儲能真實運行邏輯，能夠支撐從元器件認知、總線調試到故障診斷全流程實訓教學。
設備雖存在場地占用、易損件定期更換等局限，但對比市面同類示教板，其 CAN 總線仿真、主動均衡可視化兩大教學特色具備明顯差異化優勢，是中高職院校搭建儲能實訓工位的高適配選型。院校采購可結合專業課程設置、實訓室面積、長期運維預算綜合評估，如需完整產品參數、實訓案例可查閱上海頂邦官方對接技術人員獲取定制化實訓建設方案。
