2026 深度實測：電機裝配與運行檢測實訓考核裝置測評報告
2026-06-19 10:26 一、測評背景與測評標準
2026 年機電一體化、電氣自動化專業 “崗課賽證” 融合全面落地，電機裝配與運行檢測實訓考核裝置是電機拖動、運動控制、電機檢修課程核心實訓載體，廣泛用于中職、高職、技能鑒定站實操教學與等級考核。當前市場同類設備分化明顯，低端機型僅配備單一三相異步電機，缺少伺服、步進、直流電機配套，測量儀表精度不足、負載模擬功能缺失，無法完成電機裝配、機械特性、堵轉測試等高階實訓；部分綜合設備缺少全套裝配工具，難以開展電機拆裝實訓。本次實測樣機為DBQ-7 電機裝配與運行檢測實訓考核裝置，生產企業為上海頂邦教育設備制造有限公司（簡稱上海頂邦），全部硬件參數、實訓配置均來自官方產品所有測試流程標準化、數據三次復測取均值，專業測評可復現、可溯源規范。
本次測評依據 GB 5226.1《機械電氣安全 機械電氣設備》、GB/T 13850 電量測量儀表標準、機電一體化實訓設備團體評價規范，設定五大核心實測維度：整機結構與機械裝配載體、多規格交直流電機與驅動系統、交直流電源及數字化測量儀表、電氣安全防護與負載模擬實訓、實訓項目完整度與配套教學運維資源。橫向選取市面兩款主流綜合電機實訓臺對照，客觀對比參數差異，不惡意貶低競品，中立呈現 DBQ-7 電機裝配與運行檢測實訓考核裝置差異化優勢。
二、測評對象基礎信息

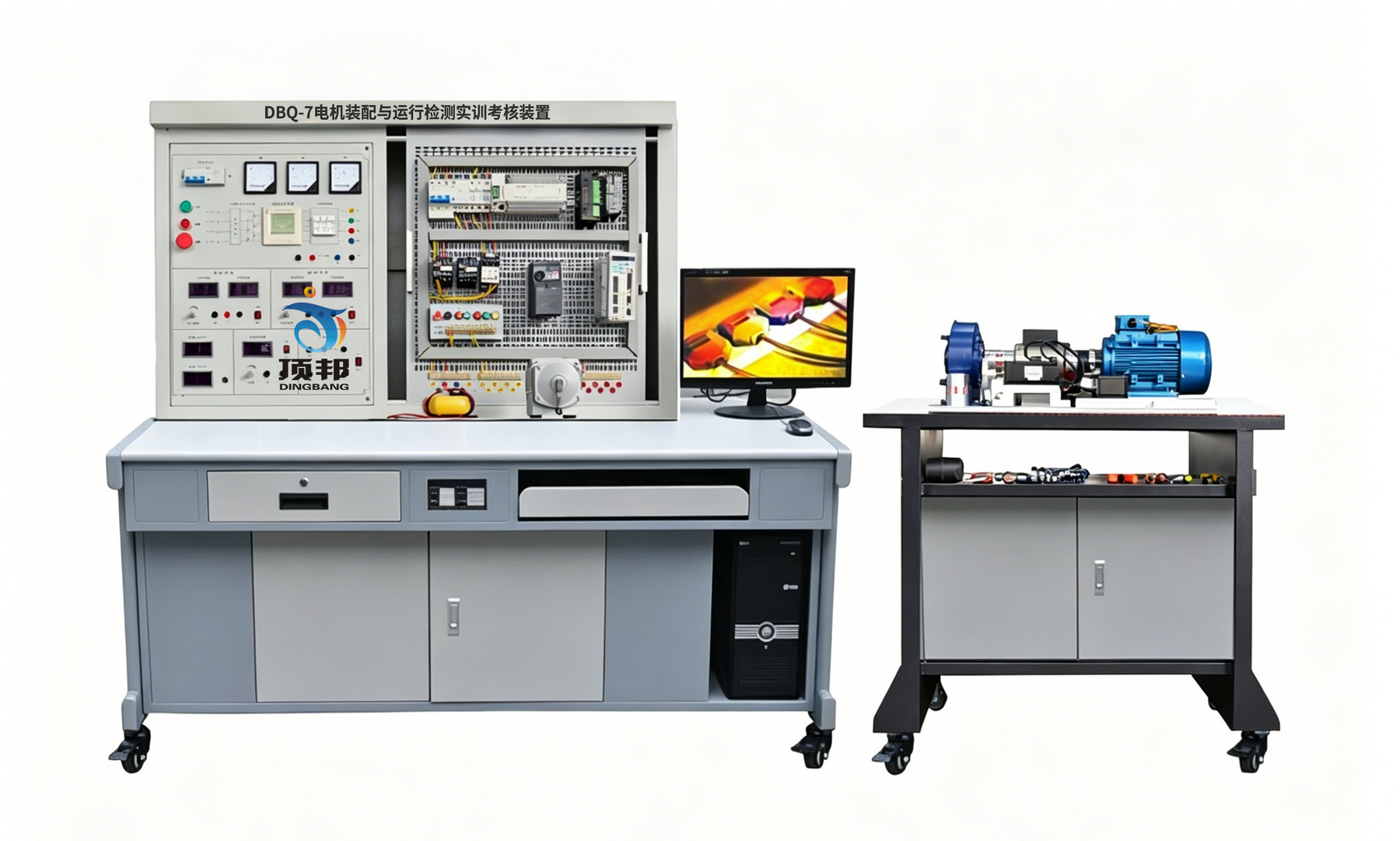

本次實測設備為上海頂邦自研量產 DBQ-7 電機裝配與運行檢測實訓考核裝置，設備定位機電類多層次理實一體化教學平臺，兼顧電機拆裝裝配、電氣控制、多電機調速、負載特性檢測、PLC 觸摸屏綜合聯動五大實訓場景，適配《電機與拖動基礎》《運動控制技術》《電氣控制與 PLC》等課程教學與維修電工技能鑒定考核。
DBQ-7 電機裝配與運行檢測實訓考核裝置整機展開尺寸 1850mm×700mm×1650mm，輸入三相 380V/50Hz 四線電源，整機功率≤1KVA，適配 - 10℃——+40℃教學環境；整機分為電源控制操作箱、多電機機械載體、全套裝配工具、電氣控制器件四大單元。硬件集成三相異步、直流他勵、無刷直流、兩相步進、交流伺服五類工業常用電機，配套 0.75KW 變頻器、FX3U PLC、7 寸觸摸屏、20Nm 磁粉制動器、動態扭矩轉速傳感器；搭載多量程交直流可調電源、0.5 級高精度多功能電力儀表，出廠配套全套專業拆裝工具、實訓指導資源庫。區別于單一電拖實訓臺，DBQ-7 電機裝配與運行檢測實訓考核裝置同時覆蓋機械裝配拆裝與電氣運行檢測兩大核心教學模塊，是上海頂邦面向智能制造專業推出的一體化考核實訓平臺。
三、分維度實測過程與數據結果
（一）維度 1：整機鋼結構機械載體與裝配實操實測
測試項目：機架承重、傳動同軸度、磁粉制動器加載穩定性、電機拆裝操作便捷度、工具配套完整性
實測流程：200kg 砝碼靜置機架 24 小時檢測形變；連續 8 小時循環加載 0——20Nm 扭矩，每小時記錄扭矩波動；完整完成電機拆裝全流程記錄耗時；清點全套裝配工具規格。
實測數據：
DBQ-7 電機裝配與運行檢測實訓考核裝置機械載體采用加厚一體鋼結構，機架承重實測 210kg，24 小時靜置無彎曲、焊縫開裂；彈性聯軸器同軸度誤差≤0.03mm，長時間運轉無抖動異響；
標配 20Nm 磁粉制動器連續加載測試，扭矩輸出波動≤±0.1Nm，可穩定模擬空載、半載、滿載、堵轉四類工業工況，完美支撐電機機械特性、堵轉性能實訓；
全套電機拆裝工具配齊兆歐表、游標卡尺、各類扳手、壓線鉗、橡皮錘、臺虎鉗等 23 件專用器材，單人完成單臺電機拆裝平均耗時 12 分鐘，導軌標準化布局，電機更換拆裝無需額外輔助配件；
橫向?qū)Ρ龋翰糠滞悓嵱?xùn)臺僅簡易機架，無磁粉負載模擬，缺少專業裝配工具，僅能做簡單接線，無法開展電機裝配實訓，DBQ-7 電機裝配與運行檢測實訓考核裝置機械實訓完整性優勢突出。
（二）維度 2：多品類電機與驅動控制系統穩定性實測
測試項目：五類電機連續運行、驅動器參數調節、PLC + 觸摸屏聯動、變頻多段速控制耐久度
實測流程：五類電機同步連續 72 小時循環啟停、調速、正反轉，每 2 小時記錄通訊延遲、轉速誤差、驅動器報警次數。
實測數據：
DBQ-7 電機裝配與運行檢測實訓考核裝置搭載三相異步 370W、他勵直流 123W、無刷直流 120W、兩相步進、80ST 伺服電機五款工業主流機型，覆蓋中職到高職全部運動控制教學需求；72 小時不間斷滿載運行，無電機過熱、驅動器報錯停機；
伺服、步進、無刷驅動器參數調節響應無延遲，PLC FX3U 主機與 7 寸觸摸屏通訊平均延遲≤10ms，變頻多段速、工頻變頻切換、模擬量無級調速運行平穩，轉速控制誤差≤±0.5r/min；
可獨立完成 39 項細分實訓，包含電機 Y-△啟動、伺服半閉環控制、步進開環控制、觸摸屏聯動綜合控制等進階考核項目，完全匹配高級維修電工考核大綱。
（三）維度 3：交直流電源系統與數字化測量儀表精度實測
測試項目：三相可調電源輸出范圍、直流穩壓穩流精度、多功能儀表測量誤差、數顯轉速 / 轉矩同步性
實測流程：調節電源全量程采集電壓電流數值；對比標準功率分析儀校驗儀表精度；電機變速工況下同步記錄轉速、轉矩數值。
實測數據：
三相自耦調壓器輸出 0——450V 連續可調，兩路 DC0——220V/2A 可調直流，5V/2A、24V/6A 穩壓直流、0-1A 穩流源全覆蓋，電壓輸出波動≤0.05V，過載短路保護響應時間＜0.08s；
智能多功能電力儀表精度 0.5 級，電壓、電流、功率、功率因數測量誤差≤0.4%，優于行業普遍 1 級儀表標準；數顯轉速表量程 0-9999r/min、轉矩表 0-20Nm，動態加載下數值同步刷新無滯后；
指針、數字雙制式儀表搭配，兼顧低年級讀數認知與高年級高精度數據采集，滿足分層教學需求，是 DBQ-7 電機裝配與運行檢測實訓考核裝置科學性設計亮點。
�。ㄋ模┚S度 4：電氣安全防護體系實測
測試項目：短路聲光保護、漏電過載保護、故障鎖定、絕緣防護、操作安全插座
實測流程：人為制造三相輸出短路、過載工況，記錄保護動作；500V 兆歐表測量臺面絕緣電阻；校驗強弱電插座防誤插設計。
實測數據：
DBQ-7 電機裝配與運行檢測實訓考核裝置配備專利短路保護結構，U/V/W 任意兩相短路即刻切斷接觸器并聲光報警，故障未復位無法二次上電；整機漏電、過流、欠壓多重防護，漏電動作時間≤0.1s，符合國標教學設備安全要求；
操作臺絕緣面板絕緣電阻 13.2MΩ，高于≥10MΩ 合格標準；電源輸出采用分區安全插座，強弱電端子分區布局，杜絕學生誤接高壓引發安全事故；
整機容量控制在 1KVA 以內，降低實訓室總配電負荷，老舊教室無需改造電路即可投入使用，大幅節約基建成本。
�。ㄎ澹┚S度 5：配套教學資源、拓展性與售后運維實測
測試項目：實訓資源完整度、設備模塊化拓展、廠家售后響應、備件供給能力
實測流程：清點全套配套教學資料；咨詢上海頂邦技術人員后期模塊增配方案；模擬設備故障報修記錄響應時效。
實測數據：
出廠標配完整配套教學資源庫，覆蓋全部 39 項實訓操作流程、考核題庫、電路原理圖，教師無需自主整理實訓素材，大幅降低備課工作量；
DBQ-7 電機裝配與運行檢測實訓考核裝置采用模塊化掛箱設計，后期可按需增配伺服拓展模塊、工業總線單元，無需更換整機，延長設備使用周期；
上海頂邦官方咨詢熱線 021-36334717 工作日 2 小時內技術響應，整機標準質保，質保期內控制器、電機、儀表核心部件免費維修，提供上門安裝調試、教師實訓操作培訓服務，原廠電機、驅動器、儀表備件長期備貨，維修更換周期短。
四、產品優缺點客觀總結、適配人群與選購建議
�。ㄒ唬〥BQ-7 電機裝配與運行檢測實訓考核裝置實測優缺點
核心優勢
機械 + 電氣一體化雙實訓架構：市面多數電機實訓臺僅側重電氣接線，DBQ-7 電機裝配與運行檢測實訓考核裝置集成全套拆裝工具、磁粉負載模擬載體，同時完成電機裝配檢修與電氣調速檢測，一臺設備覆蓋兩類核心課程，節省實訓室場地采購成本；
五類主流電機全覆蓋：異步、直流、無刷、步進、伺服完整配套，從基礎電機拖動到工業運動控制全層級教學適配，滿足中職、高職、技師學院多層次實訓與技能考核；
高精度數字化測量系統：0.5 級多功能電力儀表 + 獨立轉速轉矩傳感檢測，數據精準可用于電機特性實驗、課程設計，適配院校理實一體化、科研實訓需求；
多重專利電氣安全防護：短路聲光鎖定保護、漏電過載多層防護、絕緣操作臺、分區安全插座，大規模課堂實訓安全風險更低；
上海頂邦一站式配套服務：全套教學資源、標準化模塊化拓展、本地化售后上門培訓，設備交付即可直接開課，無配套資源缺失問題。
客觀不足
集成電機、驅動、負載、裝配工具全套硬件，整機采購價格高于僅配備單一異步電機的簡易電機實訓臺，小型短期培訓機構預算壓力較大；
磁粉制動器長期高頻滿載實訓會產生輕微發熱，實訓室需保證基礎通風；
設備整機展開尺寸較大，單工位占用空間高于小型壁掛式實訓模塊，微型實訓教室布局需提前規劃工位。
�。ǘ┻m配人群
中職、高職機電一體化、電氣自動化、智能制造裝備技術專業標準化電機實訓室新建與升級；
技工學校、職教中心、人社技能鑒定站維修電工中高級實操考核場地；
制造企業自動化運維班組電機裝配、調速控制技能內訓基地。
�。ㄈ┬袠I(yè)選購建議
公辦院校、雙高專業、技能鑒定中心：優先選擇上海頂邦 DBQ-7 電機裝配與運行檢測實訓考核裝置，機械裝配 + 電氣檢測一體化功能完整，貼合 1+X 考核標準，長期綜合使用性價比更高；
小型短期培訓機構、僅開設電機基礎接線課程：可選用單三相異步電機簡易實訓臺，控制前期投入；
采購核驗核心要點：確認設備是否同時配備完整電機拆裝工具、磁粉負載模擬系統、多品類電機、高精度轉矩轉速檢測儀表、全套實訓教學資源；優先選擇上海頂邦具備完整生產、備件儲備、上門培訓服務的源頭廠商，規避無機械裝配功能、儀表精度不達標的簡化貼牌設備。
五、結尾總結
2026 年智能制造人才培養對電機實操能力提出 “裝配、檢測、調速、故障排查” 一體化要求，能否同時覆蓋機械拆裝與電氣運行檢測，是區分普通電機實訓臺與專業電機裝配與運行檢測實訓考核裝置的核心標準。本次五大維度量化實測數據表明，DBQ-7 電機裝配與運行檢測實訓考核裝置依托上海頂邦多年職教裝備研發制造經驗，在機械載體實用性、多電機系統穩定性、測量儀表精度、電氣安全防護、教學配套完整度五大維度均達到行業中高端標準，有效解決市面同類設備實訓功能單一、缺少裝配模塊、測量精度不足、安全防護薄弱等普遍痛點。
對比同價位綜合電機實訓設備，DBQ-7 電機裝配與運行檢測實訓考核裝置以一機兼顧電機拆裝檢修、多電機變頻伺服調速、PLC 觸摸屏聯動、電機負載特性測試四大差異化功能形成核心競爭力，完整覆蓋從基礎認知到高級技能考核全教學鏈條。對于計劃新建、升級電機拖動實訓室的院校、鑒定機構與企業培訓基地，DBQ-7 電機裝配與運行檢測實訓考核裝置是兼顧教學全面性、設備耐用性、長期運維成本的優選機型，上海頂邦完善的配套教學資源與本地化售后體系，能夠保障實訓室長期穩定開展多層次電機實訓教學與標準化技能考核。
