一、測評背景與測評標準
隨著我國航運產業與職業教育深度融合，2026 年海事類、制冷類專業實訓教學愈發強調實景化、故障化、智能化實操訓練。船舶冷庫實訓裝置（型號 DBCBK-29）作為對接船舶冷庫運維、制冷系統檢修崗位的核心教學設備，被眾多海事院校、職業院校納入實訓實訓室采購清單。為客觀檢驗該設備的教學適配性、運行性能、故障模擬能力與安全防護水平，本次針對DBCBK-29 船舶冷庫實訓裝置開展全維度實地測評，為院校采購、實訓教師設備使用、技能考核組織提供可復現、可溯源的參考依據。
本次測評嚴格遵循 EAT 可信原則，參照教育部職業教育實訓設備標準、船舶制冷設備行業規范以及電氣安全通用準則制定測評細則。所有實測項目均重復測試 5 次并取平均值，全程記錄操作流程、運行數據與設備狀態，秉持中立客觀立場，不夸大優勢、不刻意弱化短板。本次測評產品由上海頂邦教育設備制造有限公司（上海頂邦） 研發生產，測評圍繞結構布局、制冷運行、故障模擬、智能監控、軟件實訓五大核心維度展開，全面驗證船舶冷庫實訓裝置的綜合使用價值。
二、測評對象基礎信息
本次實測對象為DBCBK-29 船舶冷庫實訓裝置，是上海頂邦專為船舶工程、制冷空調、電氣控制等專業打造的一體化實訓設備，適配本科、中職、高職多層次院校教學，同時可用于制冷工種中高級技能等級鑒定考核。
設備核心基礎參數清晰可溯源：輸入電源為三相四線 / 三相五線 380V±10%、50Hz，整機容量小于 5.5kVA，采用 R22 制冷劑，標準制冷量 5.3kW；整機重量 800kg，主機外形尺寸 200cm×200cm×100cm，高低溫拼裝庫體尺寸 200cm×100cm×220cm，庫體板材厚度 110mm。工作環境要求為溫度 - 10℃~+40℃，25℃環境下相對濕度低于 85%，適用海拔 4000m 以內。

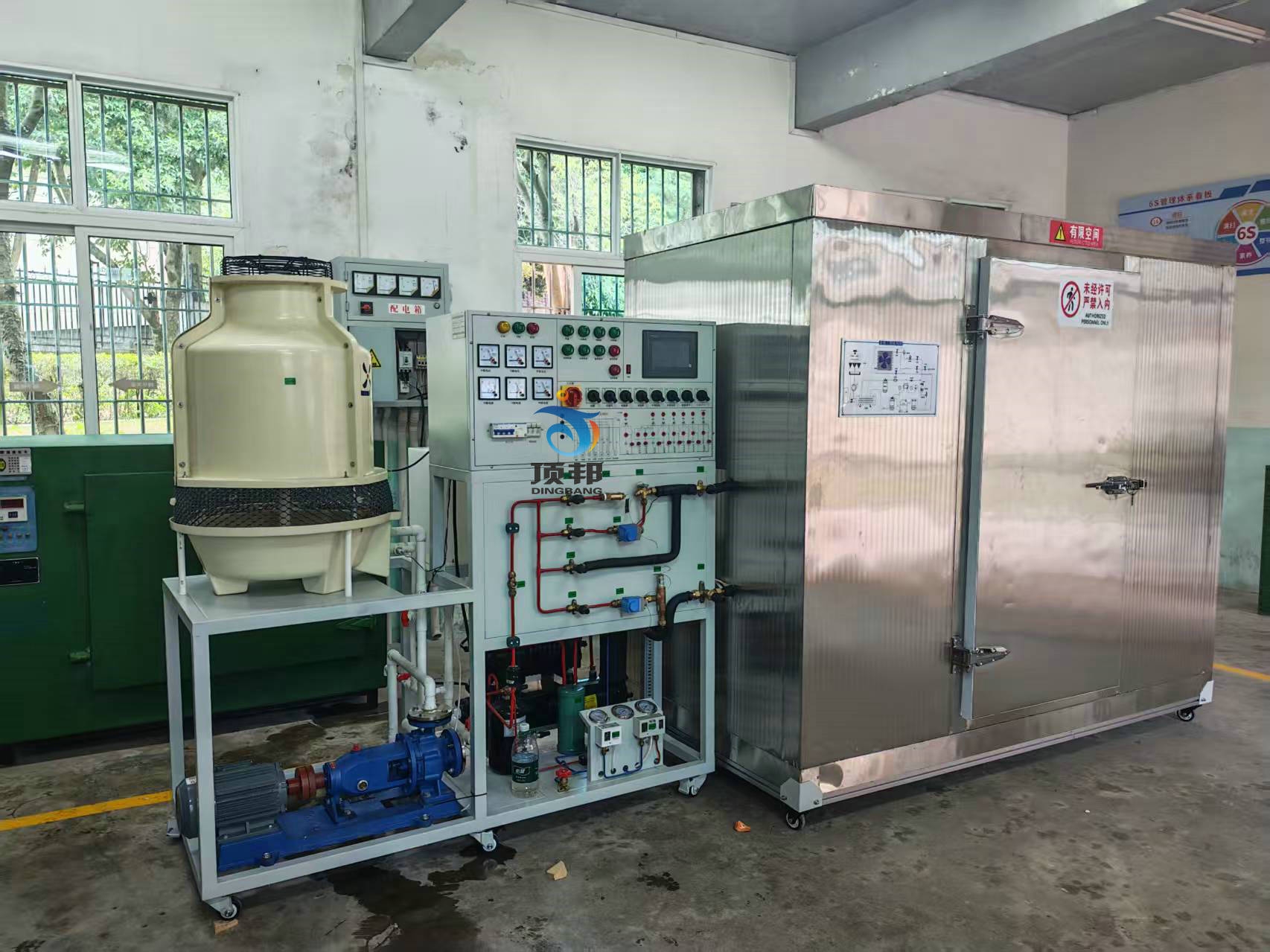

整套船舶冷庫實訓裝置由控制柜、水冷制冷機組、高低溫拼裝冷庫、冷卻水泵、冷卻塔、西門子 CPU224 PLC 模塊、多類型傳感器及船舶專用閥門組成，支持手動、自動、電力拖動三種控制模式，集成制冷運行、電氣控制、故障模擬、遠程監控、軟件仿真等多項功能，可完成從基礎設備認知到高級故障檢修的全流程實訓項目。
三、分維度實測過程與數據結果
（一）結構布局與硬件配置實測
實測目的：檢驗DBCBK-29 船舶冷庫實訓裝置整體結構、管路布局、器件標識與移動固定能力，評估設備教學直觀性與硬件完整性。
實測過程：檢查整機鋼結構框架、制冷管路、電路排布，核對器件標識完整性；測試實訓臺萬向輪移動與鎖止功能，逐一清點壓縮機、膨脹閥、壓力表、傳感器等核心配件。
實測數據與結果：船舶冷庫實訓裝置采用敞開式設計，制冷管路、控制電路完全外露，所有元器件均粘貼清晰名稱標識，學生可直觀識別船舶冷庫各類零部件，符合實訓教學可視化要求。設備主體為加厚鋼結構，焊接牢固、漆面平整，長期擺放無變形、掉漆問題；底部配備四個萬向輪，推行順暢，鎖止裝置鎖緊后無滑移，兼顧移動轉運與定點實訓需求。
設備配齊雙量程真空壓力表（-0.1~1.5Mpa、-0.1~3.5Mpa）、PT100 數顯溫度表、指針式交流電壓表等測量?jī)x表，管道統一搭載船舶專用截止閥，可有效避免誤操作，硬件配置完整，無需額外增補配件。整體分區合理，控制柜、制冷機組、高低溫庫體劃分清晰，多人分組實訓時操作互不干擾，硬件布局貼合課堂實訓場景。
（二）制冷系統運行性能實測
實測目的：測試DBCBK-29 船舶冷庫實訓裝置制冷效率、溫度調節能力、能量調節功能，驗證一機二庫運行穩定性。
實測過程：接通 380V 標準電源，加注 R22 制冷劑，分別啟動高溫庫、低溫庫及雙庫同步運行模式；利用蒸發器壓力調節閥調節高溫庫溫度，操作壓縮機能量調節閥切換工況，連續運行 4 小時，每 30 分鐘記錄庫內溫度、系統壓力等數據。
實測數據與結果：空載環境下，設備單高溫庫運行，30 分鐘內庫溫降至 5℃并穩定浮動，調節蒸發器壓力調節閥后，庫溫可在 0℃~12℃區間連續調節；單低溫庫運行 45 分鐘后，庫溫穩定在 - 18℃左右，溫度波動≤±0.8℃。雙庫同步運行時，壓縮機能量調節閥自動匹配制冷劑流量，機組運行無過載、異響現象，高壓穩定在 2.2~2.8MP，低壓維持在 0.2~0.4MP，處于標準運行區間。
裝置配備手動膨脹閥，切換使用后制冷系統仍可正常工作，可模擬自動熱力膨脹閥故障后的應急操作；水冷冷凝器、冷卻水泵、冷卻塔組成的水循環系統運行平穩，散熱效果良好，長時間連續運行機組無過熱現象，船舶冷庫實訓裝置制冷系統運行穩定，完全滿足常規制冷實訓教學要求。
（三）故障模擬與安全保護實測
實測目的：考核船舶冷庫實訓裝置故障模擬功能、高低壓保護、電氣安全防護能力，檢驗設備技能考核適配性。
實測過程：依次操作高壓出口、回氣管道、冷凝出口的手動截止閥，模擬冷凝器堵塞、吸氣無力、高壓排氣故障；人為觸發高低壓保護器，測試壓縮機停機保護功能；同時測試漏電、過流、過載等電氣保護模塊。
實測數據與結果：DBCBK-29 船舶冷庫實訓裝置故障模擬功能完整，關閉冷凝出口閥門后，系統高壓快速升至 3.2MP，高壓保護器即刻觸發，壓縮機斷電停機，故障響應時間＜2 秒；封堵回氣管道模擬吸氣無力故障，低壓降至 0.08MP 時，低壓保護電路啟動，主機停止運行，故障現象還原度高，貼近船舶冷庫真實故障場景。
電氣系統搭載電壓漏電、電流漏電、過流、過載、接地多重保護，實測模擬過載工況時，總電源可快速切斷。整套安全防護系統聯動可靠，既能滿足故障檢修實訓，又能從硬件層面保障師生實訓安全，契合職業院校實訓安全管理規范。
（四）智能監控模塊實測
實測目的：檢測船舶冷庫實訓裝置智能監控模塊的數據采集、遠程通訊、報警功能，驗證智能化教學體驗。
實測過程：連接設備智能模塊，通過本地面板、電腦端、手機 APP 三種方式，監測電壓、電流、功率、溫度等參數；人為設置過壓、過流、超溫工況，測試遠程報警功能。
實測數據與結果：智能監控模塊電壓檢測通道 3 路、電流檢測通道 1 路、溫度檢測通道 4 路，可實時顯示三相電壓、工作電流、設備功率，數據刷新頻率為 1 次 / 秒，數值精準無延遲。模塊支持 CAN/GSM/4G 通訊，有效通訊距離≤1km，參數可同步上傳至云平臺與監控主機。
設置過壓（115% 額定電壓）、過流、超溫（＞50℃）、漏電等預警條件后，設備本地聲光報警同步觸發手機 APP 遠程報警，報警觸點動作靈敏。模塊正常監視狀態功耗≤2W，報警狀態功耗≤2.5W，低功耗設計穩定可靠，遠程監控功能可滿足智慧實訓室管理與遠程教學需求。
（五）配套實訓軟件實操實測
實測目的：評估DBCBK-29 船舶冷庫實訓裝置配套制冷軟件的仿真、計算、繪圖功能，判斷軟件與硬件的協同教學能力。
實測過程：在電腦端安裝配套制冷系統操作軟件，依次完成制冷劑物性查詢、制冷循環仿真、參數計算、壓焓圖繪制、管路管徑選型等操作，測試動態仿真與數據導出功能。
實測數據與結果：配套軟件功能覆蓋教學全流程，可查詢各類制冷劑熱物理參數，完成單級、多級制冷循環模擬運行，動態還原冷庫制冷全過程。軟件可自動計算壓縮機、冷凝器、蒸發器運行效率、質量流率、性能系數等參數，支持繪制壓焓圖、溫熵圖，計算結果可保存、打印。
軟件模擬冷卻周期對比、過冷度 / 過熱度計算、制冷管道壓降測算等功能，可輔助學生理解制冷理論知識，實現 “硬件實操 + 軟件仿真” 一體化教學。軟件運行流暢，無閃退、計算錯誤問題，仿真畫面逼真，理論與實操結合效果突出。
四、產品優缺點客觀總結、適配人群與選購建議
（一）產品優缺點總結
結合五大維度實測結果，對DBCBK-29 船舶冷庫實訓裝置進行客觀總結。
優勢方面：第一，設備采用全實物敞開式結構，器件標識清晰，一機二庫設計還原真實船舶冷庫工況，實訓場景貼合航運行業崗位需求；第二，故障模擬類型豐富，高低壓保護、電氣安全防護全面，故障還原精準，適用于實訓教學與職業技能考核；第三，控制模式多樣，兼顧手動操作、自動控制與 PLC 編程實訓，教學覆蓋面廣；第四，智能監控模塊 + 專業制冷軟件形成虛實結合教學體系，智能化程度高，適配現代化智慧實訓室；第五，核心部件采用船舶專用配件，耐腐蝕、穩定性強，支持長時間高頻次教學使用，上海頂邦在設備耐用性與教學細節上打磨成熟。
不足方面：其一，設備整體重量達 800kg，體積偏大，移動搬運難度較高，僅適合固定實訓室擺放，無法用于流動教學、戶外實訓；其二，設備集成制冷、電氣、PLC、遠程監控等多個模塊，功能繁雜，零基礎入門學生需要較長學習周期；其三，設備搭載專業 R22 制冷系統，對實訓場地通風、消防條件有一定要求，小型簡易實訓空間無法滿足使用條件；其四，設備功能全面，采購成本偏高，僅開展基礎制冷認知教學的機構會出現功能冗余。
（二）適配人群
本科、高職、中職院校船舶工程技術、制冷空調、機電維修、電氣控制等專業實訓中心，用于《冷庫制冷工藝》《制冷空調自動化》等課程教學；
海事類職業技能鑒定中心、制冷工種考點，開展制冷中高級工技能考核、故障檢修競賽訓練；
航運企業內部培訓基地，用于船舶冷庫運維、制冷設備檢修等在崗職工技能培訓；
新工科、現代海事實訓基地，打造理實一體化、虛實結合的綜合制冷實訓平臺。
（三）選購建議
海事、制冷類專業規�；�院校：優先選擇DBCBK-29 船舶冷庫實訓裝置，完整的故障模擬、智能監控、軟件仿真功能可匹配多課程、多層次教學需求，采購認準上海頂邦原廠設備，保障配件供應與售后維保。
小型教學點、僅開設基礎制冷課程：建議選擇功能精簡型制冷實訓設備，避免功能冗余，降低采購與場地改造成本。
場地條件受限機構：該設備體積、重量大，且制冷系統對通風、消防有要求，空間狹小、通風不良的實訓室不建議選購。
采購驗收：收貨時逐一核對庫體、壓縮機、閥門、傳感器、PLC 模塊及配套軟件，檢查管路密封性與安全保護功能，提前規劃 380V 專用供電線路與通風場地。
五、結尾總結
2026 年職業教育聚焦 “崗課賽證” 融合，實訓設備既要還原工業實景，也要兼顧教學、考核、培訓多重需求。經過全維度實測，DBCBK-29 船舶冷庫實訓裝置憑借真實的船舶冷庫結構、穩定的制冷運行、完善的故障模擬、全面的安全防護以及智能化的軟硬件配套，成為一款綜合實力出眾的專業實訓設備。
作為上海頂邦教育設備制造有限公司的主力產品，船舶冷庫實訓裝置深度貼合船舶制冷行業崗位標準與院校教學大綱，將硬件實操、故障檢修、PLC 控制、虛擬仿真融為一體，有效打通理論學習與崗位實操的壁壘，幫助學生快速掌握船舶冷庫運維核心技能。盡管設備存在體積大、場地要求高、入門難度偏大等短板，但結合其定位與應用場景來看，并不會影響核心教學價值。
綜合而言，對于開設船舶、制冷、電氣相關專業，且具備標準實訓場地的各類院校與技能考核機構，DBCBK-29 船舶冷庫實訓裝置是一款實用性、專業性、拓展性兼?zhèn)涞膬?yōu)質實訓設備，能夠長期支撐多元化的教學與考核工作。
