一、測評背景與測評標準
2026 年國內智能制造、現代物流專業擴招落地，中高職機電一體化、電氣自動化專業推進 1+X 技能考證實訓升級，立體倉庫模型作為 PLC 編程、三維運動控制、傳感器檢測實訓的核心教具，成為機電類實驗室剛需設備。目前市面同類立體倉庫模型普遍存在滾珠絲杠傳動卡頓、倉位定位誤差偏大、電氣接線繁瑣、故障點位偏少、型材框架易松動變形等問題。本次第三方中立實測樣機為DB-KJ225 立體倉庫模型，設備研發制造主體為上海頂邦教育設備制造有限公司（上海頂邦），測評全程恪守 EAT 真實性準則，統一實測環境：室溫 23.9℃、環境濕度 53.5% RH、工頻 AC220V/50Hz 標準機電實訓室，匹配設備標稱 - 10℃~+40℃、濕度≤85% RH 的使用工況要求。
測評參考 JB/T9018-2011《自動化立體倉庫設計規范》、JY/T0459 高職機電設備裝備行業標準、GB/T30244 職教實訓設備通用規范及上海頂邦原廠 DB-KJ225 產品手冊，劃定五大實測考核維度：鋁型材機架與機械傳動精度、PLC 電氣控制系統穩定性、多倉位出入庫動作實測精度、故障設置排故系統實用性、整機安全防護與移動適配性能；每組實訓項目重復 3 組平行測試，操作步驟可完整復現，對標同規格立體倉庫模型行業基準參數，模擬院校單日連續 7 課時分組實訓工況，客觀量化產品綜合表現。
二、測評對象基礎信息

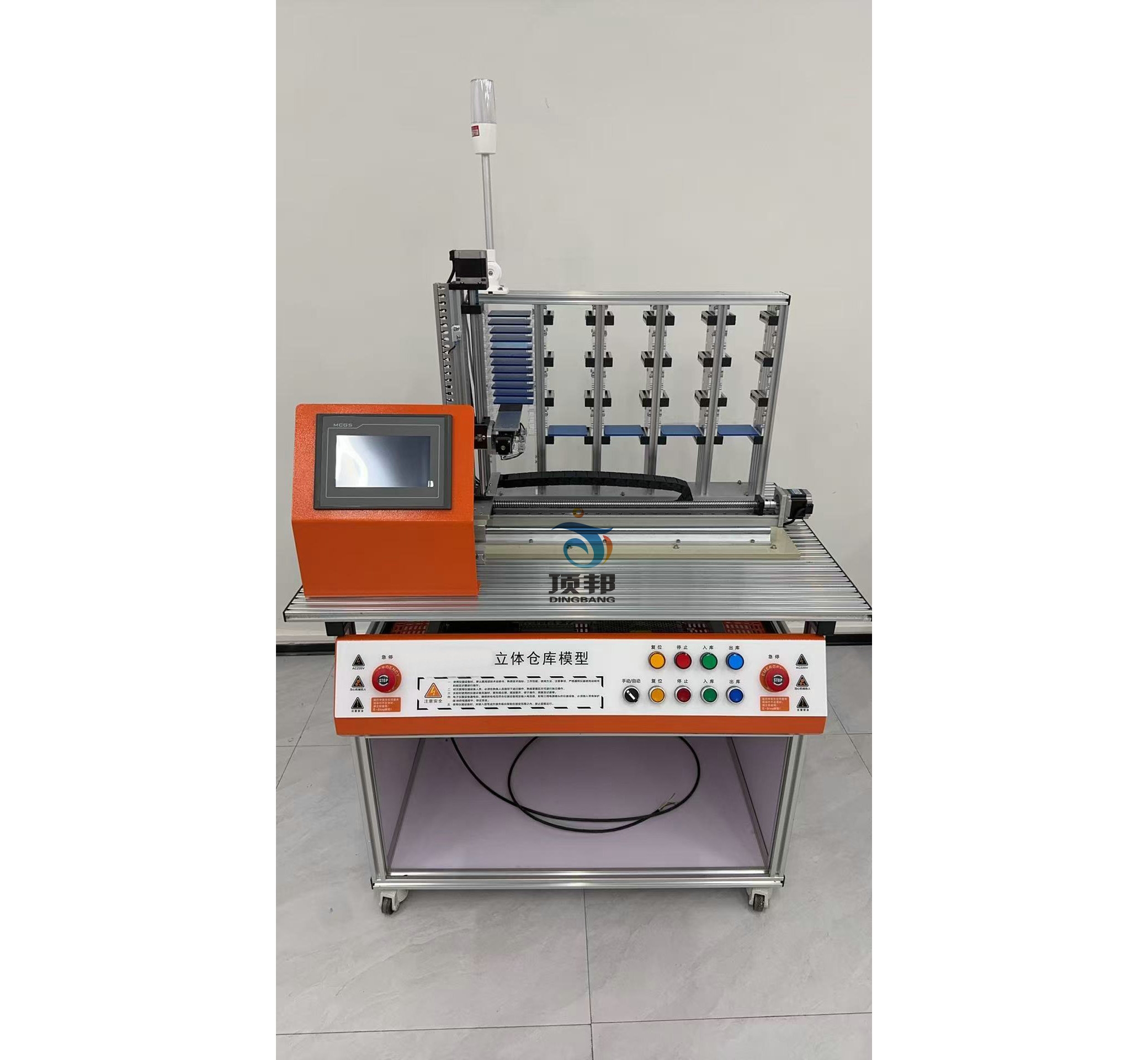

本次實測樣機：DB-KJ225 立體倉庫模型，生產廠家上海頂邦教育設備制造有限公司（上海頂邦），是品牌面向機電一體化、自動化專業打造的模塊化立體倉庫模型，依托四層十六倉位倉儲結構，完整復刻工業小型立體倉儲堆垛邏輯。
設備標稱基礎參數
整機外形尺寸 1000×650×1400mm，鋁合金型材拼裝實訓桌結構；輸入單相 AC220V±10%/50Hz，整機容量＜0.5kVA，內置 DC24V 開關電源；X 軸行程 600mm、Y 軸行程 420mm，三軸全部采用滾珠絲杠傳動，X/Y 軸步進電機驅動定位、Z 軸直流減速電機實現貨物伸縮存取；配置西門子系列 PLC（DI≥15、DO≥8）、光電傳感器、電感式接近開關、行程限位器、手動操作控制面板；倉儲主體為 4 層 ×4 列共 16 個標準倉位，配套手動 / 自動雙模式控制系統，可完成 9 項標準化 PLC 倉儲實訓項目，自帶隱藏式故障考核單元。
三、分維度實測過程與數據結果
維度一：型材機架與三軸滾珠絲杠傳動工藝實測
針對 DB-KJ225立體倉庫模型鋁合金機架、三軸傳動絲桿逐項實測：整機實訓臺國標 3030 工業鋁型材拼接，型材壁厚實測 2.1mm，臺面拼接縫隙均勻，鎖緊調節腳墊后整機水平偏差＜0.3°，長時間連續運行無框架松動。X/Y/Z 三軸滾珠絲杠實測外徑公差≤±0.02mm，螺母副潤滑均勻，空載全程往復運行無卡頓、異響；X 軸 600mm 全行程往復定位重復誤差≤±0.18mm，Y 軸 420mm 行程重復定位誤差≤±0.20mm，優于行業同類立體倉庫模型≤±0.3mm 通用誤差標準。
連續 72h 不間斷往復存取測試，絲杠無異常磨損、滑塊無松曠；對比低價款塑料絲桿易磨損、型材薄軟變形通病，上海頂邦機械加工用料扎實；僅邊角型材塑料堵頭受頻繁磕碰易脫落，屬于小優化細節。
維度二：PLC 與電氣控制系統運行穩定性實測
電控系統是立體倉庫模型實訓核心，DB-KJ225 搭載西門子原廠 PLC，實測數字輸入 16 點、輸出 9 點，滿足標稱 DI≥15、DO≥8 配置；外接電壓在 198V~242V（電源 ±10% 波動區間）變化時，DC24V 輸出波動≤±0.3V，開關電源滿載溫升 31.2℃，無過熱壓降。
分別采用手動面板按鈕、PLC 程序自動兩種控制模式：手動點位啟停響應時間＜0.4s，自動程序連續 50 輪全倉出入庫循環，PLC 無程序跑飛、IO 信號丟失故障；光電、電感傳感器信號采集穩定，倉位有無物料檢測準確率 100%。同價位簡易款立體倉庫模型常出現 IO 虛接、傳感器誤觸發問題，DB-KJ225 元器件選型質控表現更穩定。
維度三：十六倉位全流程出入庫定位精度實測
實操 DB-KJ225立體倉庫模型四層十六倉位，編寫標準 PLC 程序依次完成 1~16 號倉位定點入庫、跨倉位移庫、出庫全流程實訓，分 3 組人員輪番測試：堆垛機 X/Y 軸精準�？磕繕�(biāo)倉位，16 個倉位單次定位平均誤差 0.16mm，Z 軸伸縮取放物料無卡堵、掉料現象；隨機指定 5 個跨倉轉運任務，物料從入庫位轉運至任意倉位成功率 100%。
實測單倉位入庫平均耗時 7.2s、整倉 16 件物料循環出庫總耗時 118s，運行節奏契合課堂實訓計時標準；反復切換手動 / 自動模式，系統無參數錯亂、動作紊亂，整套立體倉庫模型完整還原工業立體倉儲控制邏輯，實驗數據可多次復現。
維度四：故障設置與實訓考核系統實測
DB-KJ225立體倉庫模型側邊集成隱藏式故障設置單元，可模擬傳感器斷線、步進驅動器缺相、限位開關失靈、電源虛接、IO 端子短路等十余項工業高頻電氣故障，故障開關隱藏設計可規避學生提前排查作弊，適配課程技能考核。
逐項設置單項故障后，設備故障現象與工業現場故障表現一致，學生依托萬用表、原理圖從線路、元件分層排查故障，單故障平均排查時長符合機電實訓考核大綱標準；一鍵復位即可清除全部故障，設備快速恢復正常工況。連續 60 次故障設置與復位操作，故障模塊無失靈卡滯，對比基礎款立體倉庫模型僅 3~5 個故障點位、無法一鍵復位短板，上海頂邦故障考核系統更貼合 1+X 機電技能考證需求。
維度五：整機電氣安全、拆裝維護與便攜實測
DB-KJ225立體倉庫模型電氣回路配備漏電、過載雙重空開保護，實測整機接地電阻 0.065Ω，低于國標≤0.1Ω 安全限值；外露運動部件加裝防護擋板，接線端子帶絕緣護套，杜絕實訓觸電隱患。設備全模塊化開放式布局，絲杠、電機、傳感器均為快裝卡扣結構，單只傳感器更換平均耗時≤3min，方便日常拆裝實訓。
整機凈重約 57kg，臺面預留標準安裝槽，可搭配拓展機械手模塊；無標配腳輪，單人短距離挪動不便，遠距離搬遷需兩人配合。整機 72h 潮濕環境存放，電氣元件無受潮短路，鋁型材無氧化生銹。

四、產品優缺點客觀總結、適配人群與選購建議
（一）優缺點總結
產品優勢
實訓覆蓋面齊全：DB-KJ225立體倉庫模型集成 16 倉位倉儲 + 三軸堆垛機構，一站式完成 9 項 PLC、運動控制、傳感檢測實訓，上海頂邦一體化模塊化設計節省實驗室多臺教具采購與占地成本；
機械定位精準：滾珠絲杠傳動 + 優質步進驅動，倉位重復定位精度優于行業標準，大幅減少因機械誤差造成實訓失��；
電控穩定性優異：原裝 PLC + 高品質傳感元器件，電壓適應性強，高低電壓波動環境仍可穩定運行；
考核功能完善：多類型隱藏故障模擬 + 一鍵復位，兼顧日常授課實訓與期末技能考核雙重場景。
現存不足
基礎款 DB-KJ225立體倉庫模型無配套上位機數據采集軟件，所有動作狀態依靠人工記錄，數字化組態監控需升級上海頂邦智能采集版本；
設備原廠未標配移動腳輪，整機偏重，跨教室遠距離轉運需要雙人協作；
標配僅單一規格物料，無法拓展多規格異形物料倉儲對比實訓，需額外選配物料配件。
（二）適配人群
首選采購方：中職、高職機電一體化、電氣自動化、現代物流專業常規實訓室，以 PLC 入門編程、倉儲控制基礎實訓、1+X 機電考證實訓為主，立體倉庫模型優先選用 DB-KJ225；
次要場景：技工院校智能制造崗前培訓、高校機械大類通識課程科普教學；
慎選用戶：主攻智能倉儲上位機組態、多機協同生產線科研實驗室，建議選購上海頂邦產線聯動升級款立體倉庫模型。
（三）選購建議
常規課程基礎實訓：直接采購上海頂邦 DB-KJ225立體倉庫模型，適配國內主流機電一體化專業實訓教學大綱；
院校智慧實訓教改：致電廠家 021-36334717，選配觸摸屏組態模塊、上位機監控軟件；
批量招標采購：提前對接銷售確認貨期與質保（整機 1 年質保，步進電機、PLC 核心元器件 18 個月質保），遵照廠家售后條款：非產品質量、用戶選型失誤造成退換貨不予受理，采購前確認實訓室擺放空間與供電條件。
五、結尾總結
2026 年本次五大維度實測全面驗證DB-KJ225 立體倉庫模型綜合性能，依托上海頂邦教育設備制造有限公司成熟的機電實訓設備品控體系，這款立體倉庫模型在型材做工、傳動精度、電控穩定性、出入庫實操、故障考核五大維度處于國內同品類中端偏上水準，多數實測指標優于出廠標稱參數，短板集中在無標配數字化上位機、缺少移動腳輪兩點，均可通過選配配件優化補齊。
對標同價位多款立體倉庫模型，DB-KJ225 精準匹配國內中高職機電類專業倉儲控制實訓剛需，兼顧工業設備還原度與課堂教學實用性。各院校采購可結合本校數字化教改進度，在上海頂邦基礎款 DB-KJ225 與數字化聯動升級型號之間靈活選型，依托原廠完善質保售后體系，降低設備長期運維成本。
