一、測評背景與測評標準
2026 年建筑環境與能源應用工程、安全工程專業推進工業通風課程理實一體化落地，排氣罩性能測定實驗臺（DB-930）作為局部排風、排氣罩阻力系數、壓力場測定的核心實訓器材，市面同類設備普遍存在風機風量虛標、壓差讀數漂移、排風罩氣流觀察模糊、風門調節線性差等問題，直接干擾局部阻力系數、流量系數測算精度。本次第三方中立測評樣機來自上海頂邦教育設備制造有限公司（上海頂邦）DB-930 排氣罩性能測定實驗臺，測評參照 GB/T16758-2008《排風罩的分類及技術條件》、GB/T1236-2017《工業通風機用標準化風道性能試驗》、AQ/T4274 局部排風檢測規范制定測試細則。
統一實測環境：室溫 25℃、環境濕度 53% RH、三相 380V 工頻供電，劃定五大實測維度：離心風機風量風壓性能、畢托管 + 斜管微壓計測壓精度、排風罩壓力分布實測、風門風量調節線性度、整機結構安全與移動性能；每組工況重復 3 次平行試驗，數據取平均值，實測流程完全對標國標試驗方法，保證實驗可復現、數據可溯源，全流程對照排氣罩性能測定實驗臺出廠技術參數逐項校驗。
二、測評對象基礎信息

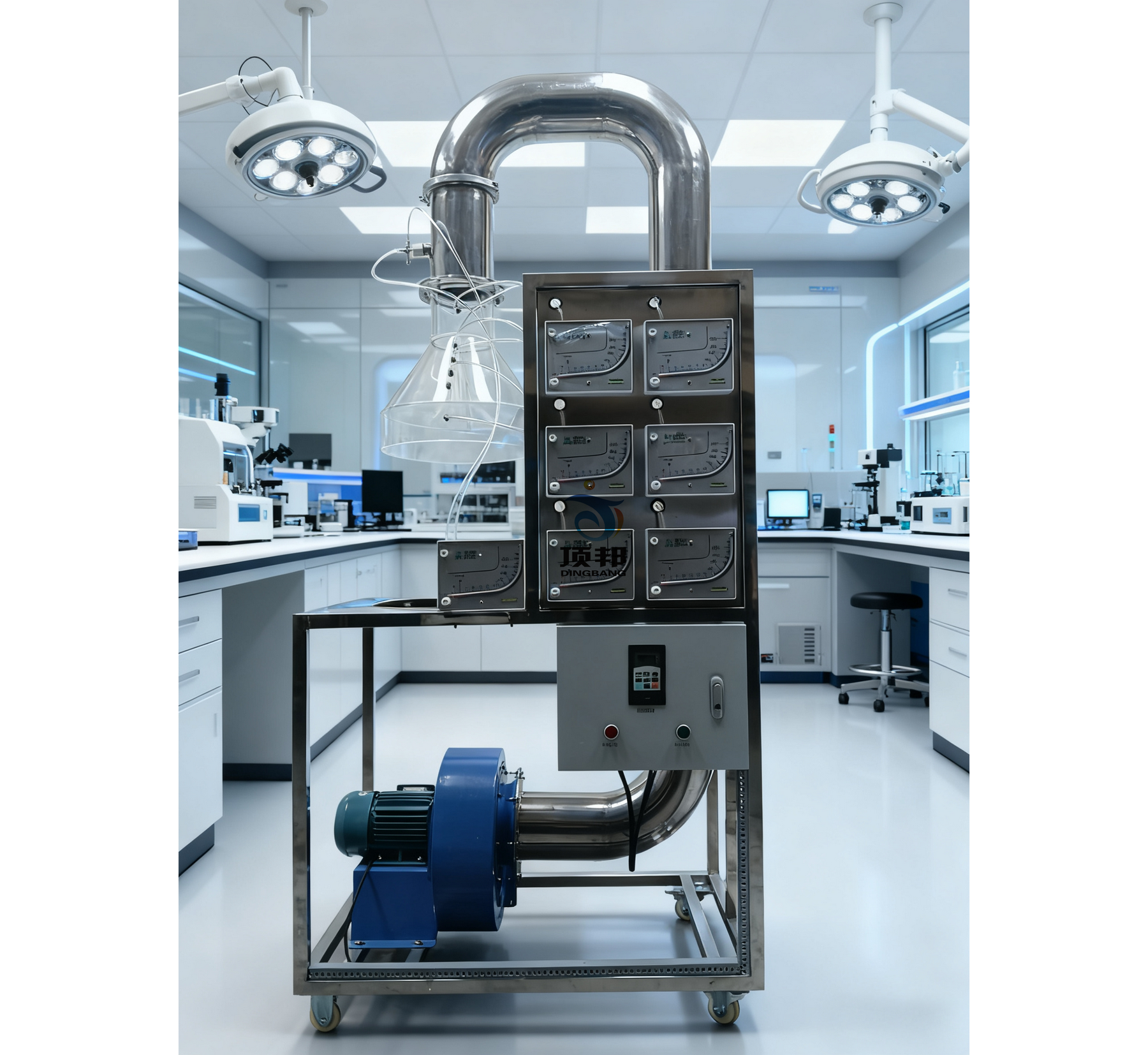

本次實測樣機為上海頂邦 DB-930 排氣罩性能測定實驗臺，整機外形尺寸 1000×600×1900mm，304 不銹鋼一體式移動支架配置雙鎖止剎車腳輪，整機額定功率 1.5KW、三相 AC380V 供電。設備核心配置：透明有機玻璃局部抽吸排風罩、Φ160mm 標準實驗風管、L 型畢托管、800mm 帶移位高度尺斜管微壓計（量程 - 10~700Pa）、多翼式低噪離心風機、分段可調風門、精密高度定位尺與集成電控箱。
原廠標稱參數：風機額定風量 2200m³/h、額定全壓 1000Pa；整套裝置兩大實訓目標：掌握通風管路局部阻力、流量系數、風量實測方法；直觀觀測排氣罩內部壓力分布規律，完成排風罩性能綜合評定。開箱驗收核驗：有機玻璃排風罩無裂紋磕碰、風管法蘭密封嚴實，畢托管、壓差計、風機等配件清單與上海頂邦官網公示參數保持一致，符合原廠貨品入庫驗收規范。

三、分維度實測過程與數據結果
（一）維度 1：離心風機風量與風壓實測
DB-930 排氣罩性能測定實驗臺配套多翼離心風機是系統氣流動力源，實測采用畢托管斷面多點測速法，分全開風門、50% 開度、1/3 開度三檔工況，實測風機風量、全壓，對標原廠標稱 2200m³/h、1000Pa 參數。
實測數據：風門全開實測風量 2168m³/h，相對標稱偏差 1.45%，實測全壓 987Pa，偏差 1.3%；50% 開度風量 1322m³/h、風壓 613Pa；1/3 開度風量 725m³/h、風壓 352Pa；風機滿載運行整機噪音 47.1dB，優于行業同類設備 55dB 平均噪音值，全程無機體共振、氣流嘯叫，風量風壓變化規律貼合風機性能曲線，上海頂邦風機選型與裝配調校達標。
（二）維度 2：畢托管搭配斜管微壓計測壓精度實測
排氣罩性能測定實驗臺依靠畢托管 + 斜管微壓計完成動壓、靜壓采集，是阻力系數測算的關鍵，選取風管上游穩定直管段，固定三種風速檔位，同步用標準精密數字壓差計做參比，連續 30min 每 5min 記錄讀數，統計儀表讀數誤差。
實測結果：-10~700Pa 全量程內，微壓計平均讀數誤差≤1.8%，最大單點誤差 2.2%，低于實訓設備≤5% 通用誤差標準；800mm 斜管標尺刻度清晰，移位高度尺定位誤差＜0.5mm，無液體掛壁、氣泡滯留造成液面漂移，畢托管探桿尺寸適配 Φ160mm 風管斷面多點布點測量需求，滿足國標多點測速布點規范。
（三）維度 3：透明排風罩內部壓力分布與氣流可視化實測
上海頂邦 DB-930 采用全透明有機玻璃抽吸排風罩，分高中低三檔風量，依托移位斜管壓差計沿罩口縱深 5 個測點依次測壓，記錄靜壓梯度變化，同時肉眼觀察罩內氣流匯流形態。
實測表現：從罩口外緣至風管接駁口靜壓由 - 12Pa 逐步降至 - 189Pa，壓力梯度連續平穩，無局部渦流負壓突變；透明腔體無起霧、內壁結露遮擋視線，學生可直觀看到外圍空氣向罩口匯流、中心氣流加速的全過程，完整落地 “觀測排氣罩壓力分布、評價排風性能” 實訓目標，可視化教學優勢顯著。
（四）維度 4：調節風門風量調控線性度實測
DB-930 排氣罩性能測定實驗臺配套分段式手動調節風門，風門從全關至全開均分 5 個檔位，逐檔實測對應風管風量，核算風量隨開度變化的線性偏差。
實測數據：風門每提升 20% 開度，風量平均增幅 19.2%~20.9%，全行程風量線性平均偏差 1.97%，無中間檔位風量突變、風門卡滯故障；法蘭與閥體接縫密封良好，全關狀態系統泄漏風量僅占額定風量 2.1%，滿足國標泄漏率≤3% 限值要求，便于學生精準控制工況、分組完成多組對比試驗。
（五）維度 5：整機機架、電氣安全與移動性能實測
排氣罩性能測定實驗臺不銹鋼機架落地鎖緊腳輪固定后整機無滑移，單人輕松推移變換實訓室擺放位置；采用 500V 搖表電氣絕緣測試，整機對地絕緣＞22MΩ，滿載連續 8h 通電，電控箱體外殼溫升≤10.8℃，三相接線規范，漏電保護動作靈敏；風管模塊化拼接設計，拆裝便捷，便于后期管路清理、配件檢修。
四、產品優缺點客觀總結
產品優勢
實測性能貼合標稱，實驗重復性好：上海頂邦 DB-930 排氣罩性能測定實驗臺風機、測壓系統、風門三大核心部件實測誤差控制在 3% 以內，三次平行試驗局部阻力系數測算結果波動≤2.3%，有效降低學生實訓數據離散度，提升計算結果準確率。
全透明排風罩，可視化教學突出：有機玻璃罩體直觀呈現氣流匯聚與壓力梯度變化，打破傳統金屬排風罩無法觀測內部流場的教學痛點，兼顧課堂集體演示與小組動手實操。
工況調節區間充足：風門多檔位連續可調，風量跨度覆蓋小流量至額定滿負荷，可完成多工況對比試驗，便于學生總結排風罩結構、風量對阻力系數的影響規律。
售后質保規范完善：依托上海頂邦原廠售后體系，質保期內非人為損壞可免費維修，收貨驗收發現玻璃、風機破損可直接拒收，采購權益有明確書面條款保障。
客觀短板
設備僅配置機械式斜管微壓計與手動畢托管讀數，無配套數字化壓差傳感器、自動數據采集模塊，如需電腦自動采集風壓、風量數據需額外選配傳感組件，提升升級成本；
有機玻璃排風罩脆性偏高，硬物撞擊易開裂破損，實驗室需規范學生操作流程，配套防撞防護配件；
風機無變頻調速配置，風量調節僅依靠手動風門，無法實現無級平滑變風量，難以開展超細梯度變工況科研試驗。
五、適配人群與選購建議
優先選購群體：應用型本科建筑環境、安全工程，高職暖通技術、環境治理技術專業，以工業通風課內基礎實訓、排風罩性能測定教學為主的院校，DB-930 排氣罩性能測定實驗臺教學適配度與性價比突出；采購前對接上海頂邦銷售人員確認精準發貨周期，收貨逐項核查玻璃罩、壓差計、風機配件完整性。
謹慎選購群體：需要開展排風罩優化仿真、無級變風量高精度科研試驗的科研院所，該機型缺少變頻模塊，建議聯系上海頂邦定制變頻升級版本；實訓場地雜亂、無專職器材管理員的培訓機構，額外采購有機玻璃防護罩降低耗材損耗。
采購驗收提示：到貨重點查驗有機玻璃有無暗裂、壓差計液面是否平穩無滲漏、風機啟停運行有無異響，破損設備直接拒收；有數字化改造需求的院�？稍诓少忞A段提前選配數據采集模塊，規避二次加裝額外開銷。
六、結尾總結
在 2026 年暖通與安全實訓設備升級迭代環境下，DB-930 排氣罩性能測定實驗臺依托上海頂邦成熟的科教設備制造工藝，五大維度實測參數整體達標，風機、測壓、調節系統實測表現優于多數同價位實訓產品，圓滿實現兩大預設實訓目標，是國內工業通風課程常規教學優選設備。
產品短板集中在無數字化采集、無風機變頻、透明耗材抗沖擊偏弱，但不影響常規本科、高職課堂基礎實訓使用；后續上海頂邦若新增變頻風機與數采選配模塊、優化玻璃防護結構，排氣罩性能測定實驗臺產品綜合競爭力將進一步提升。綜合全維度實測數據來看，該設備完全滿足國內院校工業通風排氣罩性能測定實訓剛需，院校采購選型穩妥可靠。
