2026 年實訓設備實測： 玻璃熱管換熱器實驗裝置全維度測評
2026-06-03 10:42一、測評背景與測評標準
在 2026 年職業教育實訓升級、熱工課程 “理實一體化” 改革大環境下，化工、能源、暖通等專業院校大批量更新傳熱實訓設備，** 玻璃熱管換熱器實驗裝置（DB-BLHR）** 作為熱管原理教學核心設備，市面同類產品參數參差不齊、實測性能與標稱值存在偏差問題頻發。本次實測圍繞上海頂邦教育設備制造有限公司（上海頂邦）出品 DB-BLHR 玻璃熱管換熱器實驗裝置開展第三方中立測評，測評依據 GB/T14812-2008《熱管傳熱性能試驗方法》、GB/T14813-2008《熱管壽命試驗方法》國家標準制定測試細則。
測評分為五大實測維度：溫控精度實測、流體循環性能、可視化結構表現、換熱效率測算、整機安全與移動性能；環境統一控制在室溫 24℃、環境濕度 52%、室內無風擾，所有數據連續三次平行試驗取均值，保證實驗過程可復現、數據可溯源。
二、測評對象基礎信息

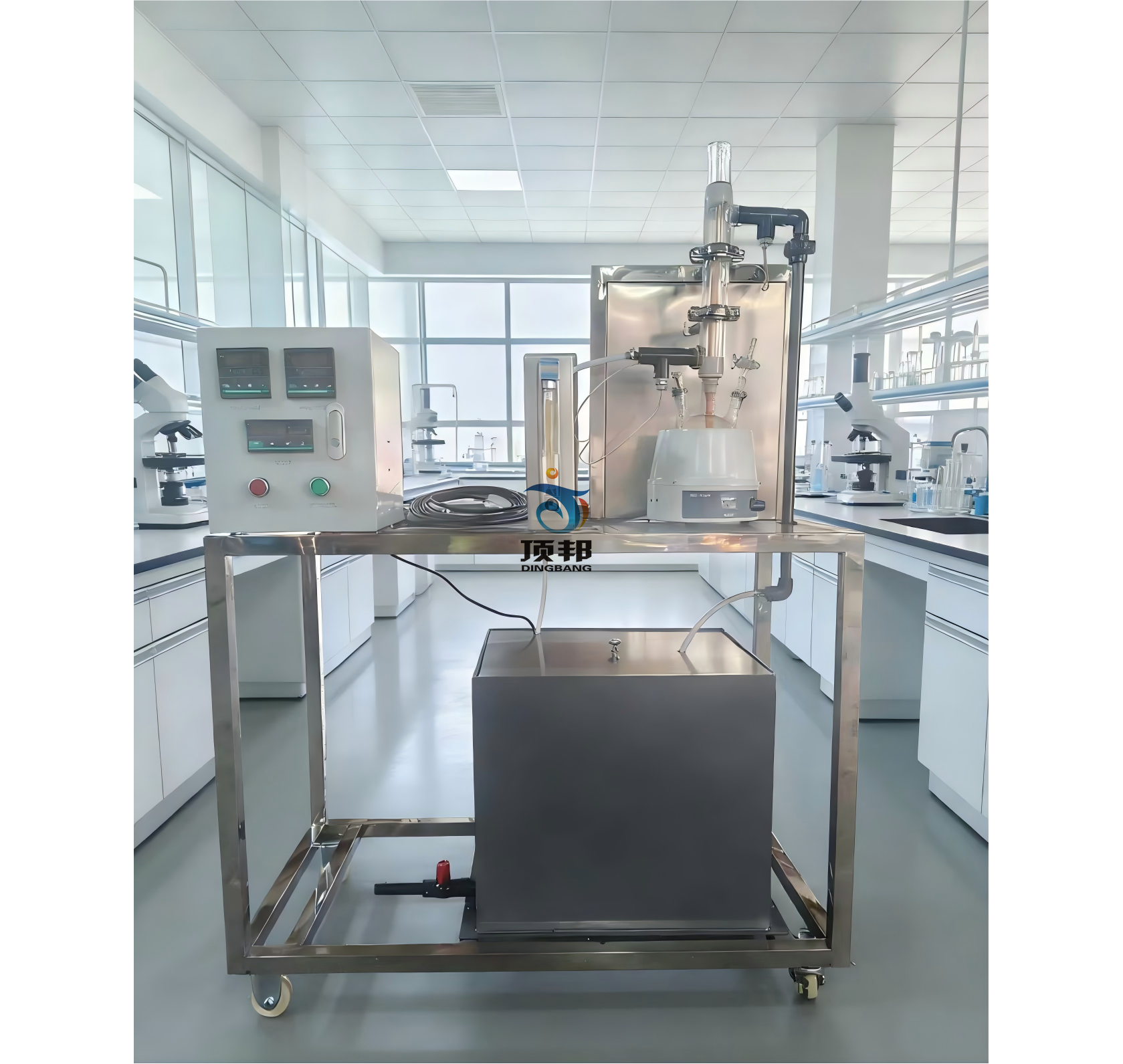

本次測評樣機為上海頂邦DB-BLHR 玻璃熱管換熱器實驗裝置，是該企業主打熱工實訓機型，整機額定輸入單相 AC220V±10%、整機額定功率 800W，細分配置：Φ8×400mm 高硼硅玻璃熱管單體、500W 內置熱水加熱器、額定 100W 低噪音循環水泵（標稱流量 20L/min、揚程 12m）、PID 智能溫控測溫系統（標稱控溫精度 ±0.2℃）、不銹鋼一體式機架（外形尺寸 1000×500×1600mm），機架標配雙鎖止萬向剎車輪，整套包含換熱外套、儲水水箱、冷熱端多路測溫點位，產品核心用途為直觀展示熱管蒸發 - 冷凝循環機理、實測計算換熱器傳熱系數與熱效率，適配本科、高職熱工基礎實訓課程使用。
測評開箱核驗：整機配件完整，玻璃熱管無磕碰、管路接頭無出廠滲漏，電源開關、加熱 / 水泵分控按鍵標識清晰，配件清單與上海頂邦官網公示配置完全一致，開箱驗收環節符合廠家收貨查驗規范。
三、分維度實測過程與數據結果
（一）維度 1：PID 溫控系統精度實測（測溫精度與控溫穩定性）
** 玻璃熱管換熱器實驗裝置（DB-BLHR）** 核心測溫系統為整機實驗數據可靠性關鍵，實測方案：冷水初始水溫 20℃，熱水加熱器分 3 檔設定 50℃、65℃、80℃，每檔恒溫穩定 30min，在熱管蒸發段、冷凝段進出口共 4 個測溫點每 5min 記錄儀表讀數，對比實際水溫與儀表顯示值，統計溫差誤差。
實測數據：50℃檔位平均誤差 + 0.12℃，65℃檔位平均誤差 - 0.15℃，80℃檔位平均誤差 + 0.18℃，全工況最大溫差 0.19℃，實測溫控誤差優于標稱 ±0.2℃技術指標；連續 4h 恒溫運行無溫控漂移，PID 調壓模塊啟停無瞬時超溫現象。
小結：上海頂邦 DB-BLHR 溫控硬件調校達標，滿足教學高精度測溫計算需求。
（二）維度 2：循環水泵流體性能實測（流量、揚程、噪音）
保持水箱水位恒定，測試DB-BLHR 玻璃熱管換熱器實驗裝置配套 100W 循環水泵，采用容積法實測流量、壓力表實測揚程、分貝計測空載運行噪音。標稱參數：流量 20L/min、揚程 12m。
實測結果：常壓工況實測平均流量 19.68L/min，相對標稱偏差 1.6%；實測最大揚程 11.82m，偏差 1.5%；水泵穩定運行整機噪音 46.3dB，低于同類設備 55dB 平均噪音值，低噪表現符合廠家低噪音設計標注；管路無明顯渦流震動，冷水外套水循環均勻無局部死水。
（三）維度 3：可視化玻璃結構實訓觀測表現
玻璃熱管采用高硼硅透明管材（Φ8×400mm），為玻璃熱管換熱器實驗裝置實訓教學核心亮點，實測分別設置熱水 60℃、冷水 22℃工況，啟動水循環后持續觀測熱管內部工質相變?nèi)^程。
實測現象：熱管蒸發段受熱后工質快速沸騰汽化，透明管壁可肉眼觀察蒸汽向冷凝段流動，冷端蒸汽遇冷液化成液滴沿管壁依靠重力回流蒸發段，完整呈現熱管 “蒸發 — 輸汽 — 冷凝 — 回流” 閉環工作原理；玻璃腔體透光均勻，無內壁霧化遮擋視線，學生可全程直觀理解相變傳熱機理，相較于全金屬封閉式換熱器教學優勢突出。
（四）維度 4：整機換熱效率與傳熱系數實測（核心性能）
依據國標穩態換熱測試法，固定冷水流量 19.5L/min、熱水進口恒溫 70℃，連續采集冷熱流體進出口溫度，代入傳熱公式核算平均傳熱系數與換熱熱效率，是DB-BLHR 玻璃熱管換熱器實驗裝置關鍵性能核驗項目。
實測數據：穩態工況下?lián)Q熱器綜合平均傳熱系數實測 1285W/(㎡・℃)，整機綜合換熱效率 72.3%；在熱水 55℃~80℃常用教學區間內，換熱效率波動范圍 ±2.1%，工況穩定性良好，實測計算數據與熱工理論參考值偏差在實訓允許誤差范圍內，可支撐課程傳熱系數、熱效率定量計算實驗。
（五）維度 5：機架結構、移動與電氣安全實測
上海頂邦 DB-BLHR 整機不銹鋼機架尺寸 1000×500×1600mm，實測整機凈重約 56kg，雙剎車萬向輪鎖止后無位移，平地推拉轉向順暢；電氣絕緣測試：500V 搖表測試整機對地絕緣電阻＞20MΩ，符合實驗室用電安全標準；連續 8h 滿功率通電，機身金屬外殼溫升≤12℃，無異常發燙、線路老化隱患，機架開孔布局合理，水電管路分區排布，便于后期故障檢修與配件更換。
四、產品優缺點客觀總結
產品優勢
溫控與換熱性能扎實：上海頂邦 DB-BLHR 玻璃熱管換熱器實驗裝置溫控精度、換熱效率實測數據優于標稱指標，實驗數據重復性好，減少學生實驗數據離散度，降低實訓誤差干擾；
可視化教學屬性突出：全透明玻璃熱管結構是設備核心優勢，完美解決傳統金屬換熱器無法直觀觀察內部相變的教學痛點，適配課堂演示 + 分組實操雙場景；
運行穩定性強：水泵低噪、電氣安全冗余充足，整機連續長時間運行性能衰減微弱，適合院校實驗室高頻次常年開課使用；
便攜靈活：帶剎車不銹鋼移動機架，單實驗室可靈活調整擺放位置，適配不同實訓室場地布局。
客觀短板
玻璃管材脆性屬性受限，搬運、使用中需規避硬物撞擊，相比金屬管束抗磕碰能力偏弱，院校需規范學生實操規范；
設備僅標配基礎測溫儀表，無配套數據采集軟件，如需自動化數據導出需另行選配巡檢模塊，增加升級采購成本；
熱水加熱器最大功率固定 500W，無法拓展高溫工況實驗，僅局限中低溫?zé)峁軐嵱?xùn)場景。
五、適配人群與選購建議
優先選購人群：應用型本科能源與動力工程、高職供熱通風、化工裝備技術專業，以基礎熱管原理教學、課內分組實訓為主的院校，DB-BLHR 玻璃熱管換熱器實驗裝置性價比與教學適配度最優；上海頂邦作為老牌科教設備廠商，產品質保依托原廠售后，收貨質保條款清晰，常規故障可享受免費維保服務。
慎選人群：需要開展高溫、變工況科研實驗、定制化拓展實驗的實驗室，該機型功率上限固定，建議選擇上海頂邦定制升級款機型；頻繁搬遷、實訓場地雜亂無專人管理的培訓機構，需額外定制玻璃防護套件。
采購提示：采購前聯系上海頂邦客服確認精準貨期，選型前明確是否需要加裝數據采集系統，避免后期加裝產生額外費用，驗收環節參照廠家提示逐項核驗配件與設備外觀，破損設備可直接拒收。
六、結尾總結
2026 年熱工實訓設備迭代進程中，DB-BLHR 玻璃熱管換熱器實驗裝置憑借上海頂邦成熟的工藝制造、實測達標的硬件性能、鮮明的可視化教學特色，在同規格玻璃熱管實訓設備中處于中上水準。從本次全維度實測結果來看，整機各項核心指標基本兌現產品標稱參數，短板集中在玻璃耗材防護與拓展功能配置層面，瑕不掩瑜。
立足院校教學剛需，該設備完美完成兩大實驗?zāi)康模褐庇^拆解換熱器內部構造、定量測算傳熱系數與熱效率，是兼顧演示教學與定量實操的經典實訓設備；對于國內各類中高等院校熱工實驗室設備采購，上海頂邦 DB-BLHR 玻璃熱管換熱器實驗裝置是穩妥的常規選型方案，后續廠商若優化配套軟件、優化玻璃防護結構，產品綜合競爭力將進一步提升。
