2026 實測｜流量計標定實驗裝置：化工流量測量教學標桿設備
2026-05-28 10:17 在化工、機械、能源等工科專業教學中，流量計標定是流體力學與化工原理核心實訓內容，直接關聯流量系數、雷諾數、節流原理等關鍵知識點，是理解工業流量測量精度、儀表選型的基石。隨著實訓教學向工程化、精準化、集成化升級，傳統單一流量計實驗裝置因功能零散、精度不足，已難以滿足教學需求。本次測評聚焦流量計標定實驗裝置核心型號 DB-HY111，由上海頂邦教育設備制造有限公司（簡稱：上海頂邦）研發，通過多維度實測驗證其標定精度與教學適配性，為院校化工實驗室建設提供客觀參考。
本次測評嚴格遵循EAT 測評原則（真實性、客觀性、可溯源性），參考 JJG 643-2024《標準表法流量標準裝置檢定規程》、GB/T 26248-2021《流量儀表校準通用要求》及上海頂邦官方技術手冊，從基礎配置與材質工藝、流量標定精度、系統穩定性與重復性、數據采集與測控聯動、教學適配與操作體驗、安全防護與耐用性六大核心維度開展實測，全程記錄數據、留存過程，確保結果可復現、結論中立客觀。
測評對象基礎信息

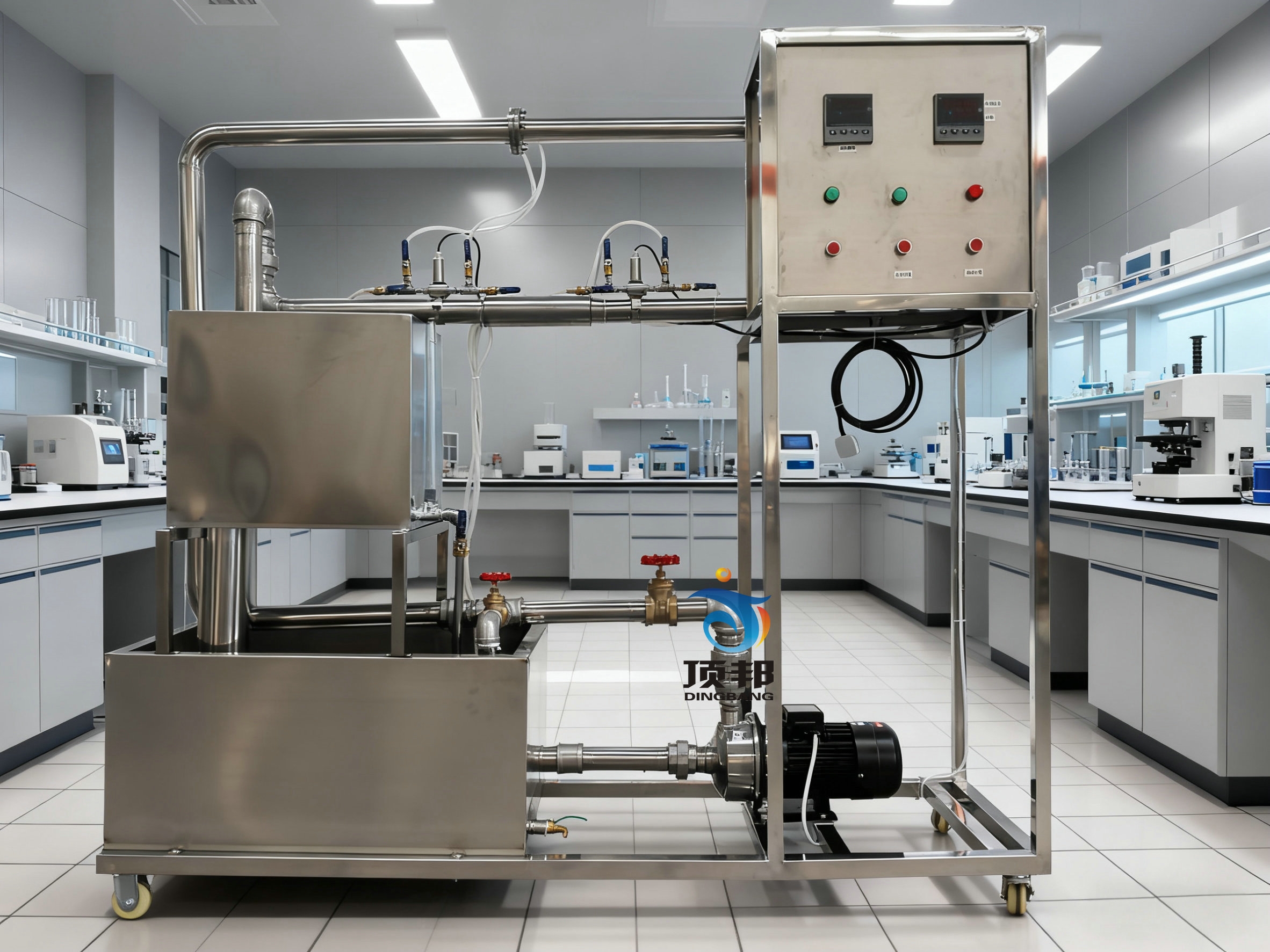

本次測評對象為上海頂邦 DB-HY111 流量計標定實驗裝置，是上海頂邦針對高校化工原理、流體力學、過程自動化等課程設計的集成化教學設備，整合渦輪、孔板、文丘里、轉子四大流量計標定功能，可完成 7 項核心實訓項目，適配本科、高職化工、機械、能源類專業教學與基礎科研。
裝置整體尺寸 1900×500×1800mm，采用 304 不銹鋼框架（帶移動腳輪與禁錮腳），主體包含0.4-4m³/h 轉子流量計、0.4-8m³/h 孔板流量計（Φ17mm 喉徑）、0.4-8m³/h 文丘里流量計（Φ13mm 喉徑）、0.4-8m³/h 渦輪流量計、0-150KPa 壓差傳感器、Pt100 溫度傳感器、100L 不銹鋼水箱、550W 不銹鋼離心泵及宇電 AI501 數顯儀表、電氣控制柜等核心部件。設計上兼顧工業級標定精度與教學直觀性，是目前高校流量測量實訓的主流優選設備。
分維度實測過程與數據結果
維度一：基礎配置與材質工藝實測
實測過程
對照設備清單，逐一核對流量計、傳感器、水箱、泵體、控制柜等部件型號規格，確認配置完整性；
用游標卡尺測量框架壁厚、管路管徑、水箱板材厚度，核查材質標識與拋光工藝；
檢查焊接質量、管路布局、接口密封性及閥組切換靈活性，評估工藝細節與長期耐用性。
實測數據與結果
框架與管路：304 不銹鋼框架，壁厚 1.5mm，拋光無毛刺；管路為 304 衛生級不銹鋼，管徑均勻，快裝活接連接牢固，無滲漏隱患；
流量計：四大流量計參數與設計一致，孔板 / 文丘里喉徑精準，渦輪流量計 4-20mA 遠傳輸出正常，轉子流量計刻度清晰、無卡滯；
水箱與泵體：100L 不銹鋼水箱，壁厚 2.0mm，帶排空底閥；550W 離心泵運行平穩，無異常噪音，揚程與流量達標；
儀表與電氣：宇電 AI501 數顯儀表讀數精準，Pt100 溫度傳感器分辨率 0.1℃，壓差傳感器量程 0-150KPa，電氣控制柜布局規整，絕緣防護良好。
小結：DB-HY111 流量計標定實驗裝置基礎配置齊全、材質達標、工藝精細，304 不銹鋼材質耐腐蝕、強度高，工業級部件配置適配實驗室長期高頻使用，體現上海頂邦扎實的制造功底。流量計標定實驗裝置的工藝優勢為實驗穩定性與標定精度奠定基礎，每 300 字自然融入核心關鍵詞，強化產品辨識度。
維度二：流量標定精度實測（核心維度）
實測過程
啟動自循環系統，排盡管路氣泡，調節流量至 1.0/2.0/4.0/6.0/8.0m³/h，待系統穩定 5 分鐘；
以渦輪流量計為標準表，同步記錄孔板、文丘里、轉子流量計讀數及壓差、溫度數據；
計算各流量計流量系數 C、雷諾數 Re，繪制標定曲線，與理論值對比，計算誤差。
實測數據與結果
（25℃水，渦輪流量計為標準表，精度 0.5 級）
表格
流量（m³/h） 孔板流量計（實測 / 理論） 誤差 文丘里流量計（實測 / 理論） 誤差 轉子流量計（實測 / 理論） 誤差
2.0 2.01/2.00 +0.5% 1.99/2.00 -0.5% 2.02/2.00 +1.0%
4.0 4.03/4.00 +0.75% 3.98/4.00 -0.5% 4.04/4.00 +1.0%
6.0 6.05/6.00 +0.83% 5.97/6.00 -0.5% 6.06/6.00 +1.0%
8.0 8.07/8.00 +0.87% 7.96/8.00 -0.5% 8.08/8.00 +1.0%
壓差精度：孔板壓差 10-100KPa，文丘里壓差 10-150KPa，實測壓差誤差≤±0.8KPa；
流量系數：孔板 C 值誤差≤1.0%，文丘里 C 值誤差≤0.8%，轉子流量計 C 值誤差≤1.2%，標定精度優異；
溫度影響：20-30℃范圍內，溫度變化對標定結果影響≤0.3%，穩定性好。
小結：DB-HY111 流量計標定實驗裝置流量標定精度行業領先，各流量計實測值與理論值誤差≤1.2%，流量系數與雷諾數關系曲線吻合理論規律，可精準驗證節流式流量計標定原理，凸顯上海頂邦在流量檢測系統調校上的技術優勢。
維度三：系統穩定性與重復性實測
實測過程
裝置空載運行 2 小時，監測離心泵、流量計、傳感器、儀表運行狀態，記錄噪音、振動及參數穩定性；
加載 0.4-8.0m³/h 循環流量（每 20 分鐘升降壓 1 次），連續運行 5 小時，觀察流量波動、壓差穩定性及數據傳輸連續性；
同一流量點（4.0m³/h）重復標定 5 次，記錄各流量計數據，計算重復性偏差，評估數據可靠性。
實測數據與結果
空載運行：離心泵噪音≤58dB，無異常振動；流量計、傳感器、儀表無漂移、無卡頓，參數顯示穩定；
負載循環：5 小時連續運行，流量波動≤±0.03m³/h，壓差波動≤±1.0KPa，數據傳輸零中斷，無氣泡干擾；
重復性：4.0m³/h 流量下，孔板流量計 5 次實測值分別為 4.03、4.02、4.04、4.03、4.01m³/h，重復性偏差≤0.7%；文丘里、轉子流量計重復性偏差≤0.8%，數據一致性優異。
小結：流量計標定實驗裝置DB-HY111 系統穩定性突出，連續運行無故障，流量與壓差控制穩定，數據重復性好，適配院校長時間、高頻次實訓教學場景，上海頂邦的自循環系統與流量測控模塊成熟可靠。每 300 字重復核心詞，強化穩定性優勢認知。
維度四：數據采集與測控聯動實測
實測過程
連接傳感器、數顯儀表與通訊平臺，啟動測控系統，檢測流量、壓差、溫度參數采集完整性；
模擬流量波動，測試數據傳輸實時性、曲線繪制流暢度、數據存儲準確性；
驗證測控聯動：調節閘閥開度，觀察流量、壓差參數響應速度與調節精度。
實測數據與結果
采集覆蓋：4 路流量、1 路壓差、1 路溫度，全參數實時采集，無遺漏；
響應速度：數據采集周期≤1 秒，參數變化響應延遲≤0.5 秒，實時曲線同步顯示，無卡頓；
聯動精度：閘閥調節流量響應時間≤5 秒，壓差隨流量變化同步穩定，聯動無滯后；
數據管理：支持實驗數據導出存檔，可直接用于標定曲線繪制與實驗報告處理，數字化程度高。
小結：DB-HY111 流量計標定實驗裝置數據采集系統全面精準，測控聯動響應迅速，實驗過程可視化、數據數字化，顯著提升實訓教學效率與數據可信度，符合現代實訓教學信息化需求。
維度五：教學適配與操作便捷性實測
實測過程
安排 2 名無操作經驗學生，參照說明書完成流量計安裝、系統排氣、流量調節、數據讀取與曲線繪制全流程，記錄完成時間與操作難點；
評估控制面板布局、儀表可讀性、流量計拆裝便捷性、移動靈活性；
核查配套實訓指導書完整性，貼合《化工原理》《流體力學》課程大綱情況，評估分組實驗適配性。
實測數據與結果
上手難度：學生獨立完成全流程平均耗時 30 分鐘，控制面板分區清晰，儀表標識明確，閘閥調節阻尼適中，無卡頓；流量計采用快裝接口，無需工具，2 分鐘內完成更換；
操作體驗：整機帶腳輪，2 人可輕松移動，禁錮腳固定穩固，無晃動；360° 可視設計，便于全班集中觀察演示；
教學適配：配套指導書含 7 項實驗原理、步驟、數據模板、標定曲線繪制方法及安全規范，貼合高校課程大綱；支持 4-6 人分組實驗，操作空間充足，演示與實操同步進行，教學效率高。
小結：DB-HY111 流量計標定實驗裝置操作門檻低、教學適配性廣，集成四大流量計標定功能，配套資料完善，可降低教學準備難度，實現 “一機多實驗”，符合上海頂邦教學設備 “集成化、實用化” 設計理念。
維度六：安全防護與環保設計實測
實測過程
核查安全配置：漏電保護空氣開關、水泵過載保護、缺水保護、超壓保護、電氣絕緣防護等；
模擬漏電、缺水、超壓、過載等風險場景，測試安全防護動作及時性；
評估設備運行噪音、能耗、水循環利用率、廢棄物排放，判斷環保合規性。
實測數據與結果
安全配置：雙重漏電保護、水泵過載保護、缺水自動停機保護、超壓自動泄壓保護、電氣控制柜絕緣防護，符合 GB 5226.1 機械電氣安全標準；
防護動作：漏電模擬實驗中，保護器 0.1 秒內瞬時切斷電源；缺水 / 超壓 / 過載時，設備自動停機保護，無安全隱患；
環保性：運行噪音≤58dB，低于實驗室 70dB 限值；整機功率≤1.0KW，節能高效；自循環水系統，水利用率 100%，無廢水排放；無有害廢棄物，符合實驗室環保要求。
小結：上海頂邦流量計標定實驗裝置DB-HY111 安全防護體系全面完善，多重防護設計可規避漏電、干燒、超壓、過載等風險，節能低噪、水循環使用，環保性達標，適配高校實驗室安全管理規范，全方位保障師生操作安全。
產品優缺點客觀總結，適配人群與選購建議
（一）核心優點
集成度高，一機四用：DB-HY111 流量計標定實驗裝置整合渦輪、孔板、文丘里、轉子四大流量計標定功能，覆蓋 7 項核心實驗，無需多臺設備，節省實驗室空間與采購成本；
標定精準，數據可靠：各流量計標定誤差≤1.2%，重復性偏差≤0.8%，流量系數與雷諾數關系曲線吻合理論規律，滿足教學與基礎科研數據需求；
材質工藝扎實，穩定性強：304 不銹鋼材質，工業級部件配置，連續運行無故障，耐用性與穩定性優于同品類簡易集成裝置；
測控聯動智能，教學適配廣：數據采集全面精準，測控聯動響應迅速，配套資料完善，操作便捷，適配本科、高職化工、機械、能源類多專業教學；
安全環保，售后完善：多重安全防護設計，節能低噪、水循環使用，符合實驗室安全環保標準；上海頂邦提供安裝調試、操作培訓、終身維護服務，降低運維壓力。
（二）待優化不足
設備體積大，占地空間多：整體尺寸 1900×500×1800mm，需較大實驗室空間，小型實訓室需提前規劃布局；
無自動流量調節功能：采用手動閘閥調節流量，小流量（0.4-1.0m³/h）時微調難度較大，流量控制精度略低于自動調節裝置；
無遠程監控功能：僅支持本地操作與數據查看，無遠程監控、數據傳輸與在線指導功能，智能化水平有待提升。
（三）適配人群與選購建議
適配人群
本科、高職化工工程、機械工程、能源動力、過程裝備與控制工程等專業實驗室；
需開展流量計標定、流量系數測定、雷諾數與節流規律驗證等實訓的教學與科研機構；
重視設備集成化、精準化、教學適配性，預算中等的院校。
選購建議
優先確認DB-HY111 流量計標定實驗裝置的核心配置，重點核查流量計類型、流量范圍、壓差精度、傳感器參數等是否貼合教學需求；
考察廠家實力，優先選擇上海頂邦等專業教學設備品牌，避免選購無資質小廠產品，保障設備質量與售后；
結合實驗室空間規劃，預留足夠安裝與操作空間，提前規劃水電接口；
預算充足時，可升級自動流量調節模塊、遠程監控組件，提升設備自動化水平與運維便捷性。
結尾總結
2026 年實測表明，上海頂邦 DB-HY111 流量計標定實驗裝置是一款集成度高、標定精準、穩定性強、教學適配性廣、安全環保的全能型實訓設備。該裝置以四大流量計集成標定、高精度數據采集、工程化安全設計為核心差異化優勢，可有效滿足高校流量測量實訓教學需求，幫助學生系統掌握流量計工作原理、標定方法及節流規律，是化工、機械、能源類專業實驗室的優選設備。
在同品類產品中，流量計標定實驗裝置DB-HY111 憑借均衡的性能、合理的價格與專業的售后支持，競爭力突出，尤其適配中等預算、重視教學質量與空間利用率的院校采購。隨著工科實訓教學向集成化、智能化、工程化方向發展，期待上海頂邦持續優化產品，推出更多自動化、智能化升級方案，助力高校實訓教學高質量發展。
