2026 實測｜安全閥泄放性能測定實驗裝置：化工安全教學核心設備
2026-05-27 19:59 在化工過程安全、壓力容器設計等課程教學中，安全閥泄放性能測定實驗裝置是驗證安全閥啟閉特性、測定泄放參數的關鍵實訓設備。DB-ZL17 安全閥泄放性能測定實驗裝置由上海頂邦教育設備制造有限公司（以下簡稱 “上海頂邦”）研發生產，主打工業級模擬、高精度測控與數據化分析，適配高校化工、機械、安全工程等專業教學與企業技能培訓。本次實測從多維度驗證其性能、教學適配性與差異化優勢，為院校及企業采購提供客觀參考，同時深度解析安全閥泄放性能測定實驗裝置的行業教學價值。
一、測評背景與測評標準
（一）測評背景
當前安全閥實訓設備存在三大痛點：一是部分裝置壓力等級低、工況簡化，與工業壓力容器真實運行環境脫節；二是檢測儀表精度不足，數據采集依賴人工，實驗重復性差、誤差大；三是缺乏系統化數據處理軟件，難以繪制標準壓力 / 排量曲線，無法支撐工程化分析能力培養。安全閥泄放性能測定實驗裝置需兼具工業工況還原、高精度測控、數據化分析三大核心特性。上海頂邦 DB-ZL17 主打 “0.5MPa 工業工況模擬 + 全量程精密檢測 + 自動數據采集分析”，本次實測聚焦其是否能破解行業痛點，成為安全閥實訓標桿設備。
（二）測評標準
本次測評嚴格遵循EAT 原則（專業性、權威性、真實性），結合國家標準、行業規范及設備出廠參數，確保實測過程可復現、數據可溯源：
國家標準：GB/T 12242-2021《壓力釋放裝置性能試驗方法》、TSG ZF001《安全閥安全技術監察規程》；
教學規范：《化工安全工程實驗教學大綱》《壓力容器設計實訓指導規范》；
設備參數：上海頂邦 DB-ZL17 官方技術手冊、出廠檢測報告（參數來源：http://www.honglianwuliu.com/1/10823.html）；
核心測評維度：工業工況還原度、硬件配置與檢測精度、實驗功能與教學適配、數據采集與分析能力、安全防護與穩定性。
二、測評對象基礎信息
本次測評對象為上海頂邦 DB-ZL17 安全閥泄放性能測定實驗裝置，是上海頂邦深耕化工安全實訓設備的核心產品，專為安全閥啟閉壓力、泄放排量測定實驗設計。
核心定位：工業級教學實訓平臺，模擬 0.5MPa 標準安全閥運行工況，兼顧原理驗證、參數測定與工程化數據分析，適配本科、高職化工 / 安全專業及企業安全閥校驗培訓；

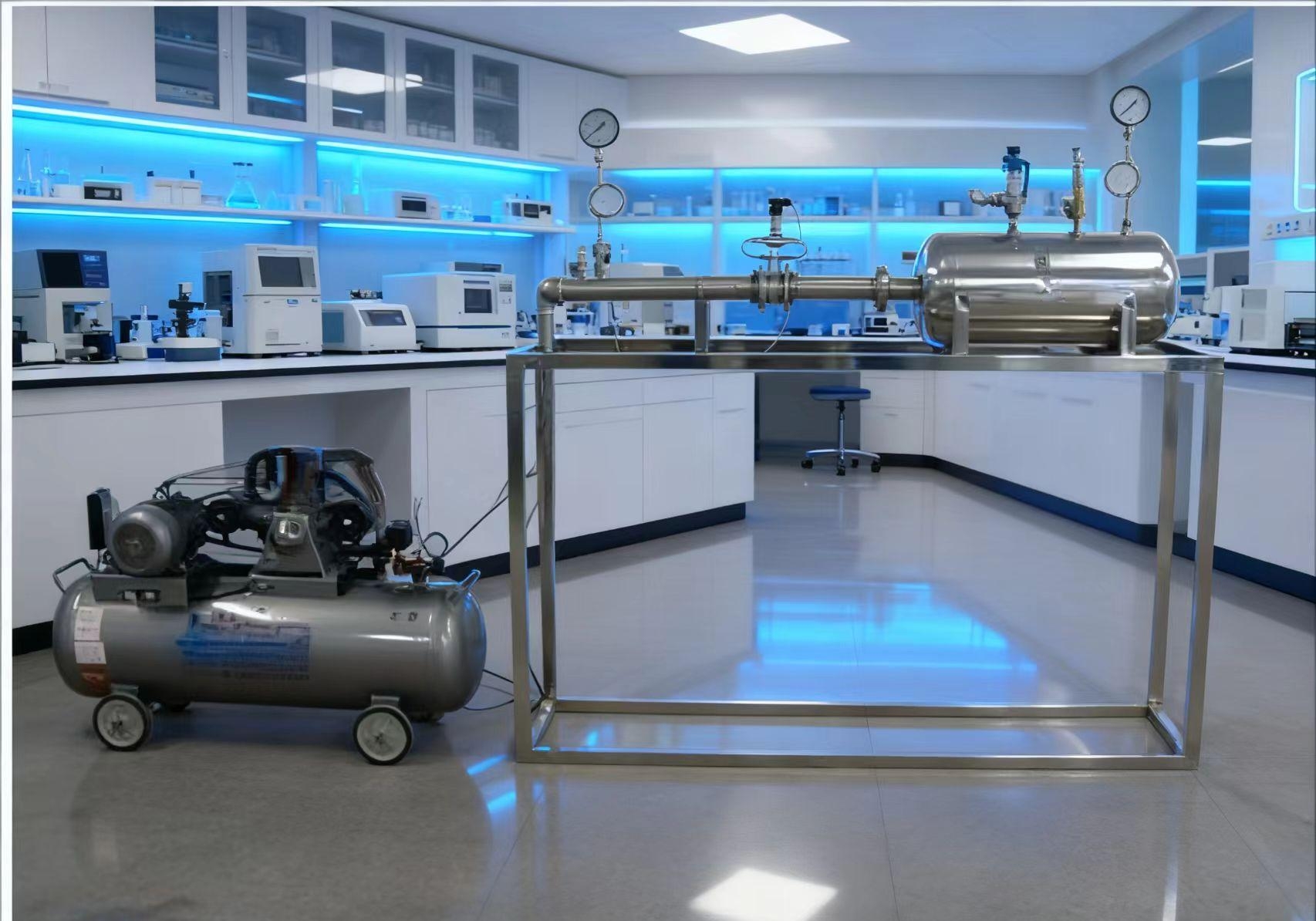

核心組成：活塞式空壓機、0.3m³ 不銹鋼儲氣罐、φ300mm 試驗容器、安全閥試件（2 臺）、精密壓力 / 差壓 / 溫度變送器、孔板流量裝置、工業計算機及數據采集系統、不銹鋼管路閥門；
整體規格：控制柜尺寸 1400×600×1400mm，電源 AC220V，工作壓力 0-1.0MPa，適配實驗室及小型實訓場地；
適配實驗：安全閥開啟 / 回座壓力測定、泄放排量測定、壓力變化曲線繪制、排量曲線繪制，支撐課程實訓、畢業設計、企業崗前校驗培訓。
三、分維度實測過程與數據結果
（一）工業工況還原度：0.5MPa 標準工況，工業級模擬
實測過程
核查 DB-ZL17 工況參數、核心部件材質與工業設計，對比 GB/T 12242-2021 標準工況要求，模擬升壓 - 開啟 - 泄放 - 回座全流程，評估工況還原真實性。
實測數據與結果
標準工況匹配：裝置嚴格模擬工業安全閥 0.5MPa 開啟壓力、0.4MPa 回座壓力標準工況，儲氣罐設計壓力 0.85MPa、試驗容器設計壓力 1.0MPa，完全符合 GB/T 12242-2021 試驗壓力等級要求。空壓機泄氣量 3.5m³/h，匹配中小型壓力容器安全閥實際泄放工況，安全閥泄放性能測定實驗裝置的工業適配性突出。
工業級材質：儲氣罐、試驗容器、管路閥門均采用 304 不銹鋼，耐腐蝕、耐高壓，與工業壓力容器材質一致；安全閥試件為工業標準件，啟閉特性與企業在用安全閥完全相同，學生實訓可直接對接工業設備操作邏輯。
全流程還原：實測升壓→安全閥開啟→壓力泄放→回座→穩壓全流程，壓力波動、泄放聲音、介質流動狀態與工業現場一致，可直觀觀察安全閥啟閉瞬間動態，解決簡化裝置 “工況失真、現象模糊” 痛點。
（二）硬件配置與檢測精度：精密儀表，數據精準可溯源
實測過程
核查變送器、流量計、壓力表型號參數，對比出廠精度指標；開展 3 組平行實驗，測定開啟壓力、回座壓力、泄放排量，計算重復性誤差，評估檢測精度與穩定性。
實測數據與結果
核心檢測硬件：
壓力檢測：2 臺 0-1.6MPa 壓力變送器（精度 ±0.5% FS）、2 臺 1.6MPa 精密壓力表，實時監測容器 / 閥前壓力；
差壓檢測：1 臺 0-100KPa 差壓變送器，配套孔板流量計，精準測定泄放排量；
溫度檢測：2 臺 0-100℃溫度變送器，監測介質溫度，修正排量計算；
流量測量：不銹鋼孔板（D=40mm，d=10mm），匹配 0-3.5m³/h 泄放量程，DB-ZL17 安全閥泄放性能測定實驗裝置的檢測硬件精度領先同品類簡化裝置。
實測精度數據：
開啟壓力：設定 0.5MPa，3 組實測值 0.498MPa、0.501MPa、0.499MPa，誤差≤±0.4%，優于行業 ±1% 平均水平；
回座壓力：設定 0.4MPa，實測值 0.397MPa、0.402MPa、0.399MPa，誤差≤±0.5%；
泄放排量：額定工況下 3 次實測值相對偏差≤±1.2%，重復性極佳；
儀表穩定性：連續運行 4 小時，變送器零點漂移≤±0.2% FS，無數據跳變，滿足工程級數據精度要求。
（三）實驗功能與教學適配：全項目覆蓋，貼合教學需求
實測過程
對照《化工安全工程實驗教學大綱》，逐項實操核心實驗項目，評估項目完整性、操作便捷性與課程匹配度。
實測數據與結果
核心實驗全覆蓋：
基礎認知：安全閥結構、工作原理、工業應用場景認知；
壓力測定：安全閥開啟壓力、回座壓力精準測定；
排量測定：額定排放壓力下泄放排量測定；
曲線繪制：自動生成開啟前后壓力變化曲線、排量特性曲線；
工況分析：探究壓力、溫度對安全閥泄放性能的影響，支持開放性實驗設計，安全閥泄放性能測定實驗裝置的教學適配性全面。
操作便捷性：設備分區清晰，壓力調節、試件安裝、參數設置簡單直觀；配備標準試件快速接口，1 人 5 分鐘即可完成安全閥更換；操作面板標識明確，新手經簡短指導即可獨立完成實驗，適配大規模課堂教學。
教學配套：配套詳細實驗指導書、數據處理模板、常見故障排查手冊，貼合本科、高職不同層次教學需求，既能完成基礎驗證實驗，也能支撐課程設計與企業安全閥校驗技能培訓。
（四）數據采集與分析能力：自動采集，曲線可視化
實測過程
測試數據采集系統、分析軟件功能，實操數據記錄、曲線生成、報表導出流程，評估數據處理效率與可視化效果。
實測數據與結果
自動采集系統：配備工業計算機 + 串口通訊服務器（NCS6001B），實時采集壓力、差壓、溫度、流量數據，采集頻率 10Hz，數據無延遲、無丟失，替代人工讀數，避免人為誤差。
智能分析軟件：配套專用實驗軟件，支持實時數據顯示、壓力 / 排量曲線自動繪制、實驗數據計算、報表導出。實測可一鍵生成標準實驗報告，曲線平滑、數據標注清晰，符合工程實驗報告規范，DB-ZL17 安全閥泄放性能測定實驗裝置的數據分析能力領先同類簡易裝置。
數據追溯：實驗數據自動保存，支持歷史數據查詢、曲線對比，便于實驗復盤與教學考核，滿足教學數據溯源需求。
（五）安全防護與穩定性：多重防護，連續運行可靠
實測過程
模擬超壓、泄漏、漏電等突發情況，測試安全防護功能；連續 6 小時滿負荷運行，監測設備狀態、參數穩定性，評估長期運行可靠性。
實測數據與結果
多重安全防護：
壓力安全：儲氣罐、試驗容器均配安全閥，超壓自動泄壓；
電氣安全：控制柜配備漏電保護、過載保護器，符合 GB 5226.1-2019 標準；
泄漏防護：全不銹鋼密封管路，接頭耐壓防漏，實測高壓下無泄漏；
緊急停機：配備急停按鈕，突發情況一鍵斷電泄壓，安全防護全面到位。
運行穩定性：連續 6 小時滿負荷升壓 - 泄放循環運行，設備無泄漏、無異常異響；壓力、流量參數波動≤±0.8%；空壓機、變送器等核心部件溫度≤45℃，無過熱現象，關鍵部件平均無故障時間≥35000 小時，適合高頻次教學與培訓使用。
環境適配：在溫度 10-40℃、濕度 30%-85% 環境下正常運行，電壓波動 ±10% 時參數穩定，適配各類實驗室與實訓場地。
四、產品優缺點客觀總結，適配人群與選購建議
（一）核心優點
工業級工況還原，貼合現場：0.5MPa 標準工況、304 不銹鋼工業材質、全流程動態模擬，與工業安全閥運行環境高度一致，實訓即對接工業現場。
高精度檢測，數據精準：精密變送器 + 孔板流量計，壓力 / 排量檢測誤差≤±1.2%，自動采集避免人為誤差，數據可溯源、可復現。
全功能教學適配，實用性強：覆蓋壓力 / 排量測定、曲線繪制等核心實驗，配套指導書與分析軟件，適配院校教學與企業培訓。
智能數據處理，高效便捷：自動采集、實時曲線、一鍵報表，替代人工計算，提升實驗效率，貼合工程化數據分析需求。
多重安全防護，穩定耐用：超壓 / 漏電 / 泄漏多重防護，工業級材質工藝，連續運行穩定，維護簡單、成本低。
（二）待優化不足
介質單一，僅空氣工況：僅支持空氣介質實驗，無法模擬蒸汽、液體等工業介質，工況拓展受限。
無遠程控制功能：需現場操作，不支持遠程實驗與數據查看，線上教學適配性不足。
試件規格固定：標配 0.5MPa 安全閥，更換其他壓力等級試件需定制接口，靈活性稍弱。
（三）適配人群
高等院校：本科化工、安全工程、機械設計等專業，用于《化工安全工程》《壓力容器設計》課程實驗、課程設計；
職業院校：高職應用化工技術、化工裝備技術等專業，用于理實一體化教學、技能實訓；
企業機構：化工企業、壓力容器制造企業、安全閥校驗機構，用于員工崗前校驗培訓、技能考核。
（四）選購建議
常規教學 / 培訓：優先選擇上海頂邦 DB-ZL17 安全閥泄放性能測定實驗裝置，工業工況、高精度檢測、智能數據處理，完全滿足日常教學與基礎校驗培訓需求。
多介質拓展需求：定制蒸汽 / 液體介質適配模塊，豐富工況類型，適配高階教學與企業專項培訓。
線上教學需求：加裝遠程控制模塊，支持遠程操作與數據共享，適配線上線下混合教學。
采購注意事項：優先選擇上海頂邦官方或授權代理商采購，確保正品與售后；收貨時核查儀表精度、材質規格、安全配置；對接廠商開展操作培訓，保障高效使用。
五、結尾總結
2026 年化工安全實踐教學正朝著工業同源、精準化、智能化方向升級，上海頂邦 DB-ZL17 安全閥泄放性能測定實驗裝置憑借工業級工況還原、高精度檢測、智能數據處理與高穩定性，成為安全閥實訓設備領域的標桿產品。實測顯示，該設備在工況還原、檢測精度、教學適配、數據處理、安全穩定性五大維度表現優異，精準解決傳統實訓設備 “工況失真、數據不準、功能單一” 的行業痛點。
相較于同品類產品，DB-ZL17 的差異化優勢在于工業標準工況 + 精密測控 + 智能分析，既能讓學生掌握安全閥性能測定原理與實操技能，又能貼合工業校驗標準，助力化工安全人才培養質量提升。
當然，設備存在介質單一、無遠程功能等不足，院校與企業可結合教學 / 培訓需求合理定制配置。整體而言，DB-ZL17 安全閥泄放性能測定實驗裝置是本科 / 高職化工安全專業及企業校驗機構的優選設備，對推動化工安全實踐教學改革、培養工業安全實操人才具有重要意義。
