近日，機器人技術與系統全國重點實驗室劉英想教授團隊在厘米級壓電機器人領域取得新進展，成功研制了一種基于徑向壓電驅動單元周向分布的無線三足機器人，實現了厘米級機器人的平面全向運動，相關研究以《一種基于徑向壓電驅動單元的無線全向三足壓電機器人》（Omnidirectional Motion of an Untethered Tripodal Microrobot Using Radial Piezoelectric Actuators）為題發表于《自然通訊》（Nature Communications）。該研究為厘米級機器人在復雜受限環境中的靈活作業提供了一種新的設計思路與重要技術支撐。

厘米級機器人非常契合狹小受限空間內的復雜作業需求，在生物醫療與環境探索等領域具有廣闊的應用前景。壓電驅動技術憑借其響應速度快、結構簡單且易于小型化等優勢，為厘米級機器人無線系統集成提供了新的解決方案。然而，如何在強尺寸約束下實現高效的靈活運動一直是厘米級壓電機器人面臨的一項重要挑戰。目前主要有兩種實現方法：一種是依賴兩組線性解耦壓電單元的協同配合，通過調整機身姿態以改變運動方向，另一種是基于多組壓電單元產生切向驅動力，通過矢量合成實現全向運動。然而，前者在狹窄空間內易受到轉向限制進而增加控制難度，而后者則因易產生偏轉扭矩而難以保持運動軌跡穩定性。因此，亟須開發一種兼顧系統高集成度與平面靈活運動能力的厘米級壓電機器人，以滿足其在復雜受限環境中靈活機動與高效作業的迫切需求。

針對上述難題，團隊研制了一種基于壓電驅動單元周向分布的無線化全向三足壓電機器人（Φ3.10×2.75cm³，重12.2克）。該機器人通過三個周向分布的壓電單元合成六個半徑方向的基礎驅動力，結合軌跡插補算法，無需調整機身姿態即可實現平面全向移動。機器人不僅能負載13.63倍自重進行有效運動，且在經受0.6米高度跌落沖擊與559倍自重靜壓后，依然保持良好的運動功能。此外，通過在高頻連續激勵與間歇激勵模式切換，機器人具備了從每秒3厘米宏觀速度到0.56微米微步距的跨尺度運動能力，兼顧了快速移動與高精度微觀定位能力。在系統集成方面，團隊利用疊層式設計，在三腳架式結構生成的底部空間內成功實現了控制、通信、傳感與供電單元的厘米級高度集成，續航時間近50分鐘（累計運動里程62.1米）。實驗結果表明，基于所提出的點對點自主導航策略，該機器人能夠?qū)崿F(xiàn)指定軌跡自主運動與多機領航-跟隨展示，并成功執行了迷宮穿越、氣體泄漏檢測、晶圓劃痕檢測、跨尺度顯微觀測等多項試驗。此外，該機器人未來有望與微型作業單元結合，進一步提升其在狹小環境中的多機協同作業與復雜任務執行能力。

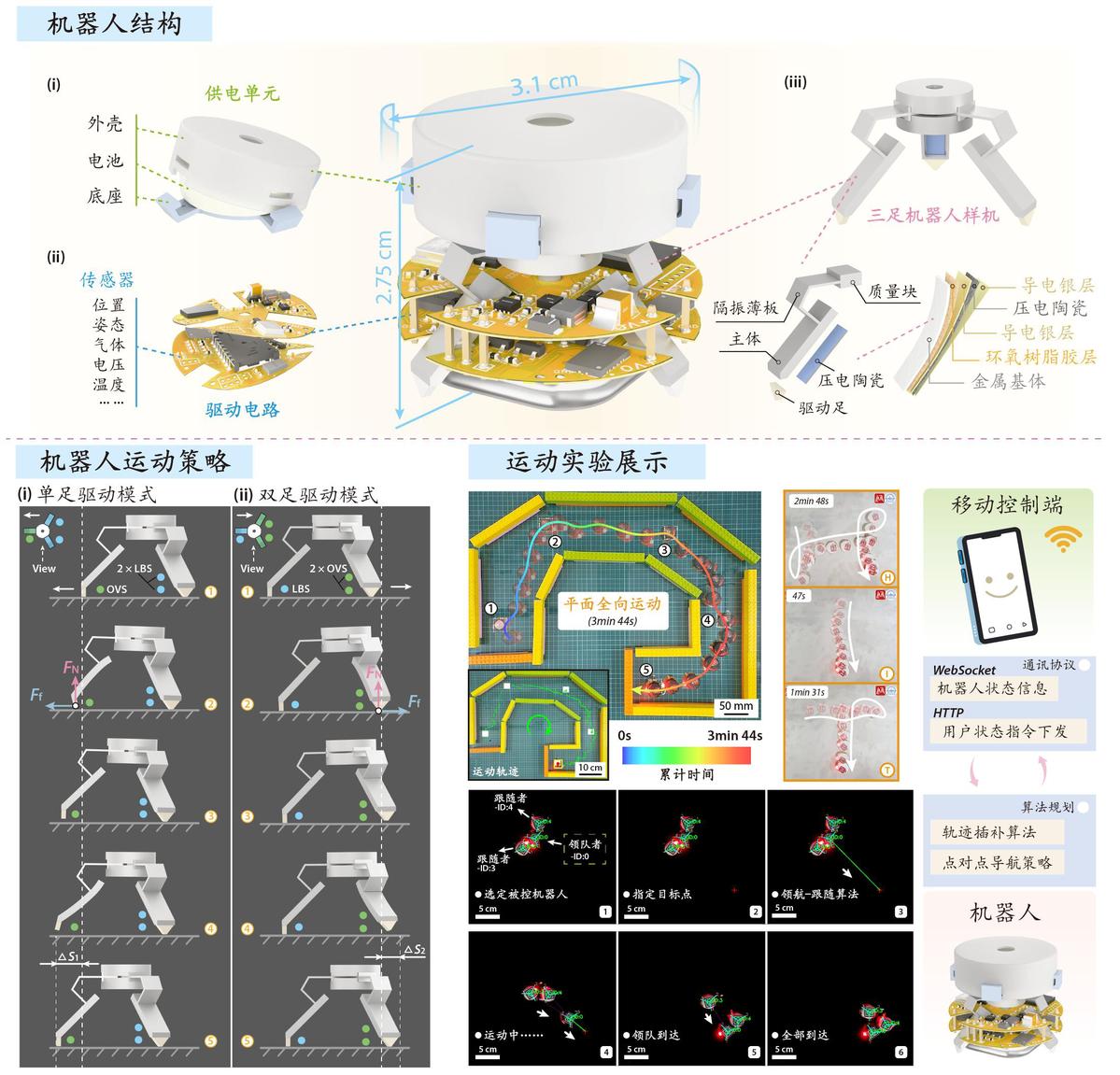

小型三足壓電機器人驅動策略與實驗展示

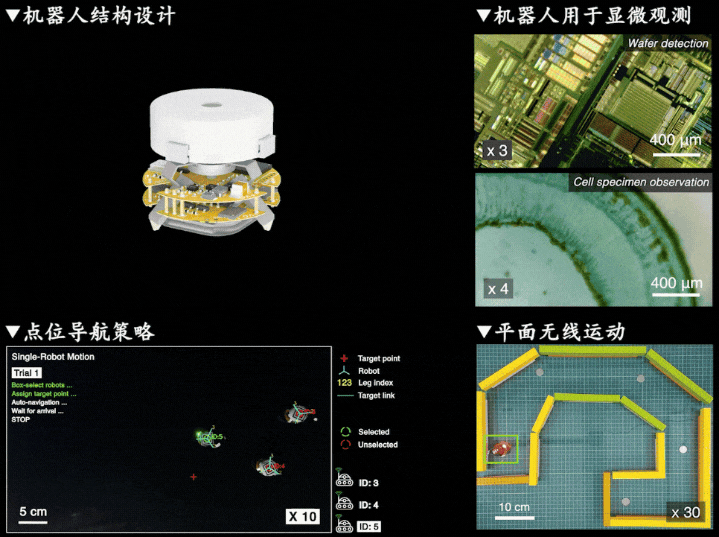

三足壓電機器人結構設計與運動展示

哈工大為論文唯一完成單位與通訊單位。機器人技術與系統全國重點實驗室劉英想教授和鄧杰教授為論文共同通訊作者，機器人技術與系統全國重點實驗室博士生高宇、副教授李京和副研究員張仕靜為論文共同第一作者，機器人技術與系統全國重點實驗室閆紀朋教授，碩士生張奕霖，博士生劉保熠、關景晗、王德鴻為論文共同作者。

該項工作得到國家自然科學基金、黑龍江省博士后基金、機械系統與振動全國重點實驗室開放課題與中國博士后科學基金的資助。
來源：哈爾濱工業大學
