電力系統微機保護綜合實訓裝置，電力繼電保護實訓設備
2024-08-10 06:43上海頂邦教育設備制造有限公司成立于2015年，公司實力雄厚，是一家專業從事高等院校、職業院校電氣類實驗、實訓設備的生產企業�，F(xiàn)階段公司主要提供:電力系統自動化試驗臺、電力系統繼電保護、微機保護、工廠供配電、智能變電站、智能電網、水（火）電站自動化、微電網新能源、實驗、實訓設備的綜合實驗裝置，是一家高新技術創新企業，業務覆蓋國內各個省份，使公司在行業內具有了一定知名度。
公司貼近電氣產業實際情況，從培養電力系統應用型人才出發，使學生能夠充分掌握電力系統綜合自動化技術必需的基礎理論和專業知識，具備電力系統設備的運行、監控、維護與管理等技術能力。公司長期與高職院校有著密切的合作關系，使公司的產品質量以及產品的更型換代升級得到有力的保障。公司依托雄厚的技術力量、先進的生產工藝、精湛的檢測手段和完善的質保體系，使產品具有操作簡單、優質耐用、性能穩定、外觀精美、價格合理等特點，產品銷遍全國各地，得到廣大客戶的一致青睞。
公司立志要培養一批又一批能夠在發電廠、電力系統、軌道交通等行業從事電氣設計、檢修、安裝、調試、運行、維護及管理等工作的應用型高級技術人才。未來將以優質的產品、星級的服務，期待著與您攜手再創輝煌，共度美好未來。
電力微機保護實驗設備、 微機線路保護教學實驗臺、微機變壓器保護教學實驗臺是面向工程應用的實驗，綜合實際微機線路保護裝置及 《電力系統故 障分析》、《電力系統繼電保護原理》等課程中有關電力系統故障規律、線路保護原理的基本知識，并具體結合 《微機保護原理》課程中有關硬件、算法等原理性知識，所需知識具有復合性。
學生通過實驗可以進一步加深對電力系統微機保護課程的理解，熟悉 數字信號濾波處理及微機保護算法在微機保護中的基本應用方式和微機保護的軟、硬件結 構，以及微機線路保護的保護方案等，掌握微機線路保護的調試方法，掌握常用測試儀器儀表及繼電保護測試儀的使用方法。適用專業：電氣工程及其自動化專業 （繼電保護與自動遠動技術方向）
一、電力系統微機保護綜合實訓設備概述
電力系統微機保護綜合實訓裝置，當前電力系統繼電保護絕大多數采用微機型保護裝置，它作為現代化的保護裝置在電力系統二次部分中占有非常重要的位置。因此，對于電力系統專業技術的學生以及在崗的專業技術人員掌握微機裝置的接線、參數設置及調試都非常重要。

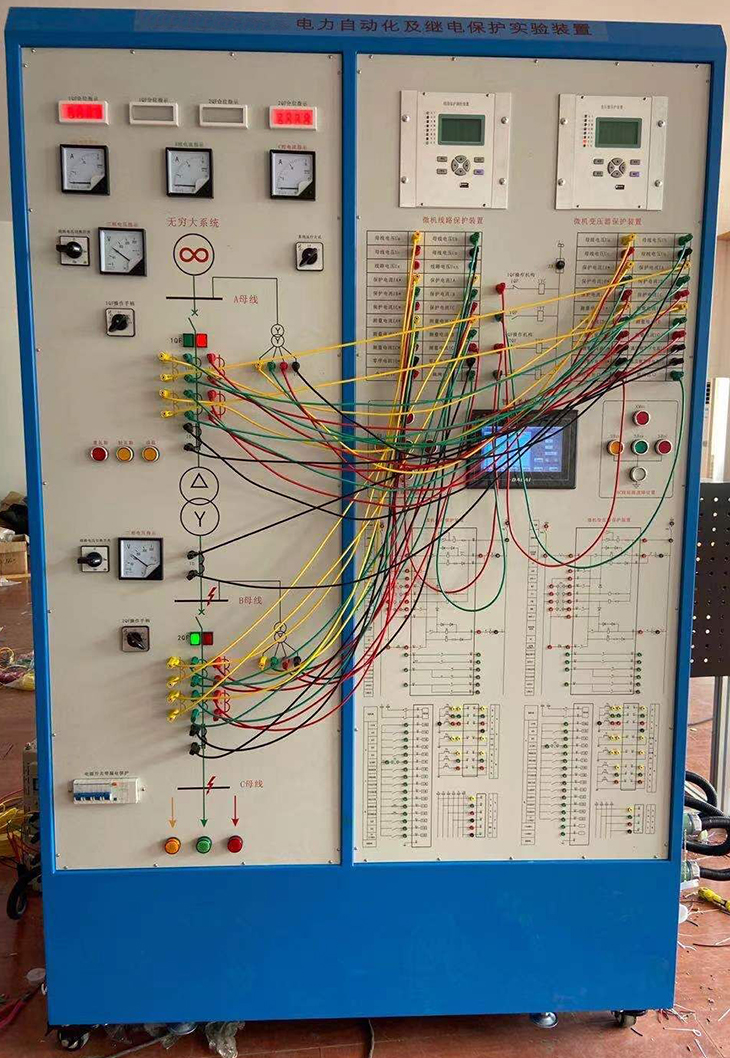

"電力系統微機保護綜合實訓裝置"是針對職業院校的電力技術類專業"電力系統繼電保護"、"電力系統微機保護"及相關專業課程設計的綜合型實訓裝置。該實訓裝置采用電力工程中廣泛應用的微機線路測控裝置和微機變壓器測控裝置，配置模擬一次系統（含輸電線路、電力變壓器、負載阻抗、短路阻抗）、三相可調電源調壓器、系統故障設置模塊、智能故障設置排除及考核裝置等功能模塊，可以完成微機線路、微機變壓器保護裝置的特性測試、接線、以及線路保護、變壓器保護的參數整定設置、運行等方面的實訓和考核項目。本裝置可用于電力行業培訓，也可以用于職業院校等相關專業的實訓教學。
二、電力系統微機保護綜合實訓設備特點
1.電力系統微機保護綜合實訓裝置的核心設備-微機線路測控裝置、微機變壓器測控裝置，并具有物理模擬一次系統，使學生可以很直觀的了解電力系統發生各類短路故障時電量參數的變化。
2.實訓裝置具有升級接口，用戶可以在基于模擬一次系統基礎上擴展繼電保護及二次回路實訓項目。
3.通信組網：實訓裝置具有RS-485總線接口，可以實現基于微機測控裝置的電力系統SCADA。
三、電力系統微機保護綜合實訓裝置技術指標
1.額定電壓：三相五線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.額定容量：3.0kVA
4.外形尺寸：1240mm×500mm×2000mm
四、實訓項目
一、微機線路保護實訓
1.模擬電力系統正常、最大、最小運行方式
2.模擬系統短路
3.微機定時限過流保護
4.微機帶時限電流速斷保護
5.微機無時限電流速斷保護
6.階段式過電流保護
7.運行方式對保護靈敏度的影響及靈敏度校驗
8.電流電壓連鎖保護
9.反時限電流保護
10.階段式過電流保護與自動重合閘前加速
11.階段式過電流保護與自動重合閘后加速
12.其它線路保護形式
二、微機變壓器保護實訓
13.系統正常運行及不平衡電流的測量
14.模擬變壓器瓦斯保護
15.變壓器差動保護
16.變壓器過電流保護
17.變壓器反時限過電流
18.變壓器過負荷保護
19.變壓器零序過電流保護
三、回路故障排除
20.微機線路故障排除
21.微機變壓器故障排除
