中級電工、電拖實訓考核裝置：提升技能的關鍵工具
2024-08-09 07:14一、中級電工實訓考核裝置的功能與價值

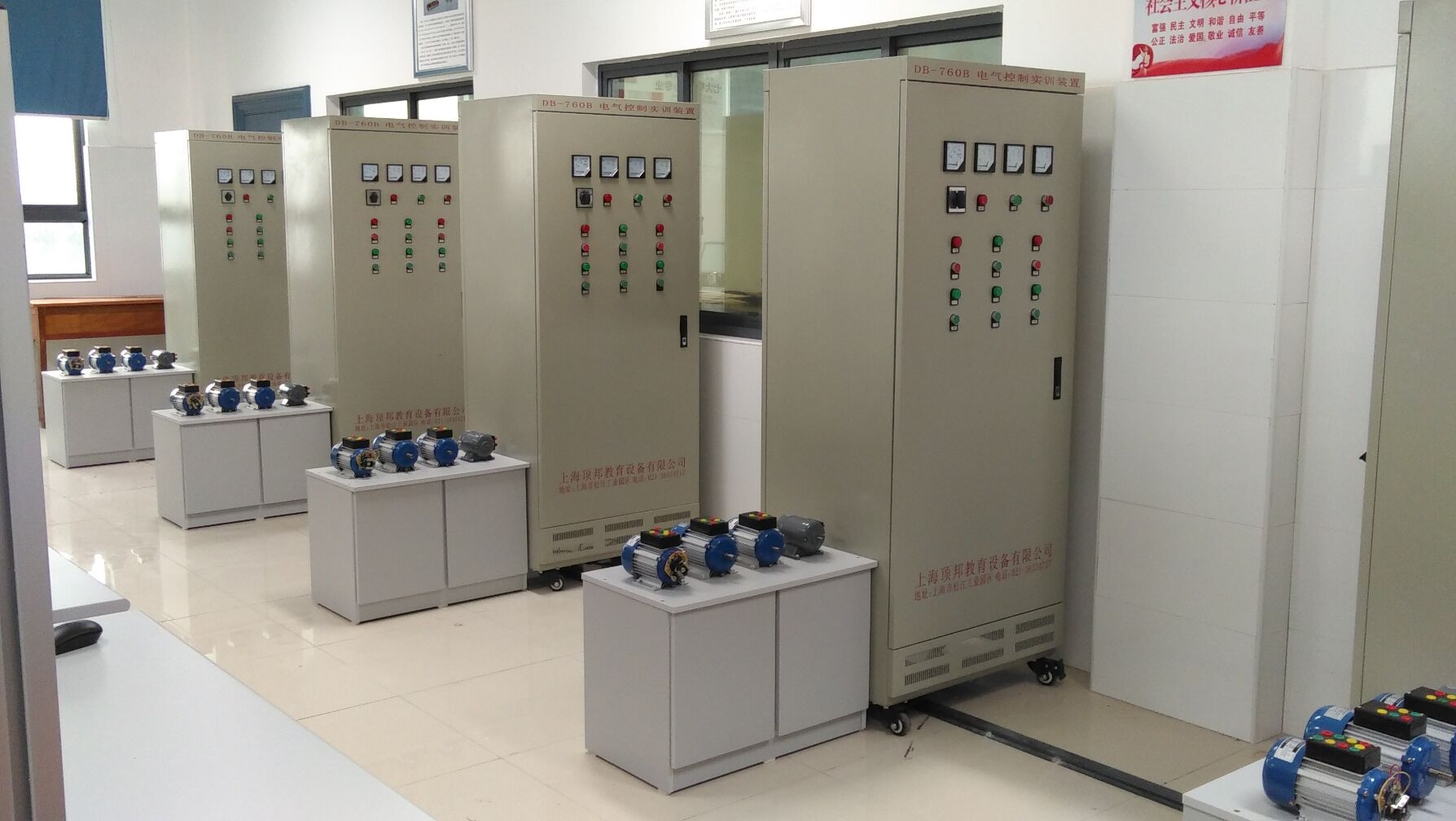

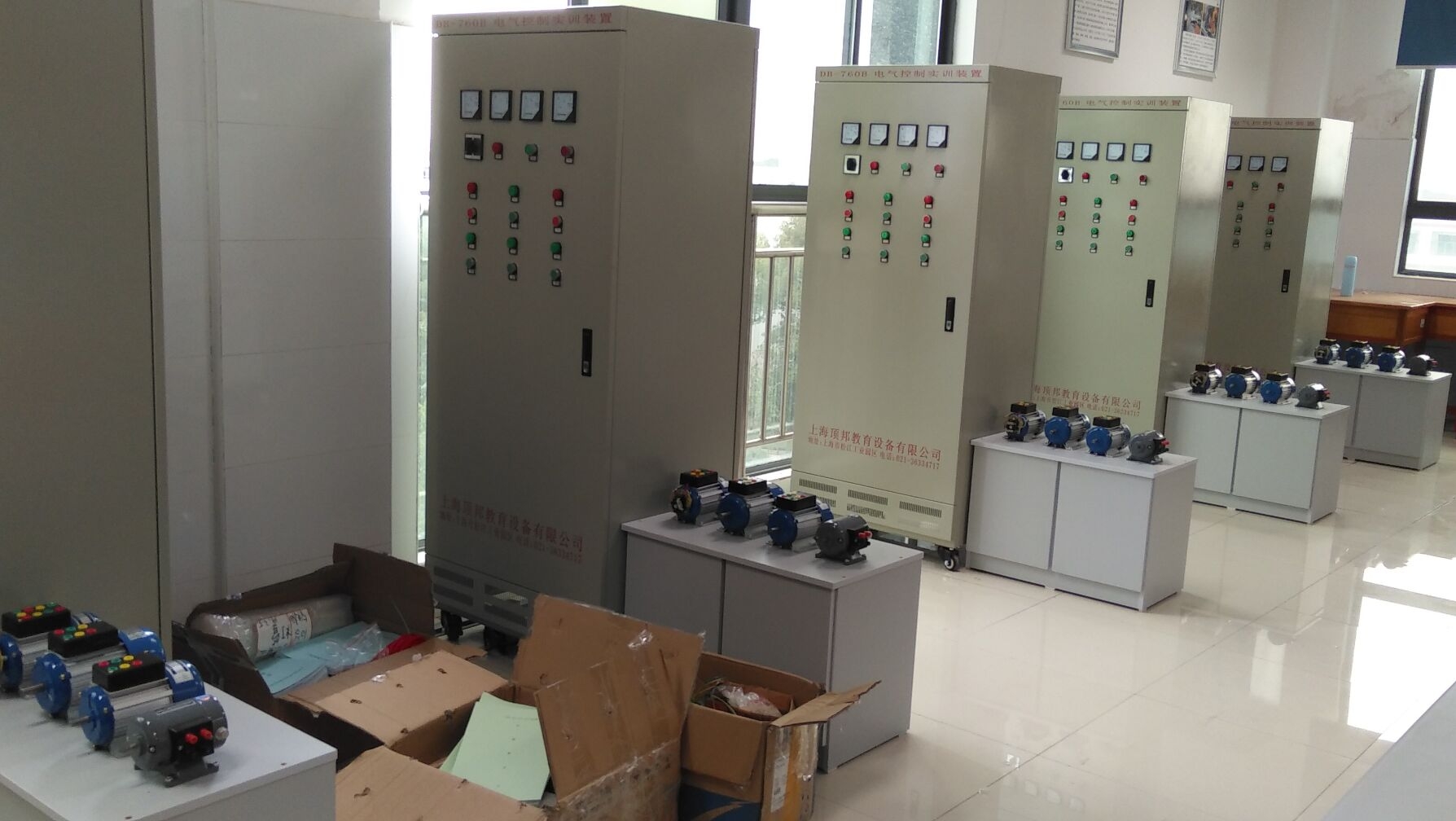

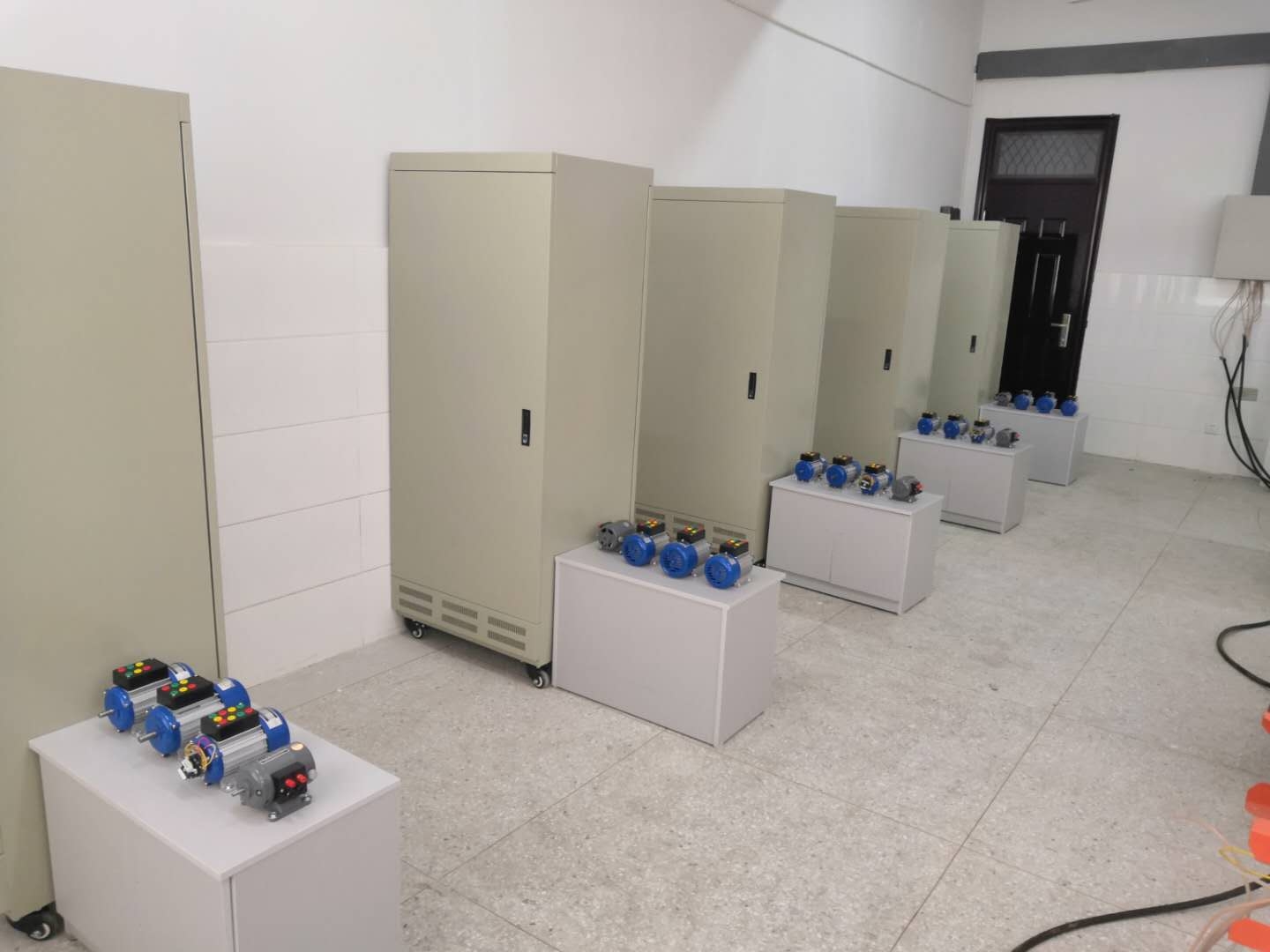

中級電工實訓考核裝置是一種集成了多種功能的專業設備，包括電路設計、電路分析、電器控制等。通過使用這種裝置，學生可以在模擬的實際環境中進行各種電氣工程操作，從而提高他們的實踐能力和解決問題的能力。
此外，中級電工實訓考核裝置還可以提供實時反饋，幫助學生了解自己的操作是否正確，以及如何改進。這種實時反饋機制可以大大提高學習效率，讓學生在實踐中不斷進步。
二、電拖實訓考核裝置的功能與價值
電拖實訓考核裝置是一種專門用于學習和練習電機驅動技術的設備。它可以模擬實際的電機工作環境，讓學生在安全的環境中學習和實踐電機控制技術。
電拖實訓考核裝置還具有豐富的教學資源，包括詳細的操作說明、故障排除方法等。這些資源可以幫助學生更好地理解電機驅動技術的原理和應用，從而提高他們的專業技能。
三、主要技術參數：
1.觸摸開關控制白熾燈電路；
2.白熾燈控制電路；
3.人體感應開關控制樓梯白熾燈電路；
4.聲控開關控制樓梯白熾燈電路；
5.日光燈控制電路；
6.單相電度表直接安裝電路；
7.單相電度表間接安裝電路；
8.單相電動機控制電路；
9.并勵直流電動機調磁調速電路；
10.并勵直流電動機電樞回路串電阻調速電路；
11.并勵直流電動機電樞回路串電阻二級起動
控制電路；
12.并勵直流電動機電樞反接法正反轉控制電路；
13.電流互感器與電流表配用接線電路；
14.電壓表、電流表安裝電路；
15.三相四線有功電度表直接安裝電路；
16.三相四線有功電度表間接安裝電路；
17.三相四線無功電度表直接安裝電路；
18.三相四線無功電度表間接安裝電路；
19.一臺電流互感器用于單相回路的接線電路；
20.兩臺電流互感器接成不完全星形接線電路；
21.三臺電流互感器接成星形接線電路；
22.兩臺電流互感器差接接線電路；
23.三臺電流互感器接成三角形接線電路；
24.萬能轉換開關和電壓表測量三相電壓接線電路；
25.異步電動機點動控制電路；
26.異步電動機自鎖控制電路；
27.具有過載保護自鎖控制電路；
28.異步電動機單向點動、起動控制電路；
29.異步電動機兩地控制電路；
30.異步電動機聯鎖正反轉控制電路；
31.正反轉點動、起動控制電路；
32.雙重聯鎖正反轉控制電路；
33.自動往返控制電路；
34.位置開關作自動停止正反轉起動控制電路；
35.帶有點動的自動往返控制電路；
36.異步電動機星、三角控制電路；
37.接觸器控制星、三角控制電路；
38.串電阻降壓起動控制電路；
39.異步電動機反接制動控制電路；
40.異步電動機能耗制動控制電路；
41.雙速電動機的切換運行控制電路；
42.手動順序起動控制電路；
43.自動順序起動控制電路；
44.C620-1型車床控制電路；
45.電動葫蘆 電氣控制電路；
46.Y3150型滾齒機控制電路；
……自由設計項目。
注：本裝置配備2臺三相異步電動機(180W)，一臺雙速三相異步電動機(180W)，一臺直流電動機(180W)。
