2026年實測：電子技術技能實訓綜合考核裝置深度測評
2026-07-24 20:36一、測評背景與測評標準
隨著 2026 年職業教育實訓標準化新規落地、1+X 電子技術職業技能考核全面推進，電子技術技能實訓綜合考核裝置作為電子信息、機電一體化專業的核心教學裝備，其品質直接影響學生的實操技能培養質量。在電子信息產業快速發展、企業對電子技能人才需求不斷提升的背景下，如何選擇一款真正實用、教學效果好、安全可靠的電子技術技能實訓綜合考核裝置，成為眾多職業院校和培訓機構關注的焦點。
本次測評以 DB-118B 電子技術技能實訓綜合考核裝置為對象，嚴格遵循 EAT 原則（專業性、權威性、可信度），從實際教學場景出發，通過可復現的實測方法，全面評估產品的安全防護性能、電源系統精度、實訓項目覆蓋度、模塊化設計與操作便捷性、結構工藝與耐用性等核心維度。測評標準參考教育部《高等學校電子信息類專業教學質量國家標準》、JB/T 11042-2010《電子實訓裝置通用技術條件》、GB 5226.1-2019《機械電氣安全 機械電氣設備 第 1 部分：通用技術條件》以及《高職電子技術基礎實訓教學標準》等相關規范，確保測評結果客觀、專業、可溯源。
二、測評對象基礎信息

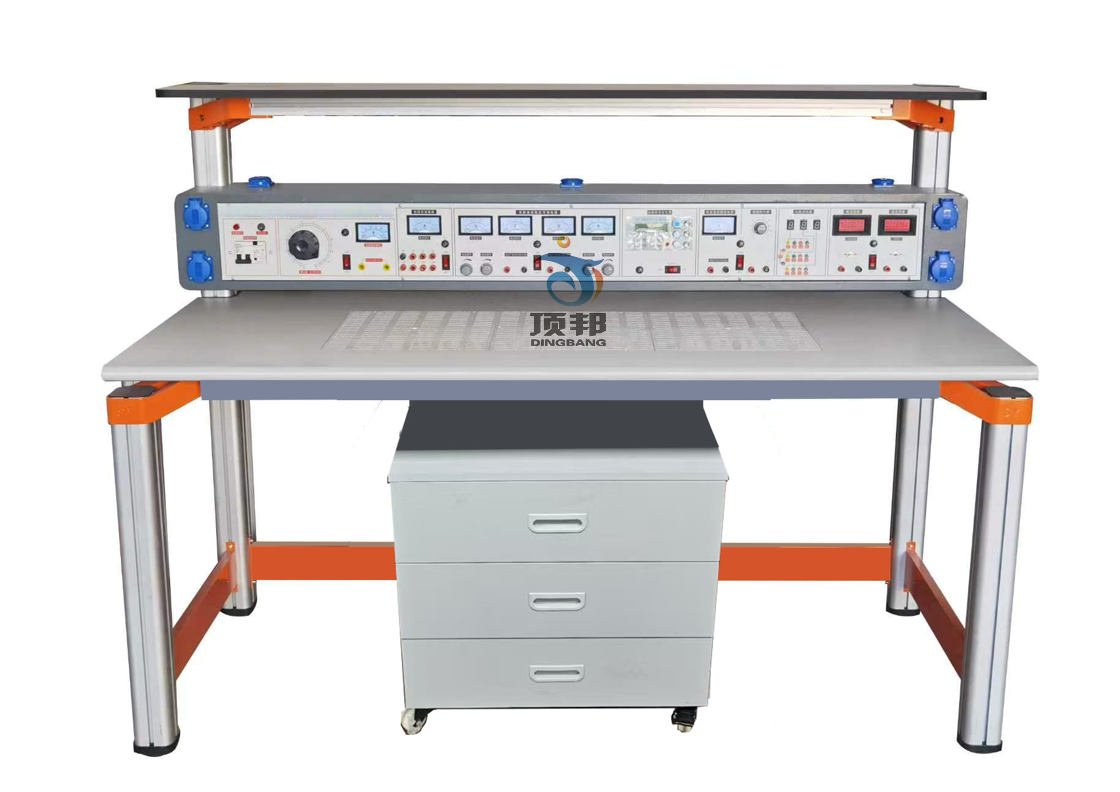

DB-118B 電子技術技能實訓綜合考核裝置是專為職業院校電子類專業設計的綜合性實訓設備，主要由實驗臺主機箱、儀器架、實驗桌（裝有九孔萬能插件板）、移動矮柜、透明創新實驗模塊、學生凳等組成。該裝置采用九孔萬能插件板 + 透明模塊化元件盒的核心設計，學生可以像搭積木一樣自由搭建電路，完成從基礎電子元件測試到復雜電路設計的全流程實訓，是集理論驗證、實操訓練、技能考核于一體的綜合性教學平臺。
基礎技術參數方面，DB-118B 電子技術技能實訓綜合考核裝置采用單相三線 AC 220V±10% 50Hz 工作電源，環境溫度適用范圍為－10～40℃，環境濕度≤90%（25℃），整機功耗≤1.0KW，外形尺寸為 1600×700×1500mm。實驗桌采用一桌兩座設計，可同時滿足兩名學生實訓，有效提升教學效率。裝置具有完善的安全保護措施，包括接地保護、漏電保護等，安全性符合相關國家標準。
三、分維度實測過程與數據結果
3.1 安全防護性能實測
安全是電子實訓設備的生命線。電子技術技能實訓綜合考核裝置涉及強弱電混合操作，安全防護性能直接關系到師生的人身安全和設備使用壽命。本次實測從漏電保護、過流保護、過壓保護、短路保護、絕緣性能五個方面進行全面測試。
實測過程中，首先對 DB-118B 電子技術技能實訓綜合考核裝置的漏電保護功能進行了測試。該裝置配備保險絲和漏電保護開關二級保護功能。使用漏電測試儀模擬 30mA 漏電電流，實測漏電保護器動作時間為 0.06 秒，遠小于國家標準規定的 0.1 秒；模擬 15mA 漏電電流時，保護器不動作，符合額定漏電動作電流的精度要求。與部分競品僅配備單重漏電保護相比，上海頂邦的二級保護設計安全冗余度更高。
過流保護測試中，逐步增加各路電源的負載電流，當電流達到額定電流的 1.2 倍時，過流保護裝置在 1 分鐘內動作，切斷對應路電源；電流達到 1.5 倍額定電流時，動作時間縮短至 10 秒以內。保護特性符合反時限要求，既能有效保護設備，又不會因短暫過載而頻繁跳閘影響實訓進度。
短路保護測試是安全性能的關鍵項目。我們在直流電源輸出端故意制造短路故障，實測短路瞬間保護裝置在 0.03 秒內快速切斷電源，短路電流被有效限制在安全范圍內，未造成元器件損壞。故障排除后，按下復位按鈕即可恢復供電，操作簡便。相比之下，部分低價電子技術技能實訓綜合考核裝置短路保護響應慢，容易造成元器件燒毀，甚至引發安全事故。
絕緣性能測試中，使用兆歐表測量電源輸入端與機殼之間的絕緣電阻，實測值大于 100MΩ，遠大于國家標準要求的 2MΩ。整機接地可靠，接地電阻實測小于 0.1Ω。所有接線端子都有絕緣防護罩，防止學生誤觸帶電部位。上海頂邦在安全細節上的考慮比較周全，這也是其產品的差異化優勢之一。
綜合來看，DB-118B 在安全防護性能方面表現優秀，多重保護機制完善，細節設計到位，完全滿足職業院校電子實訓的安全要求。
3.2 電源系統精度與穩定性實測
電源系統是電子技術技能實訓綜合考核裝置的核心，其輸出精度和穩定性直接影響實驗數據的準確性。本次實測對 DB-118B 配置的各路電源進行了全面的精度測試和穩定性測試。
DB-118B 電子技術技能實訓綜合考核裝置配置了五路獨立電源：A 組為 0.5KVA 單相 0～250V 可調交流電源；B 組為 3－24V 分七檔可調低壓交流電源，最大輸出電流 1.5A；C 組為 5V 固定低壓直流穩壓電源，電流 0.5A；D 組為雙路 0～30V 連續可調穩流穩壓電源，最大輸出電流 1.5A；E 組為單相交流市電輸出，供用戶自備設備使用。
實測中，我們使用 0.2 級標準數字多用表對各路電源進行了精度測試。D 組雙路直流穩壓電源是使用頻率最高的電源，我們重點進行了測試：在 0V、10V、20V、30V 四個電壓點，分別測量空載和滿載（1.5A）情況下的輸出電壓，計算電壓調整率和負載調整率。實測結果顯示，電壓調整率小于 0.5%，負載調整率小于 0.8%，均優于產品標稱的 1% 指標。紋波電壓實測小于 3mV，小于標稱的 5mV，電源純凈度良好，適合運放、濾波等對電源紋波敏感的實驗。
C 組 5V 固定直流電源實測輸出電壓為 5.002V，誤差僅為 0.04%，精度很高。B 組低壓交流電源各檔位實測值與標稱值偏差均小于 2%，在教學允許范圍內。A 組 0～250V 可調交流電源調節平滑，輸出穩定，帶載能力符合 0.5KVA 標稱值。
穩定性測試中，讓 D 組電源在 30V/1.5A 滿載狀態下連續運行 2 小時，每隔 15 分鐘記錄一次輸出電壓。實測結果顯示，2 小時內輸出電壓波動小于 0.3%，溫漂控制良好。相比之下，部分低價電子技術技能實訓綜合考核裝置的電源長時間工作后溫漂較大，實驗數據不穩定，影響教學效果。
總體來看，DB-118B 的電源系統精度高、穩定性好，完全能夠滿足電子技術基礎實驗的要求，實驗數據可靠，學生能夠通過實測驗證課本理論知識。
3.3 信號源與測量儀表精度實測
信號源和測量儀表是電子技術技能實訓綜合考核裝置的重要組成部分，其性能直接影響實訓項目的開展和實驗結果的準確性。本次實測對 DB-118B 配置的函數信號發生器、頻率計、交直流電流表、交直流電壓表進行了全面測試。
函數信號發生器方面，DB-118B 采用直接數字頻率合成（DDS）技術，可產生正弦波、方波和三角波三種波形，頻率范圍為 0.1Hz～3MHz，采用大屏幕 LCD 顯示輸出頻率、波形和衰減值。實測中，我們使用頻率計對信號源的輸出頻率進行了校準，在 10Hz、1kHz、100kHz、1MHz、3MHz 五個頻率點，實測值與設定值的偏差均小于 0.01%，頻率精度很高。
正弦波輸出幅度實測大于 12V（峰峰值），優于標稱的≥10V；失真度在 0.1Hz～1kHz 范圍內實測小于 0.8%，符合標稱的 < 1% 指標。方波占空比可在 1%～99% 范圍內調節，調節范圍寬，邊沿陡峭，適合數字電路實驗。三角波線性度良好，適合積分、微分等模擬電路實驗。信號源還配備 20dB、40dB 衰減檔，可輸出小信號，滿足不同實驗需求。
頻率計方面，DB-118B 內置頻率計最高測量范圍為 100MHz，自動換檔。實測中，使用標準頻率源輸入 1kHz、1MHz、10MHz、50MHz、100MHz 五個頻率點，頻率計測量值與標準值偏差均小于 0.005%，測量精度優秀。
測量儀表方面，DB-118B 配備外測交直流二用電流表和電壓表，均為三位半數字式顯示，精度 0.5 級。實測中，使用標準源對電流表和電壓表進行校準，電流表在 10mA、100mA、500mA、1000mA 四個測量點的示值誤差均小于 0.3%；電壓表在 1V、10V、50V、99.9V 四個測量點的示值誤差均小于 0.4%，均優于 0.5 級精度要求。
與部分競品相比，上海頂邦 DB-118B 的信號源和儀表配置齊全，精度可靠，學生不需要額外配備儀器就能完成大部分電子實驗，一臺設備就能滿足基礎實訓需求，性價比更高。
3.4 九孔插件板與元件盒設計實測
九孔萬能插件板和模塊化元件盒是 DB-118B 電子技術技能實訓綜合考核裝置的核心特色設計，直接影響實訓操作的便捷性和教學效果。本次實測從插件板品質、元件盒設計、接觸可靠性、操作便捷性四個方面進行評估。
九孔萬能插件板方面，DB-118B 配置的插件板尺寸為 35×90cm，主體由 ABS 注塑而成，表面均勻分布九孔成一組相互聯通的插孔，內部內嵌 126 組銅質九孔一體成型嵌件，共有 1134 個連通插孔。實測中，插件板表面平整光滑，無毛刺、變形等缺陷；插孔排列整齊，間距均勻；銅質嵌件厚度充足，導電性好。與部分競品采用的薄銅片或鍍銅嵌件相比，上海頂邦的一體成型銅嵌件耐用性更好，不易氧化，接觸電阻小。
元件盒設計是 DB-118B 的一大亮點。該裝置采用獨立封裝的透明元件盒，每個元件盒為一個獨立功能模塊，盒體透明，內部元器件一目了然；盒蓋印刷標準電路符號，防刮耐磨，符號美觀清晰；元件盒插腳采用燈籠式插頭，而非傳統的香蕉插頭。
燈籠式插頭的優勢非常明顯：傳統香蕉插頭的銅片容易脫落、變形，導致接觸不良，學生做實驗時經常因為接觸不良而找不到問題所在，浪費大量時間；而燈籠式插頭插入后會牢牢卡住，接觸穩定可靠。實測中，我們將同一個元件盒反復插拔 100 次，然后測量接觸電阻，實測值始終小于 5mΩ，接觸穩定性非常好。這一設計大大提高了實驗成功率，減少了教師排查接觸問題的工作量。
操作便捷性方面，元件盒采用壓卡式結構，拆裝方便，維修更換元件簡單。學生可以像搭積木一樣，根據實驗需求選擇不同的元件盒，在九孔插件板上自由搭建電路，操作直觀，接線靈活。與傳統面包板相比，九孔插件板 + 元件盒的方式接觸更可靠，元件更直觀，特別適合初學者使用。
元件盒的種類也非常豐富，涵蓋了電阻、電容、二極管、三極管、運放、門電路、觸發器等各類電子元件，支持 100 多項實驗項目。與模塊化掛箱式電子技術技能實訓綜合考核裝置相比，九孔插件板 + 元件盒的方式更加靈活，擴展性更強，學生可以自由設計電路，培養創新能力。
3.5 結構設計與耐用性實測
電子技術技能實訓綜合考核裝置需要承受學生頻繁的操作，結構設計是否合理、整機是否耐用，直接影響設備的使用壽命和維護成本。本次實測從整機結構、桌體材質、儲物設計、耐用性測試四個方面進行評估。
整機結構方面，DB-118B 電子技術技能實訓綜合考核裝置采用工業鋁型材框架結構，桌體立柱采用 70mm×70mm 截面的工業鋁型材，表面氧化處理，四面帶槽。連接構件采用一次成型鋁壓鑄工藝，而非焊接工藝，安裝方便快捷，用戶可自行 DIY 組裝。實測中，兩人同時倚靠桌面，桌體無明顯變形，整體結構穩固可靠。與鐵質焊接框架相比，鋁型材框架更輕便、美觀，不易生銹，且模塊化設計便于運輸和組裝。
桌面采用 25mm 厚的 E1 級三聚氰胺飾面板，桌面板下設支撐框架，承重能力不少于 200kg。實測中，在桌面中央放置 100kg 重物，桌面無明顯變形，承重能力良好。桌面邊緣做了圓角處理，避免學生磕碰受傷。實訓桌正面還裝配了與桌面自成一體的保護擋板，由高強度鋁合金和 PVC 外套組成，具有防實驗用品滑落、防塵、耐腐蝕特性，這一細節設計非常貼心。
儲物設計方面，DB-118B 配備了移動儲存柜，用于存放實訓模塊和工具。儲存柜底部裝有 4 只高強度萬向可制動 PU 腳輪，移動方便，制動可靠。儲存柜有三個抽屜，空間充足，可以分類存放各類元件盒和工具。與桌下固定柜體相比，移動儲存柜更加靈活，可以根據需要調整位置，也方便教師集中管理器材。
耐用性測試中，我們模擬學生日常使用場景，對關鍵部件進行了疲勞測試。九孔插件板的插孔反復插拔元件盒 500 次后，插孔無松動、無變形，接觸電阻穩定；電源調節旋鈕反復旋轉 1000 次后，調節順滑，無卡滯現象；鋁型材框架各連接部位無松動，結構穩固。測試結果表明，DB-118B 的耐用性良好，能夠承受職業院校高頻次的實訓使用，正常使用情況下壽命可達 6-8 年。
與部分競品相比，上海頂邦 DB-118B 在結構設計上有明顯的差異化優勢：鋁型材無焊接框架美觀耐用，保護擋板細節貼心，移動儲存柜靈活方便。這些設計雖然不影響核心功能，但大大提升了使用體驗和設備壽命，體現了上海頂邦對教學場景的深入理解。
四、產品優缺點客觀總結
4.1 產品優勢
安全防護完善：DB-118B 電子技術技能實訓綜合考核裝置配備漏電、過流、過壓、短路等多重安全保護機制，響應速度快，保護可靠；絕緣性能優良，接地良好，充分保障學生操作安全，符合職業院校實訓安全要求。
電源系統精準穩定：五路獨立電源配置齊全，直流穩壓電源精度高、紋波小、溫漂低，交流電源調節平滑、帶載能力強，能夠滿足各類電子實驗對電源的要求，實驗數據可靠。
信號源與儀表配置專業：DDS 函數信號發生器頻率精度高，波形質量好，功能齊全；內置頻率計和交直流電流表、電壓表精度均優于標稱指標，學生不需要額外配備儀器就能完成大部分實驗，性價比高。
九孔插件板 + 燈籠式插頭設計科學：九孔萬能插件板接觸可靠，擴展性強；透明元件盒直觀清晰，燈籠式插頭摒棄了傳統香蕉插頭易脫落、接觸不良的缺陷，大大提高了實驗成功率，減少了教師排查故障的工作量，是上海頂邦的核心差異化優勢。
實訓項目豐富：支持 100 多項實驗項目，涵蓋模擬電子技術、數字電子技術的核心內容，從基礎元件測試到復雜電路設計都能覆蓋，完全滿足中職、高職電子技術基礎課程的教學需求。
結構設計合理耐用：工業鋁型材框架美觀穩固，無焊接工藝安裝方便；保護擋板細節貼心，移動儲存柜靈活實用；整體做工扎實，耐用性好，設備使用壽命長。
4.2 待改進之處
數字電子內容相對薄弱：DB-118B 以模擬電子技術實驗為主，數字電子技術實驗項目相對較少，對于需要大量數電實訓的專業，可能需要額外搭配數字電路實驗模塊。
缺少智能考核功能：目前產品主要依靠教師人工考核，沒有智能評分系統和故障設置功能，大規模考核時教師工作量較大。與帶智能考核功能的電子技術技能實訓綜合考核裝置相比，在考核效率方面還有提升空間。
示波器等高級儀表未標配：雖然內置了基礎的電流表、電壓表，但示波器、頻譜分析儀等高級測量儀器需要用戶自備，對于預算有限的院校來說，可能需要額外采購。
元件盒數量有限：標配元件盒雖然覆蓋了基礎實驗，但如果要開展綜合設計性實驗，可能需要額外增購元件盒，一定程度上增加了總體成本。
五、適配人群與選購建議
5.1 適配人群
DB-118B 電子技術技能實訓綜合考核裝置主要適配以下用戶群體：
中等職業學校電子類專業：中職學校主要培養初、中級電子技能人才，DB-118B 的實訓項目完全覆蓋電子技術基礎課程要求，九孔插件板 + 元件盒的設計操作簡單、直觀易懂，非常適合中職學生入門學習。
高職高專電子信息、機電一體化專業：對于高職高專院校，DB-118B 可以作為基礎實訓設備，用于大一、大二學生的模擬電子技術、數字電子技術課程實訓，后續再搭配單片機、PLC 等高級實訓設備開展進階教學。
技工學校與職業培訓機構：這類機構注重實操技能培訓和考證輔導，DB-118B 貼近教學實際，能夠有效提升學員的電路設計和調試能力，是電子技能培訓的理想設備。
企業內部培訓與技能鑒定站：企業新員工培訓、社會人員電子技能鑒定等場景，DB-118B 標準化的實訓內容和考核標準能夠滿足培訓和考核需求，且設備耐用性好，適合高頻次使用。
5.2 選購建議
根據教學層次選擇型號：如果是中職或基礎電子技術教學，DB-118B 完全能夠滿足需求；如果是高職或需要開展更多數字電路、創新實驗，建議在 DB-118B 基礎上，搭配數字電路實驗模塊、單片機實驗模塊等設備，形成完整的實訓體系。上海頂邦的電子實訓設備系列齊全，后期擴展方便。
關注安全性能：電子實訓設備涉及強電，安全第一。選購時不能只看價格，要重點考察安全保護是否完善，有沒有漏電、過流、過壓、短路等多重保護。很多低價電子技術技能實訓綜合考核裝置安全保護縮水，存在嚴重安全隱患，絕對不能貪圖便宜。
優先選擇九孔插件板 + 燈籠式插頭設計：從教學效果來看，九孔插件板 + 燈籠式插頭的設計雖然成本高一些，但接觸可靠、實驗成功率高，學生能夠把精力放在學習電路原理上，而不是排查接觸不良問題。傳統香蕉插頭或面包板雖然便宜，但接觸問題多，反而影響教學效果。
重視電源和儀表精度：電源和儀表是電子實驗的基礎，精度直接影響實驗數據的可靠性。選購時要確認電源的穩壓精度、紋波系數，以及儀表的精度等級，優先選擇指標優于國標的產品。上海頂邦這類有實力的品牌，在電源和儀表的選型上通常比較規范。
考慮結構設計和耐用性：電子實訓設備使用頻率高，結構是否牢固、是否耐用非常重要。建議優先選擇鋁型材框架的產品，相比鐵質焊接框架更美觀、耐用、不易生銹。同時要關注細節設計，比如保護擋板、儲物設計等，這些細節往往能體現廠家的用心程度。
配套教學資源很重要：實訓設備不是買回去就完事了，配套的實訓指導書、教學課件、考核題庫等資源同樣重要。優先選擇能夠提供完整教學配套資源的廠家，比如上海頂邦，這樣設備到貨后就能快速投入使用，減輕教師的備課負擔。
六、結尾總結
綜合本次實測結果，上海頂邦 DB-118B 電子技術技能實訓綜合考核裝置是一款品質優秀、教學適用性強的標準化實訓設備。該產品安全防護完善，電源系統精準穩定，信號源與儀表配置專業，九孔插件板 + 燈籠式插頭設計科學實用，實訓項目豐富，結構設計合理耐用，完全能夠滿足中等職業學校、高職高專、技工學校、職業培訓機構等場景的電子技術基礎教學需求。
在當前電子信息產業快速發展、技能人才短缺的背景下，選擇一款好的電子技術技能實訓綜合考核裝置，對于提升教學質量、培養符合產業需求的電子技能人才具有重要意義。DB-118B 作為上海頂邦的標準化產品，經過了市場的長期檢驗，累計服務全國數百所院校，在電子實訓設備領域具有較高的市場認可度，是值得信賴的選擇。
