一、設備概況：復刻實車架構，筑牢實訓根基
解放電控柴油高壓共軌發動機運行實訓臺以解放CA1121、CA1125J、CA6DK1等主流車型的電控柴油發動機總成（含高壓共軌系統）為核心部件，結合教學與實訓需求進行科學改裝與集成，兼顧結構穩定性、操作便捷性與教學針對性。設備整體采用鋼結構焊接底座，表面經噴涂工藝處理，搭配120*80mm規格的自鎖腳輪，可靈活移動并固定于不同實訓場地，同時底座預留20-40厘米寬的桌面空間，方便放置檢測儀器、教學資料與工具，人性化設計貼合實訓場景需求。
實訓臺核心配置完全對標解放實車，涵蓋高壓油泵、共軌管、噴油器、燃油濾清器（含油水分離器）、發動機控制單元（ECU）、各類傳感器（曲軸位置傳感器、凸輪軸位置傳感器等）及執行器，構成完整的可運行電控高壓共軌系統。部分型號實訓臺還配備拆裝翻轉機構，可實現發動機360度翻轉，便于學員觀察內部結構與拆裝操作，底部設置接油盤，實現零件、油水“三不落地”，規范實訓操作流程。設備外形尺寸根據型號不同分為1240×600×1700mm至2100×900×2000mm不等，工作電源可適配220V交流電（經變壓整流為12V或24V直流電），無需額外配備蓄電池，同時具備防短路保護功能，為實訓安全提供雙重保障。
二、核心功能：多維實訓賦能，兼顧理論與實戰
解放電控柴油高壓共軌發動機運行實訓臺的核心價值的在于“可運行、可檢測、可模擬、可拆裝”，打破傳統理論教學的局限，實現“做中學、學中練”，其核心功能涵蓋四大維度，全面匹配教學與崗位需求。
（一）真實運行演示，直觀呈現系統原理
實訓臺可實現發動機起動、怠速、加速、減速等全工況正常運行，通過單相電動機驅動高壓油泵，動態演示燃油從油箱經濾清器、高壓泵、共軌管到噴油器的完整流動路徑，將書本上靜態的共軌系統工作原理轉化為動態直觀的場景。面板采用4mm厚高級鋁塑板，經特殊工藝處理后印有永不褪色的彩色電路圖與系統原理圖，學員可對照面板原理圖與實車部件，清晰認知各部件的安裝位置、連接關系及工作邏輯，快速理解ECU對噴油量、噴油壓力、噴油正時的精準控制原理——即通過傳感器采集發動機工況信號，ECU分析處理后，控制高壓泵流量電磁調節閥穩定共軌管壓力，再通過控制噴油器電磁閥開啟時間，實現噴油量的精準調控，徹底破解共軌系統“看不見、摸不著”的教學難題。
（二）全面檢測實訓，掌握核心操作技能
實訓臺面板預留多個檢測端子，學員可直接使用萬用表、示波器等常用檢測儀器，在面板上檢測各傳感器、執行器及ECU管腳的電信號參數，包括電阻、電壓、電流、頻率等，直觀掌握電控系統的檢測方法與規范流程。同時，實訓臺配備原車診斷座，可連接專用或通用型汽車解碼器，實現故障碼讀取、清除，數據流讀取與分析等自診斷操作，模擬實車維修中的檢測場景，培養學員規范的故障診斷思維。此外，部分實訓臺還配備燃油壓力表、真空壓力表等，可實時顯示發動機轉速、噴油壓力、進氣歧管壓力等參數變化，助力學員精準判斷系統運行狀態。
（三）故障模擬排查，貼合崗位實戰需求
實訓臺具備故障模擬功能，教師可通過設備內置的故障設置裝置，模擬實車中常見的共軌系統故障，如高壓油泵故障、噴油器堵塞、傳感器失靈、ECU控制異常等，涵蓋偶發故障與常規故障，貼合解放車型實際維修場景。學員需通過讀取故障碼、分析數據流、檢測電信號等方式，排查故障點、分析故障原因并完成故障排除，全程復刻實車維修流程，有效鍛煉綜合故障診斷能力與動手操作能力，幫助學員提前熟悉崗位工作內容，縮短從校園到崗位的適應周期。
（四）拆裝維護實訓，夯實基礎維修能力
針對基礎維修技能培養，實訓臺支持發動機各部件的拆裝與維護實訓，尤其是高壓共軌系統核心部件的拆裝——學員可在教師指導下，拆裝高壓油泵、噴油器、共軌管等部件，觀察柱塞、出油閥、針閥偶件等核心零件的結構，掌握拆裝技巧、調整方法及維護規范。例如，通過噴油器拆裝實訓，學員可學會噴油嘴校驗器的使用，掌握噴油壓力、油束狀況的檢查與調整方法，確保噴油量均勻、噴霧呈霧狀無油粒；通過高壓油泵拆裝，分析其高壓產生原理與供油量調整方式，夯實基礎維修技能。

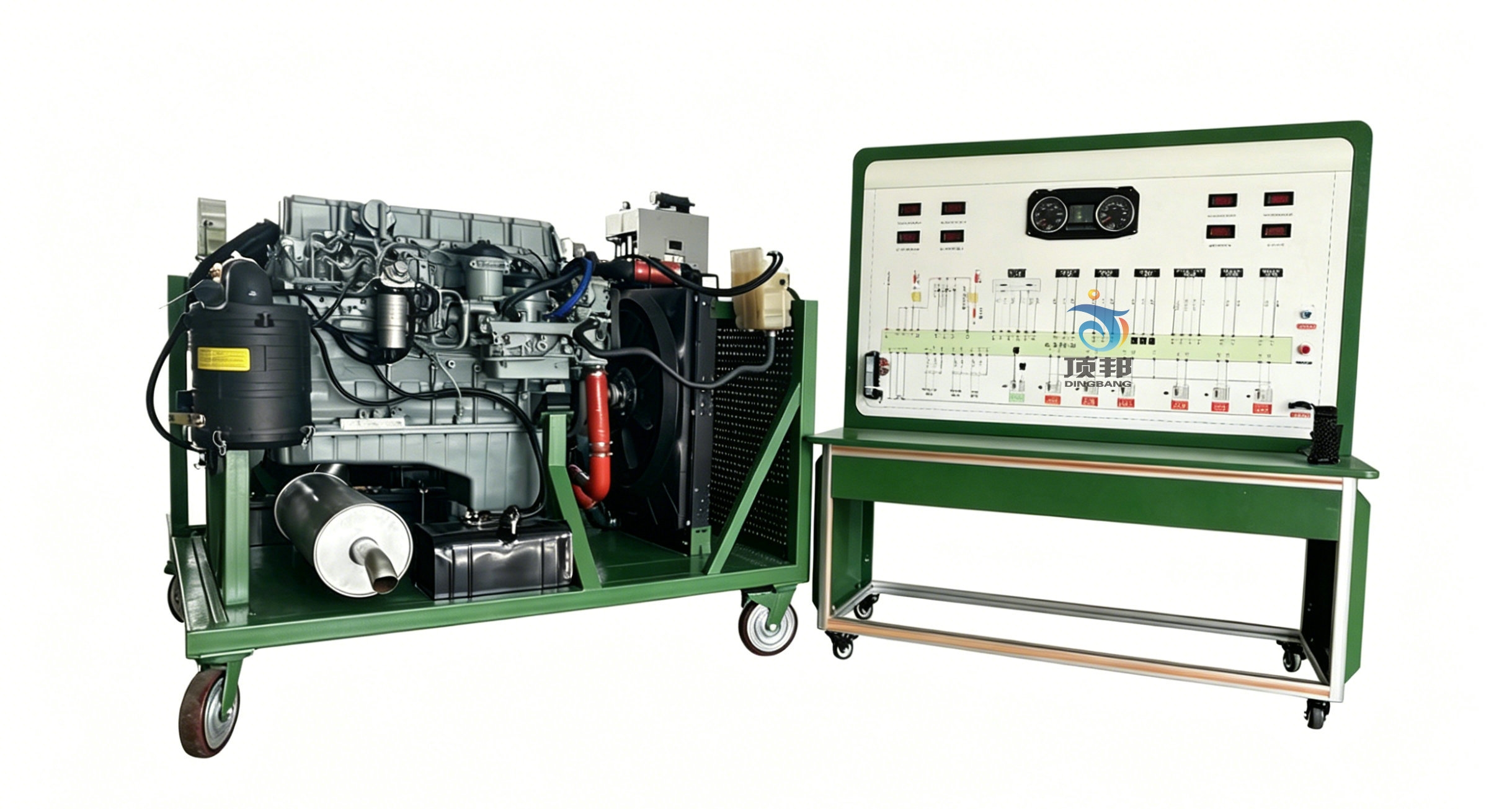

DB-MTC31 解放電控柴油高壓共軌發動機運行實訓臺
一、產品簡介
解放電控柴油高壓共軌發動機運行實訓臺采用翻新（CA1125JA3E5，大柴CA6DK1-32E5）電控柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控柴油發動機的組成結構和工作過程。
解放電控柴油高壓共軌發動機運行實訓臺適用于學校對電控高壓共軌柴油發動機和維修實訓的教學需要。
1.真實可運行的電控柴油發動機(加速/減速/怠速工況正常），充分展示電控柴油發動機的組成結構和工作過程。
2. 解放電控柴油高壓共軌發動機運行實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控柴油發動機實物，認識和分析控制系統的工作原理。
3. 解放電控柴油高壓共軌發動機運行實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4. 解放電控柴油高壓共軌發動機運行實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。
5. 解放電控柴油高壓共軌發動機運行實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
四、技術規格
外形尺寸：2200×1400×1300mm(長×寬×高)
工作電源：直流24V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：150*100mm
